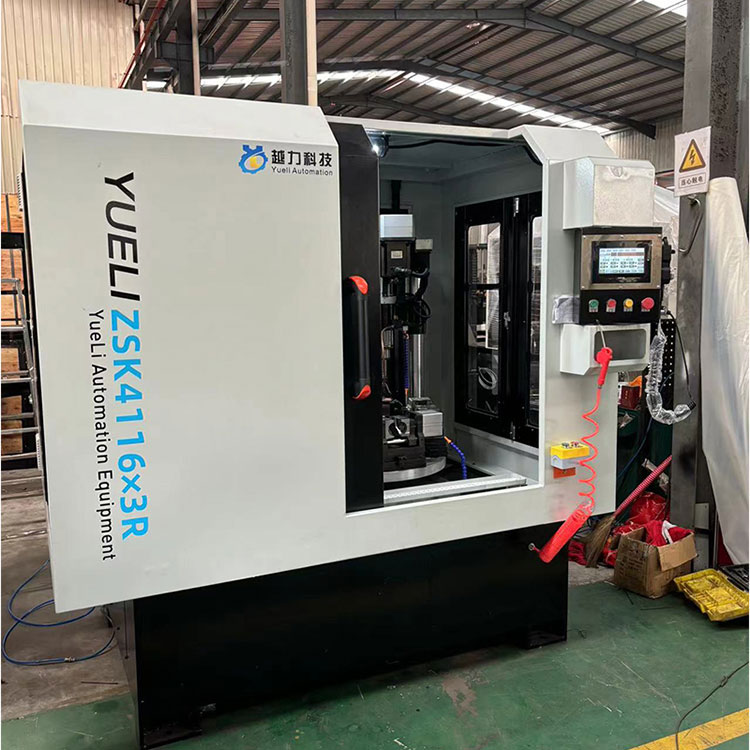

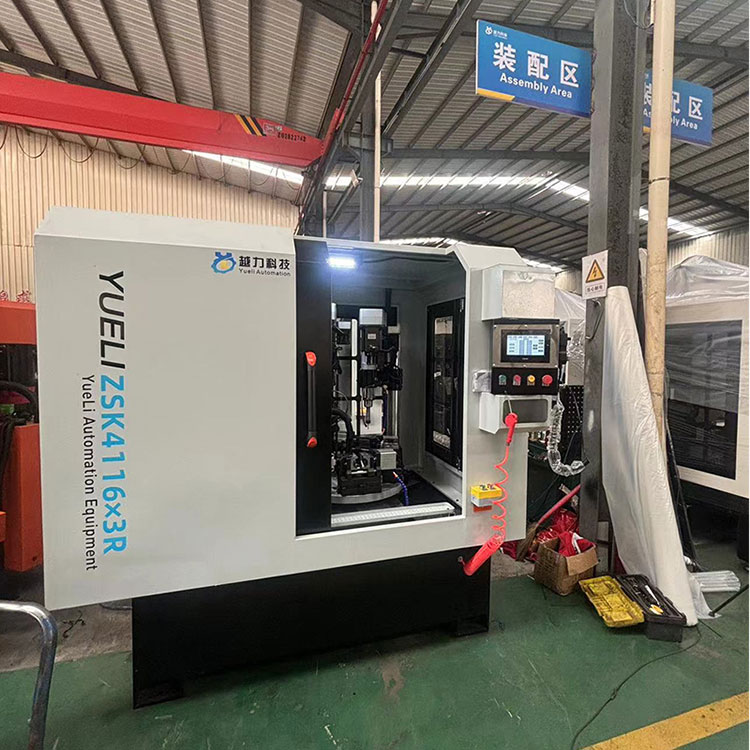

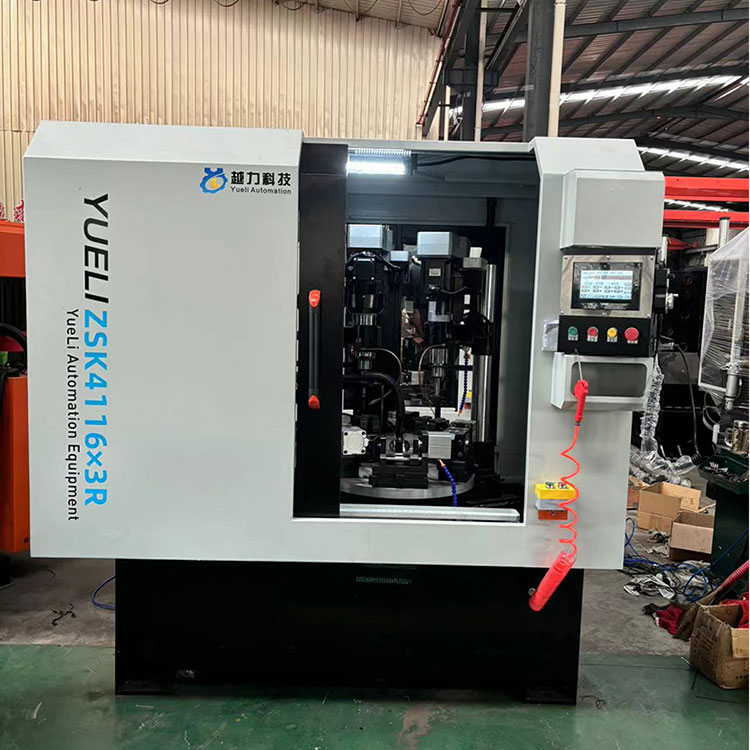

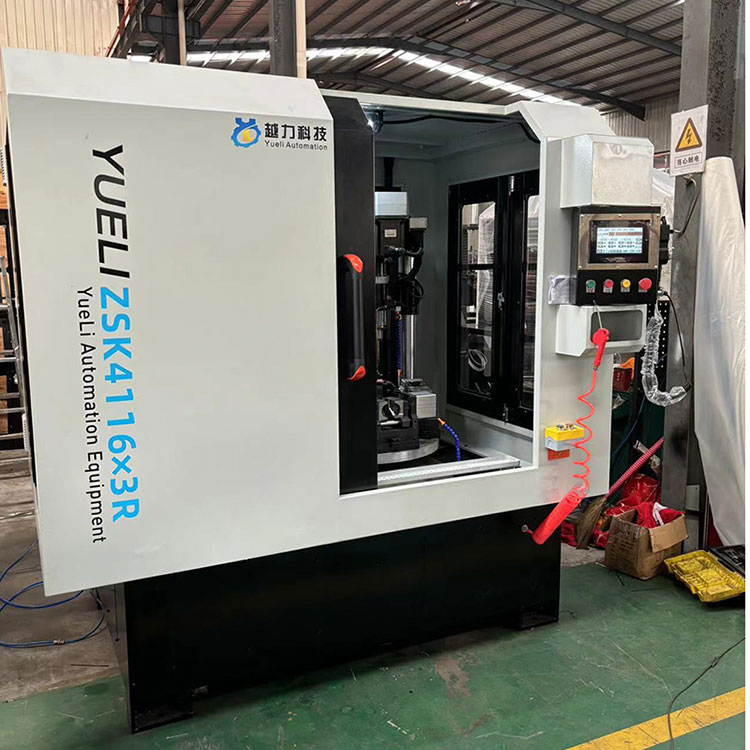

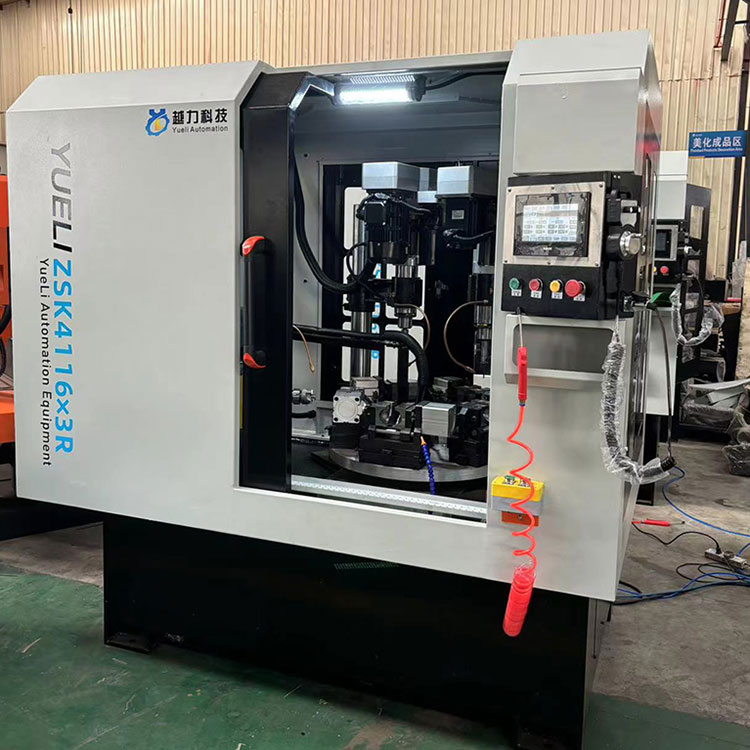

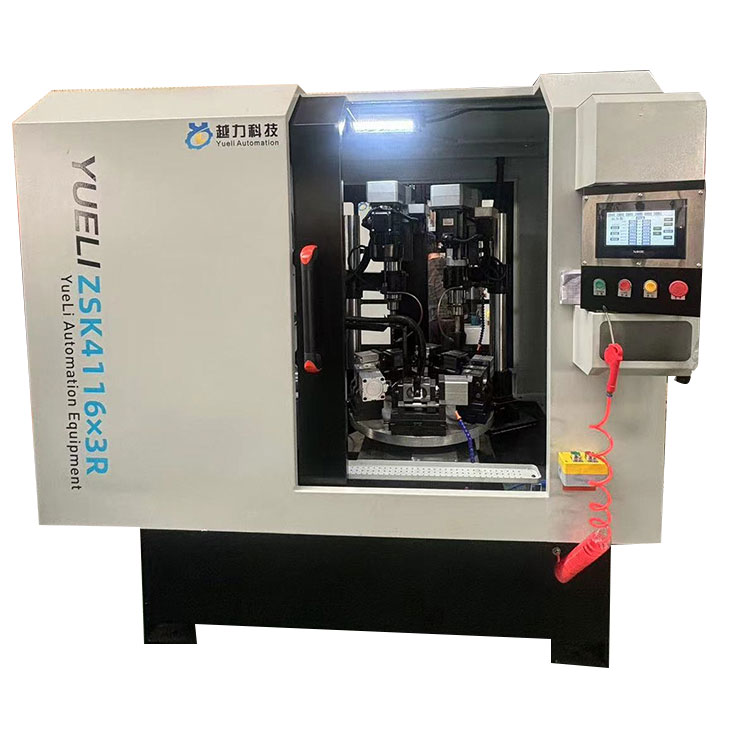

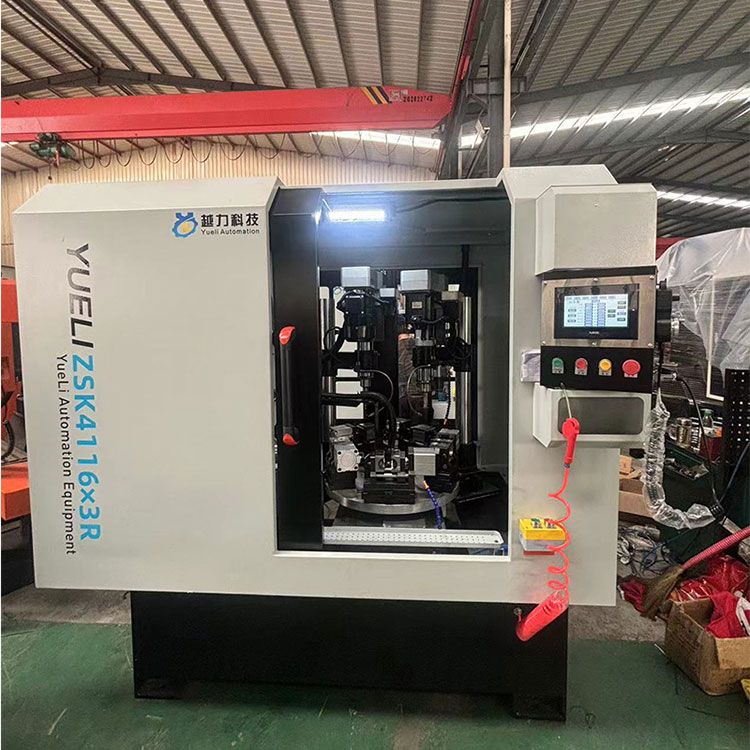

रोटरी थ्री-एक्सिस फाइव स्टेशन ड्रिलिंग कम्पोजिट मशीन

मुख्य तकनीकी पैरामीटर

मशीन टूल की संरचना और प्रदर्शन

रोटरी तीन-अक्ष पांच-स्टेशन ड्रिलिंग और टैपिंग कंपाउंड मशीन को स्टील भागों के साथ वेल्ड किया जाता है और कृत्रिम उम्र बढ़ने के साथ इलाज किया जाता है। इसमें अच्छी सटीकता और स्थिरता है। पूरी मशीन एक संयुक्त संरचना है, जो पीएलसी प्रणाली से सुसज्जित है, और इसमें मजबूत गतिशीलता है।

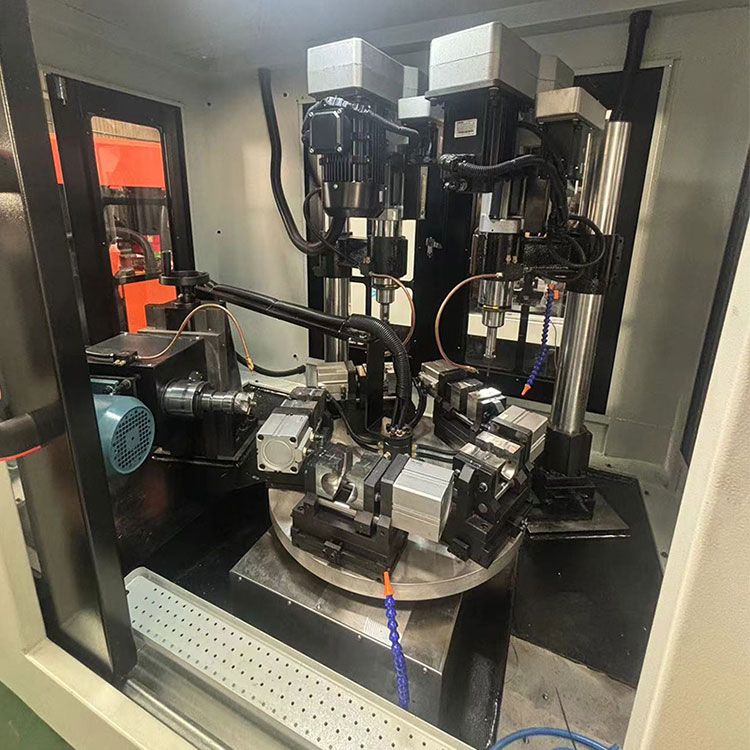

1 ड्रिलिंग और टैपिंग पावर हेड, ड्रिलिंग क्षमता: स्टील भागों के लिए 16 मिमी, एल्यूमीनियम भागों के लिए 20 मिमी, ड्रिलिंग स्ट्रोक 100 विनिर्देश, फ़ीड मोड: सर्वो फ़ीड, एक मुख्य मोटर: 3 किलोवाट, पावर हेड और पार्ट प्रोसेसिंग छेद को मैन्युअल रूप से ऊपर और नीचे समायोजित किया जा सकता है, समायोजन से पहले, स्लाइड की ऊपरी और निचली सतहों पर दो बोल्ट को ढीला करें, पावर हेड को ऊपर और नीचे करने के लिए हैंडव्हील को घुमाएं, और रोकने के लिए पावर हेड की स्थिति के बाद दो बोल्ट को कस लें। पावर हेड को अपने आप फिसलने से रोकना; 2 ड्रिलिंग पावर हेड: ड्रिलिंग क्षमता: स्टील भागों के लिए 13 मिमी, एल्यूमीनियम भागों के लिए 16 मिमी, ड्रिलिंग स्ट्रोक 80 विनिर्देश, फ़ीड मोड: सर्वो फ़ीड, एक मुख्य मोटर: 2.3 किलोवाट, ड्रिलिंग और टैपिंग पावर हेड (JT16) लंबवत रूप से स्थापित हैं, और भागों की केंद्र ऊंचाई को मैन्युअल रूप से ऊपर और नीचे समायोजित किया जा सकता है। पाँच स्टेशनों की स्थिति प्राप्त करने के लिए पाँच-स्टेशन स्वचालित स्प्लिट टर्नटेबल से सुसज्जित, और प्रत्येक उपकरण को आगे, पीछे, बाएँ और दाएँ समायोजित किया जा सकता है। लोड करना और उतारना आसान है। प्रत्येक स्पिंडल में स्वतंत्र नियंत्रण और मैन्युअल समायोजन कार्य होते हैं। स्पिंडल बियरिंग सभी हार्बिन बियरिंग हैं; आंतरायिक स्वचालित स्नेहन प्रणाली ऑयलर, ड्रिलिंग पावर हेड और टैपिंग पावर हेड में तेजी से आगे, धीमी गति से आगे, आगे काम करना और तेजी से पीछे की ओर कार्य करना होता है।

प्रक्रिया प्रवाह: मशीन शुरू करें → मैन्युअल रूप से सामग्री को लोडिंग स्थिति में लोड करें → टर्नटेबल को पहले स्टेशन पर घुमाएं → तीन स्टेशन एक ही समय में ड्रिलिंग और टैपिंग की प्रक्रिया करते हैं → मैन्युअल अनलोडिंग → दूसरे चक्र में प्रवेश करें।
