लीनियर गाइड ड्रिलिंग टैपिंग सेंटर ओपन टाइप

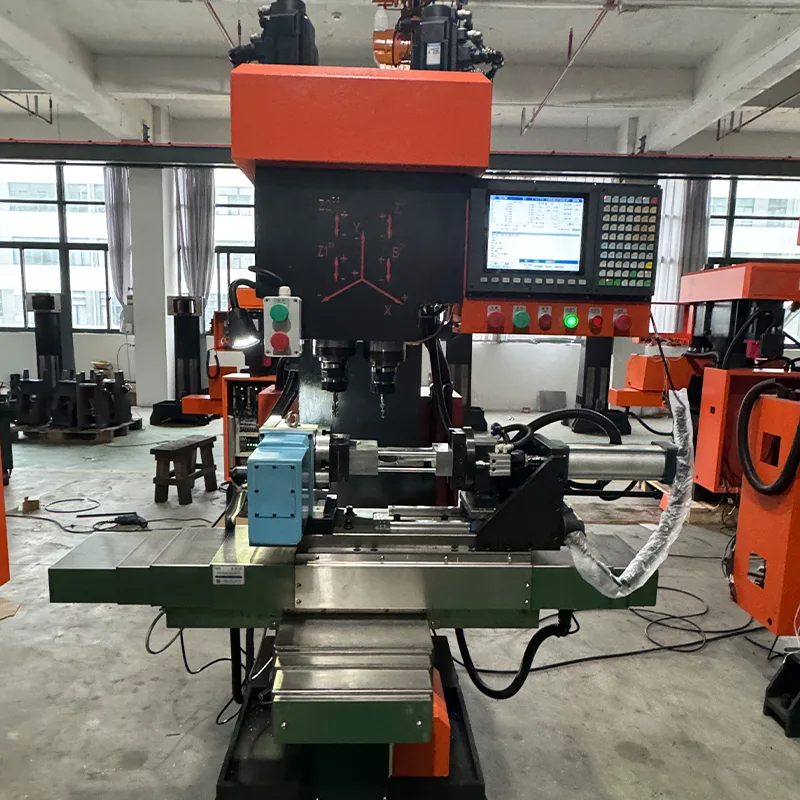

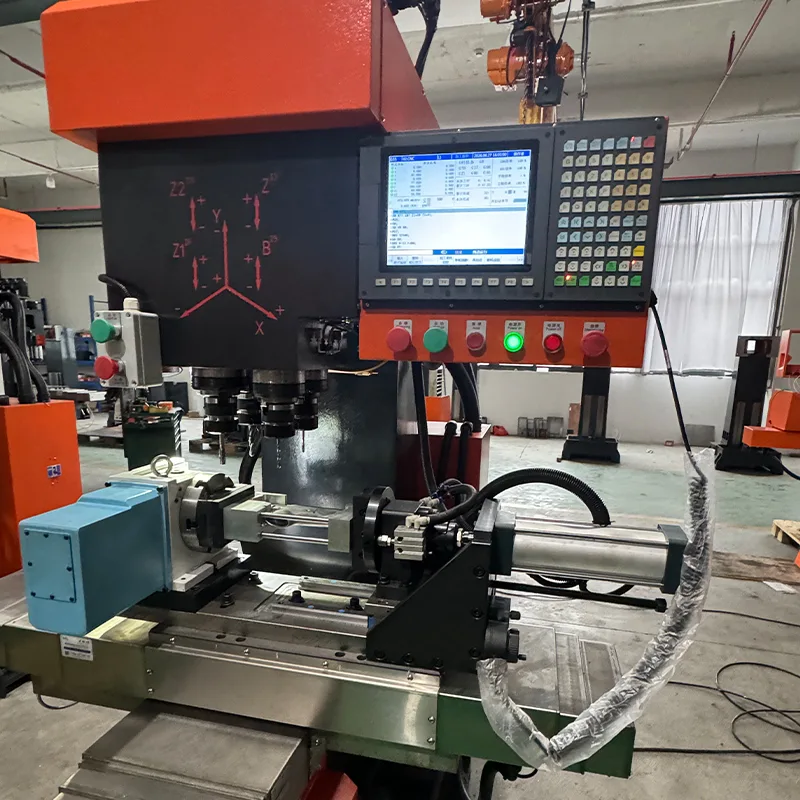

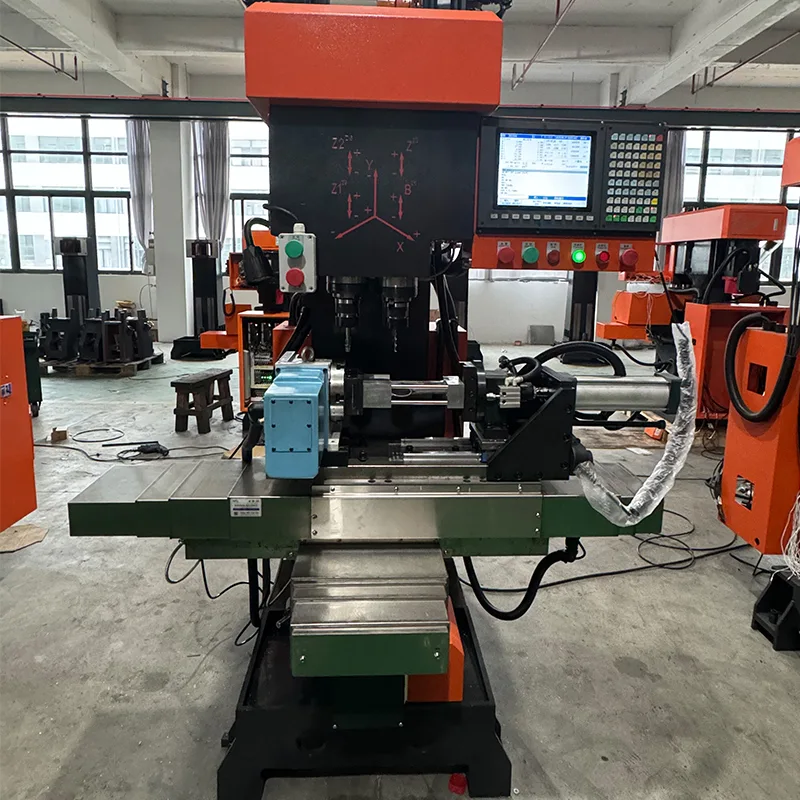

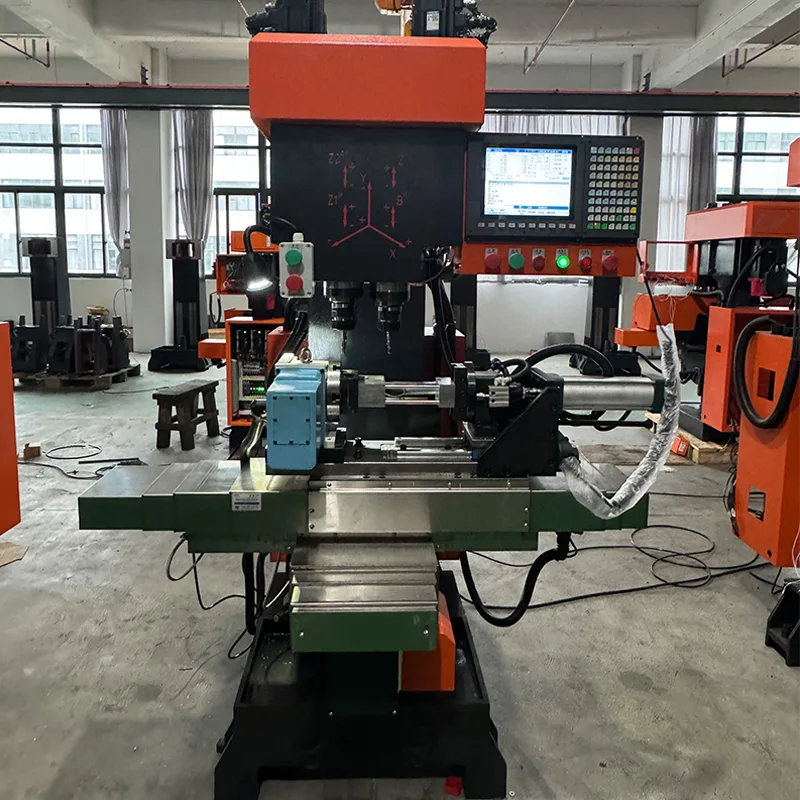

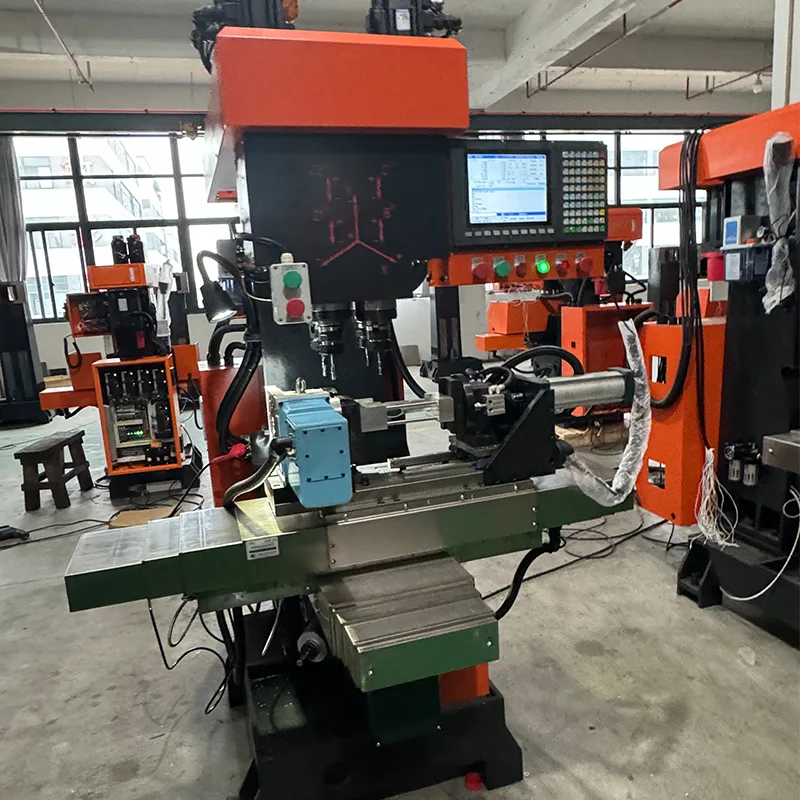

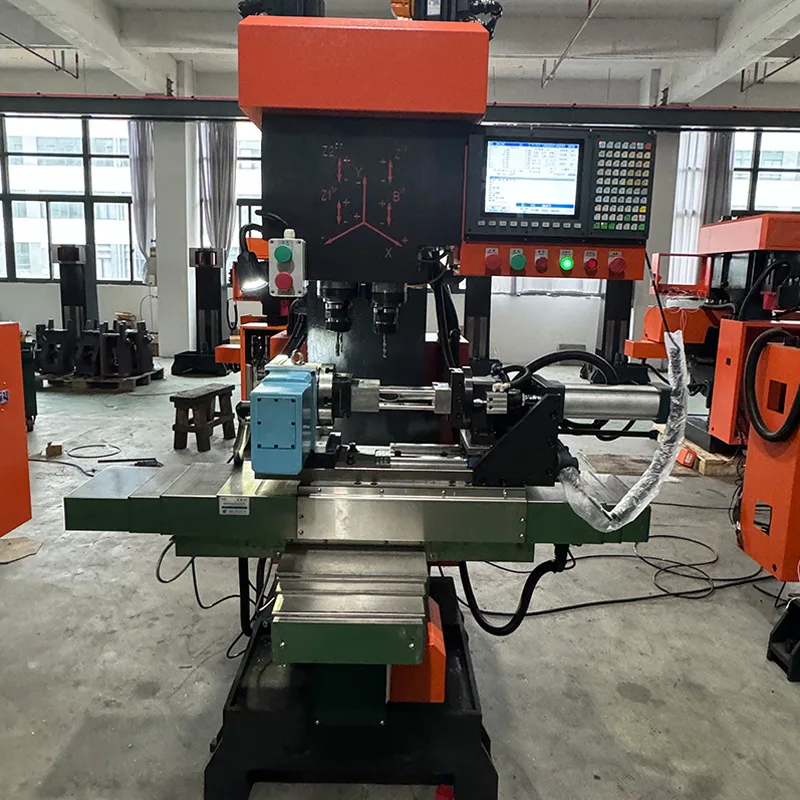

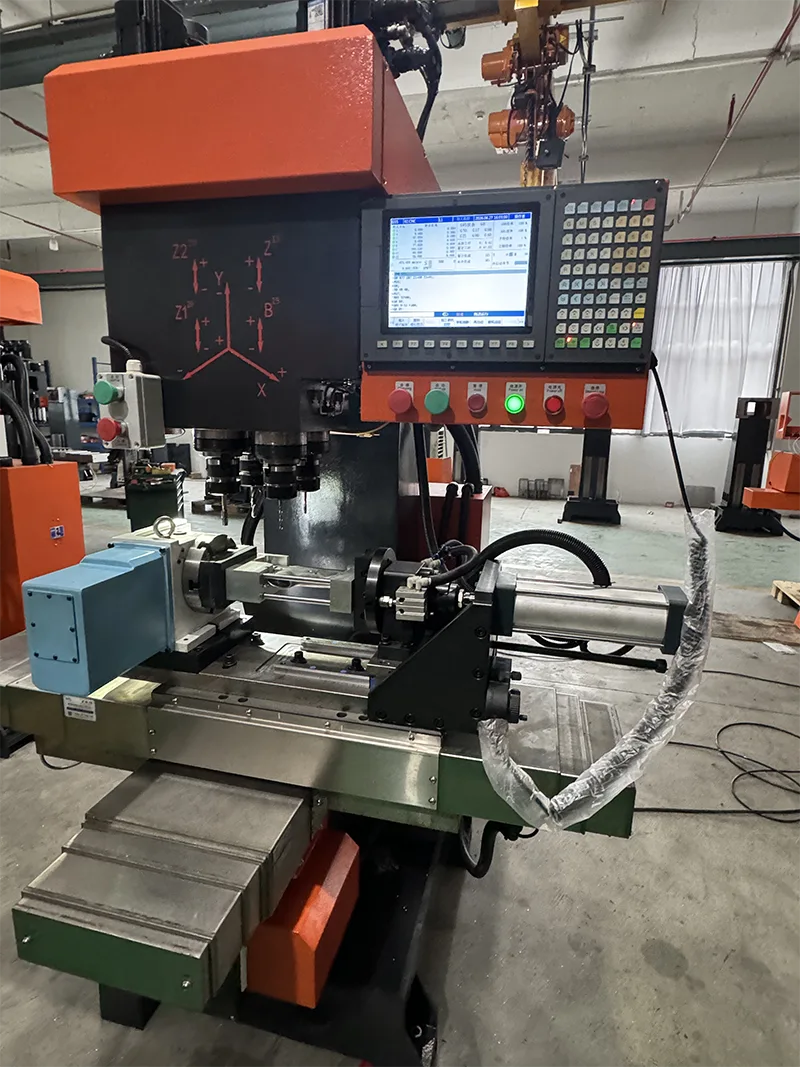

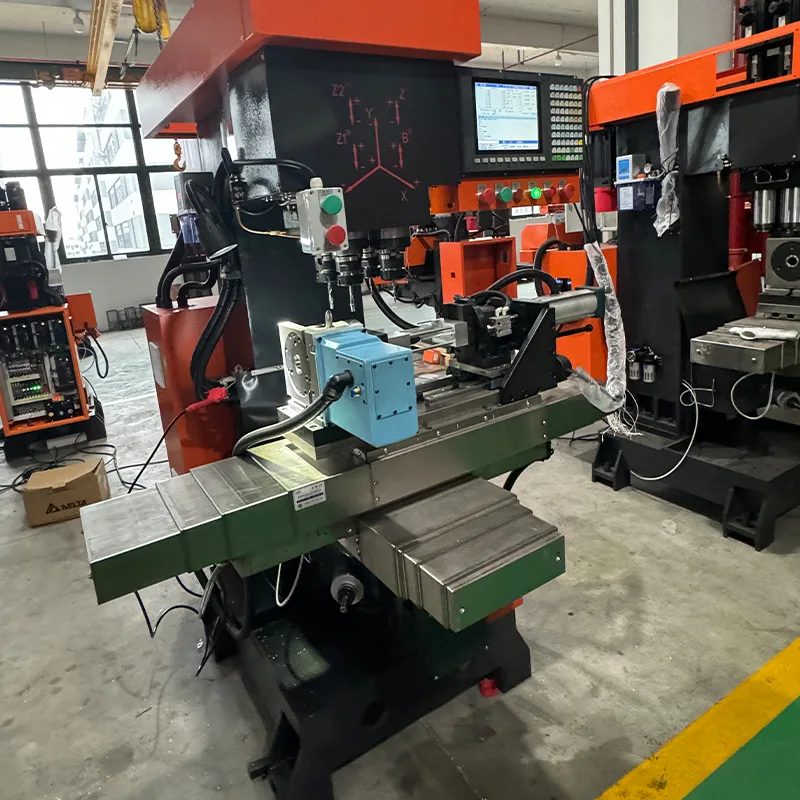

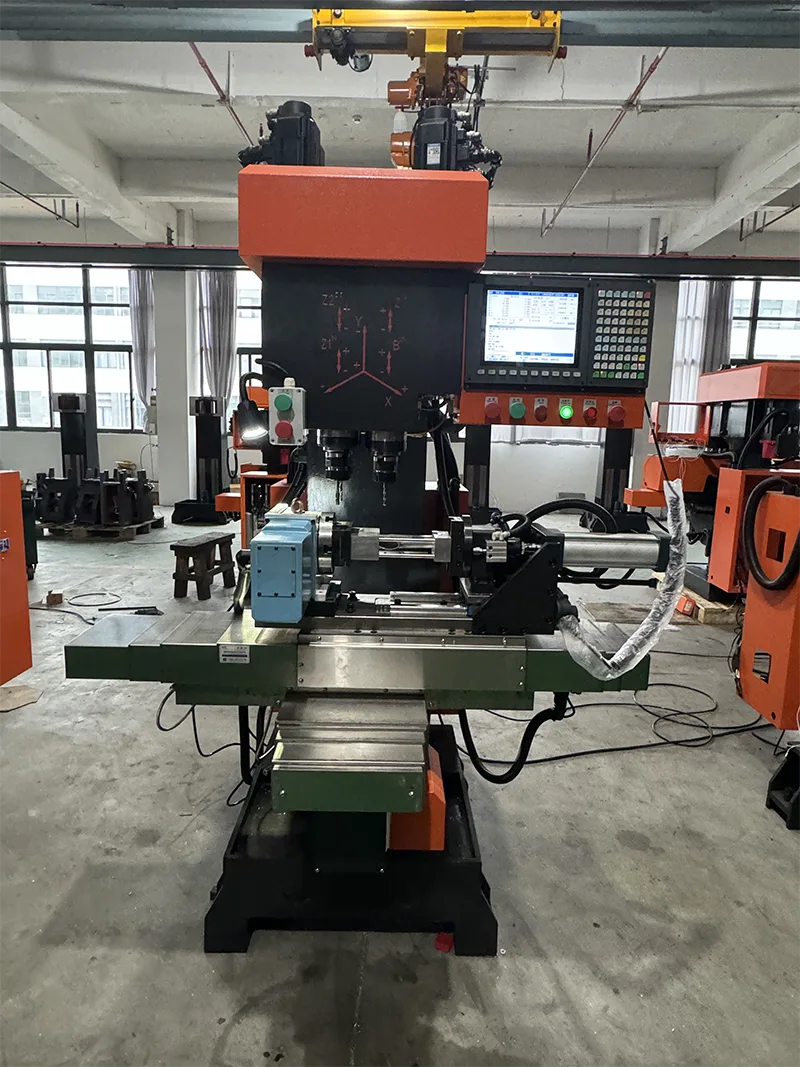

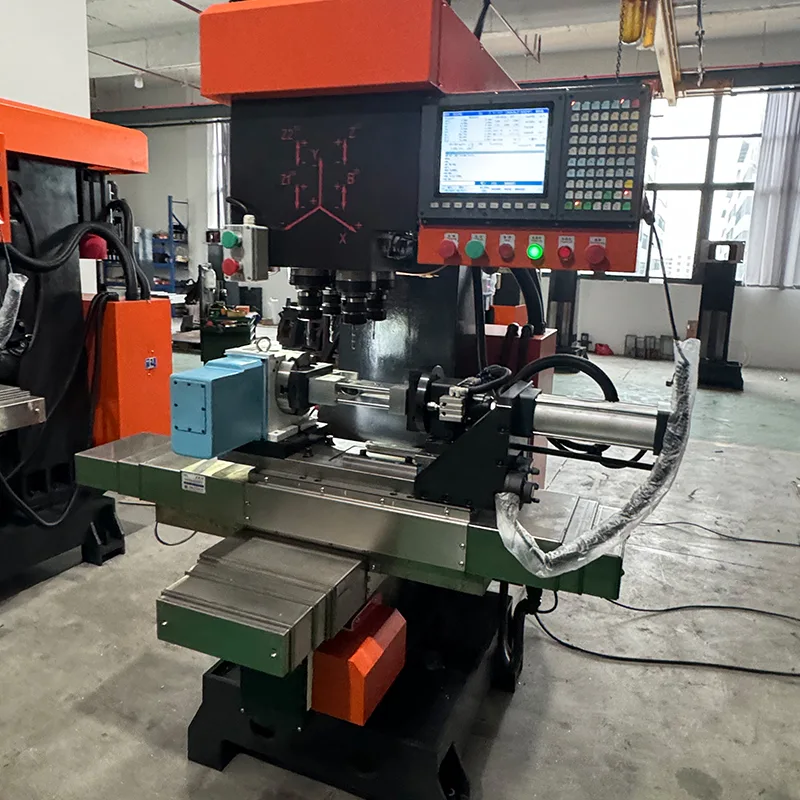

ZSK540 लीनियर गाइड ड्रिलिंग टैपिंग सेंटर ओपन टाइप एक वर्टिकल 4-एक्सिस लीनियर गाइड ड्रिलिंग टैपिंग सेंटर है जो ओपन टाइप कॉन्फ़िगरेशन में है। यह मॉडल शीट मेटल एनक्लोजर के बिना आता है, जो एक खुले फ्रेम डिजाइन की पेशकश करता है जो उन अनुप्रयोगों के लिए उपयुक्त है जहां पूर्ण एनक्लोजर की आवश्यकता नहीं होती है। मशीन टच स्क्रीन के साथ ताइवान सिंटेक बस सीएनसी सिस्टम से सुसज्जित है, जिसमें सहज प्रोग्रामिंग और सरल ऑपरेशन के लिए उपयोगकर्ता के अनुकूल मानव-मशीन इंटरफ़ेस शामिल है। 4-अक्ष सीएनसी फ़ंक्शन के साथ, सभी चार अक्ष ड्रिलिंग, टैपिंग और मिलिंग ऑपरेशन कर सकते हैं। बिल्ट-इन फ़्रीक्वेंसी कनवर्टर के साथ 5.5KW सर्वो स्पिंडल मोटर कठोर टैपिंग और स्टेपलेस स्पीड विनियमन को सक्षम बनाता है, जिससे मशीनिंग की सटीकता सुनिश्चित होती है।

मशीन विन्यास और संरचनात्मक विशेषताएं

ZSK540 लीनियर गाइड ड्रिलिंग टैपिंग सेंटर ओपन टाइप निम्नलिखित मानक कॉन्फ़िगरेशन और संरचनात्मक सुविधाओं के साथ बनाया गया है।

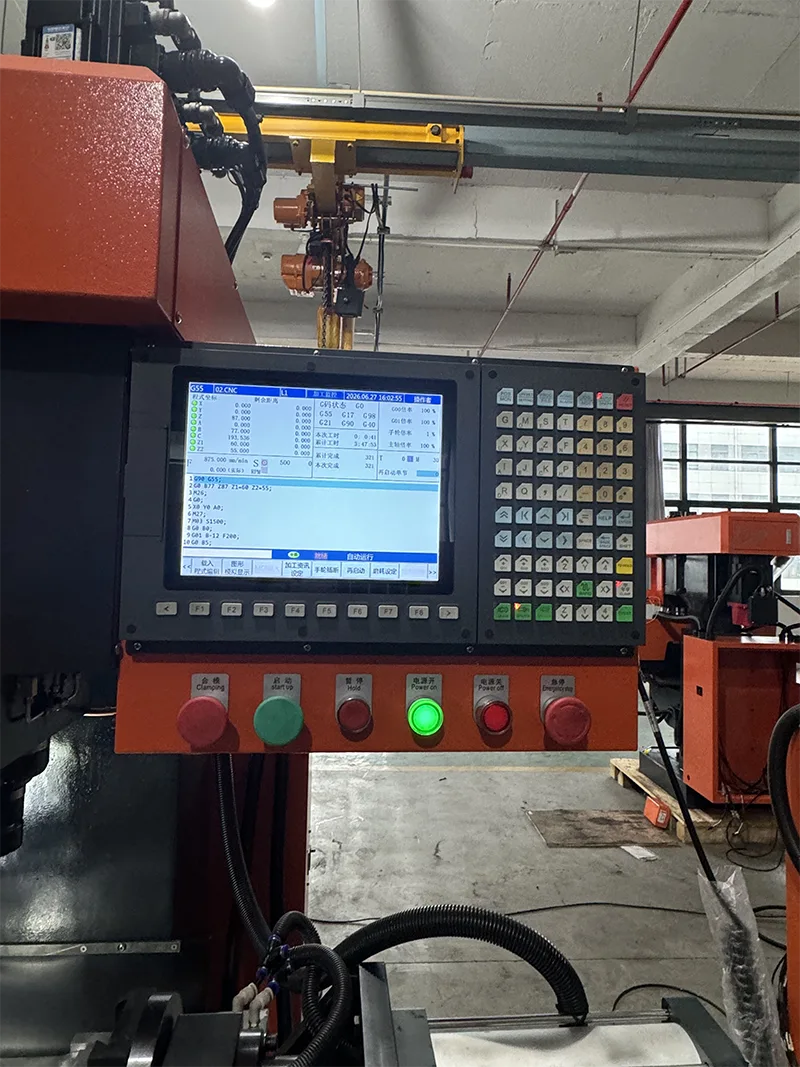

· सीएनसी प्रणाली: टच स्क्रीन के साथ ताइवान सिंटेक बस सीएनसी प्रणाली। उपयोगकर्ता के अनुकूल मानव-मशीन इंटरफ़ेस। सहज प्रोग्रामिंग. सरल ऑपरेशन. सीखने में तेज.

· सर्वो सिस्टम: सिंटेक सर्वो मोटर्स, कुल 5 इकाइयाँ (ब्रेक के साथ 4)। 5.5KW हुआहोंग स्पिंडल सर्वो मोटर।

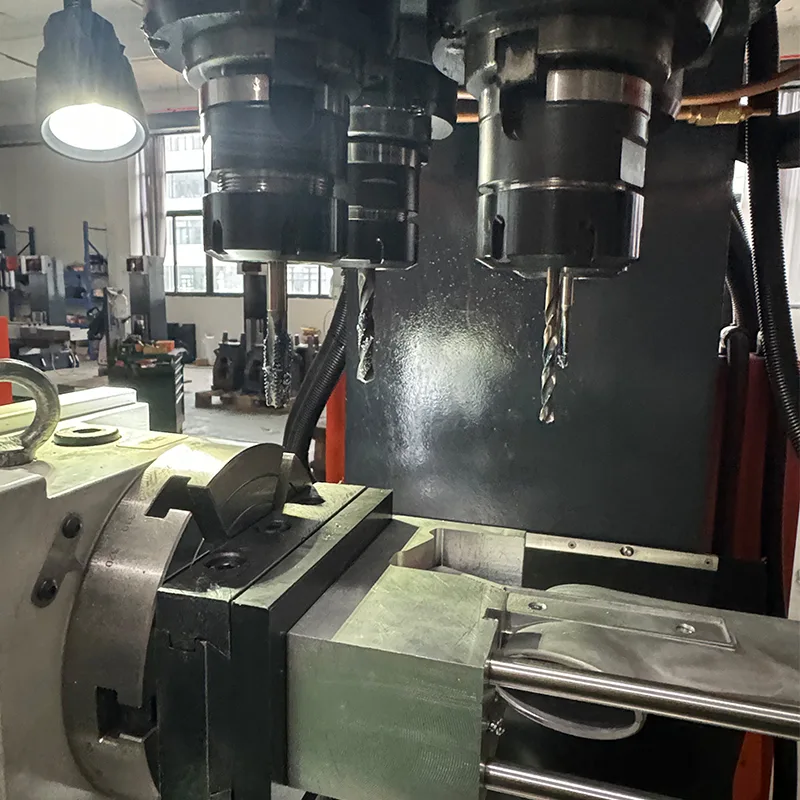

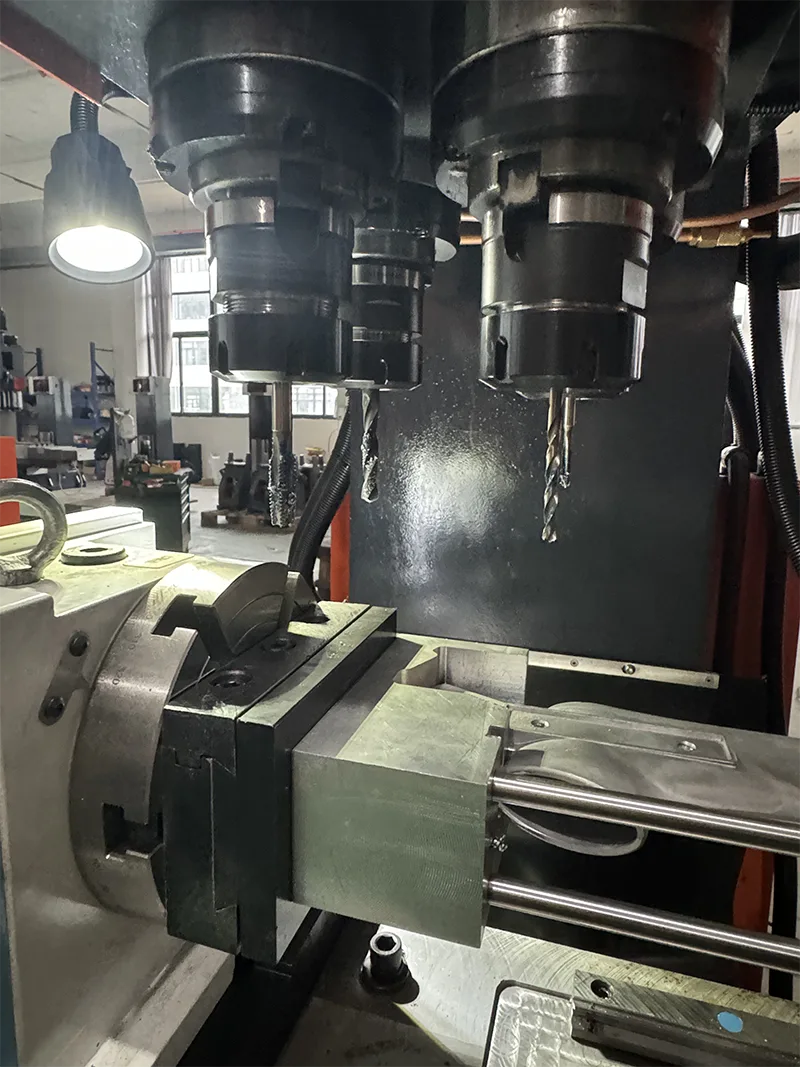

· स्पिंडल: BT40 स्पिंडल टेपर। स्पिंडल आस्तीन व्यास 105 मिमी। स्पिंडल गति 0-3000 आर/मिनट।

· गाइडवेज़ और बॉल स्क्रू: हाईविन लीनियर गाइड (6 इकाइयाँ) और डिंगान बॉल स्क्रू (3 इकाइयाँ)। Z अक्ष पिच 10 मिमी, X/Y अक्ष पिच 16 मिमी। भारी कटाई का समर्थन करता है.

· वायवीय घटक: कोरियाई आयातित वायवीय घटक।

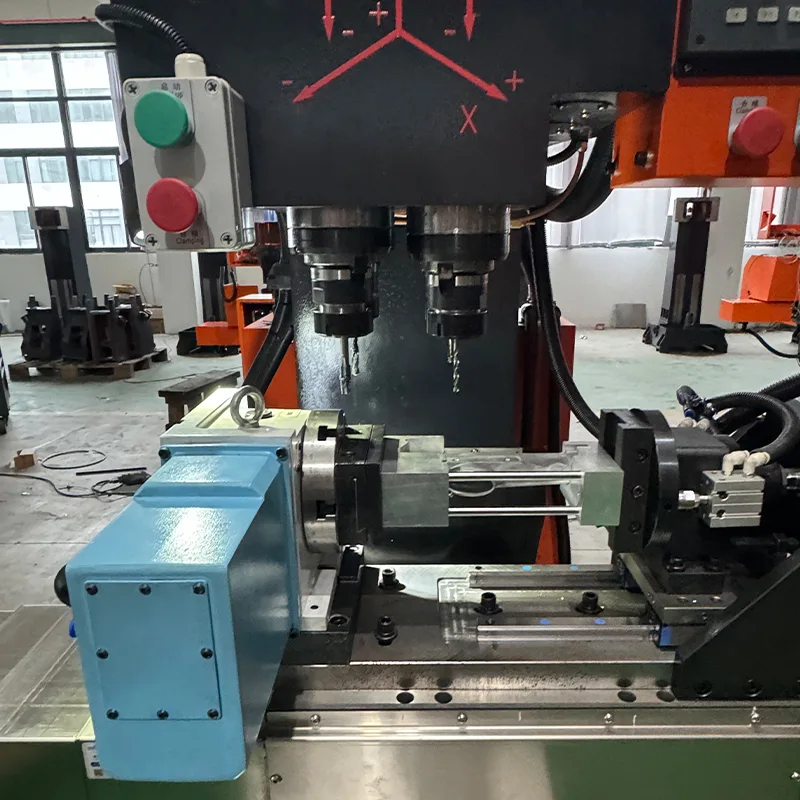

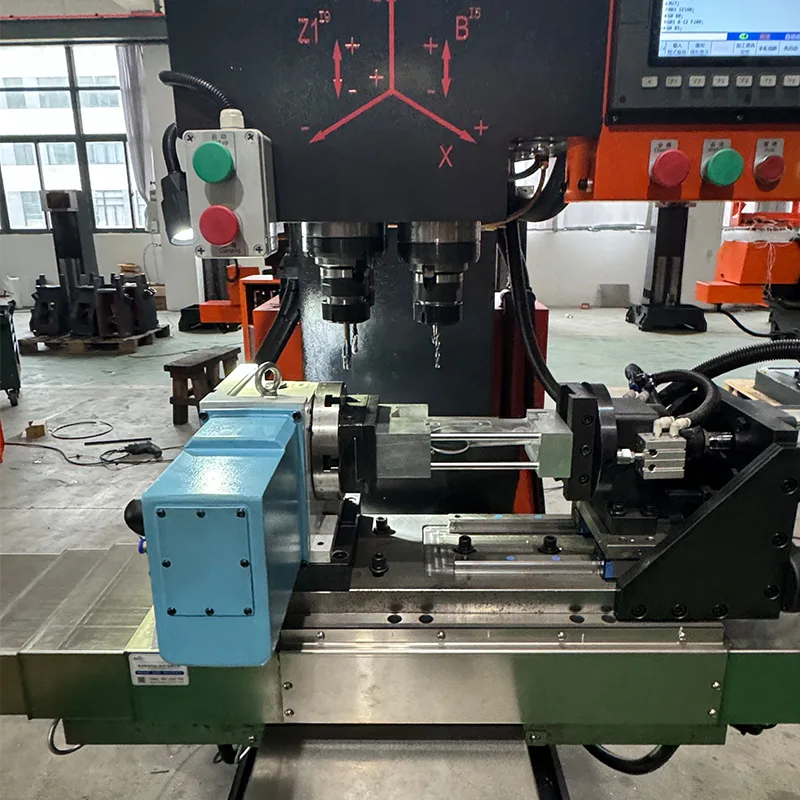

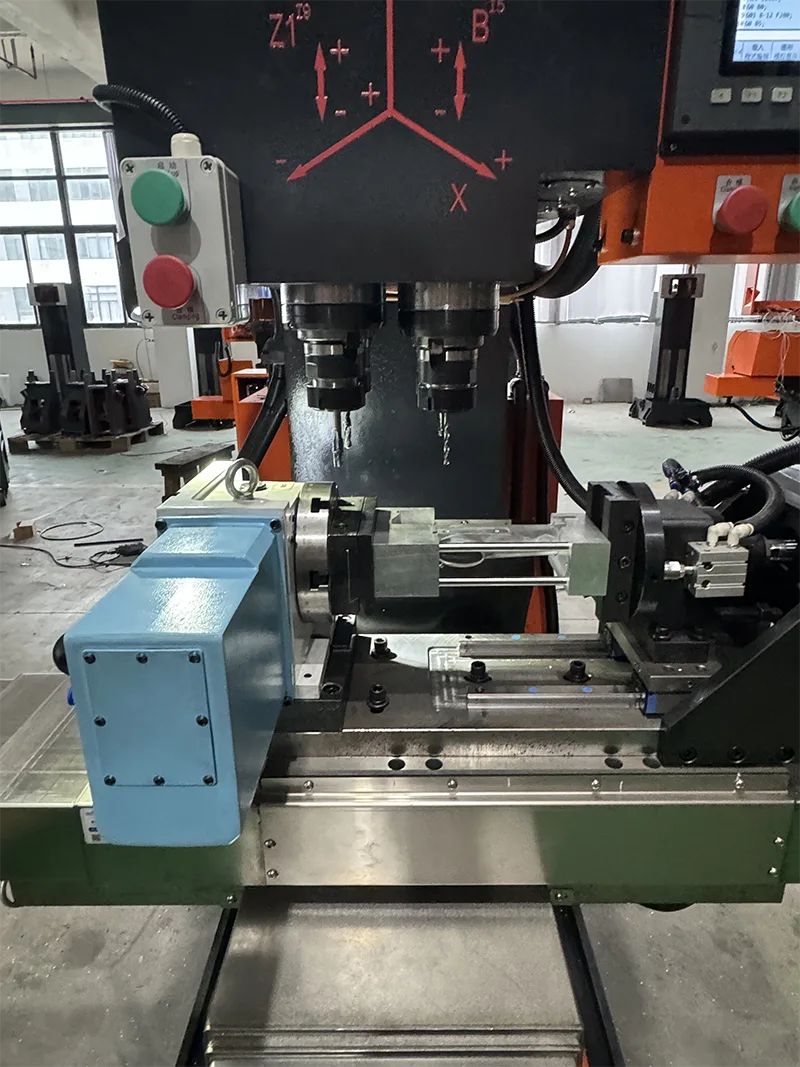

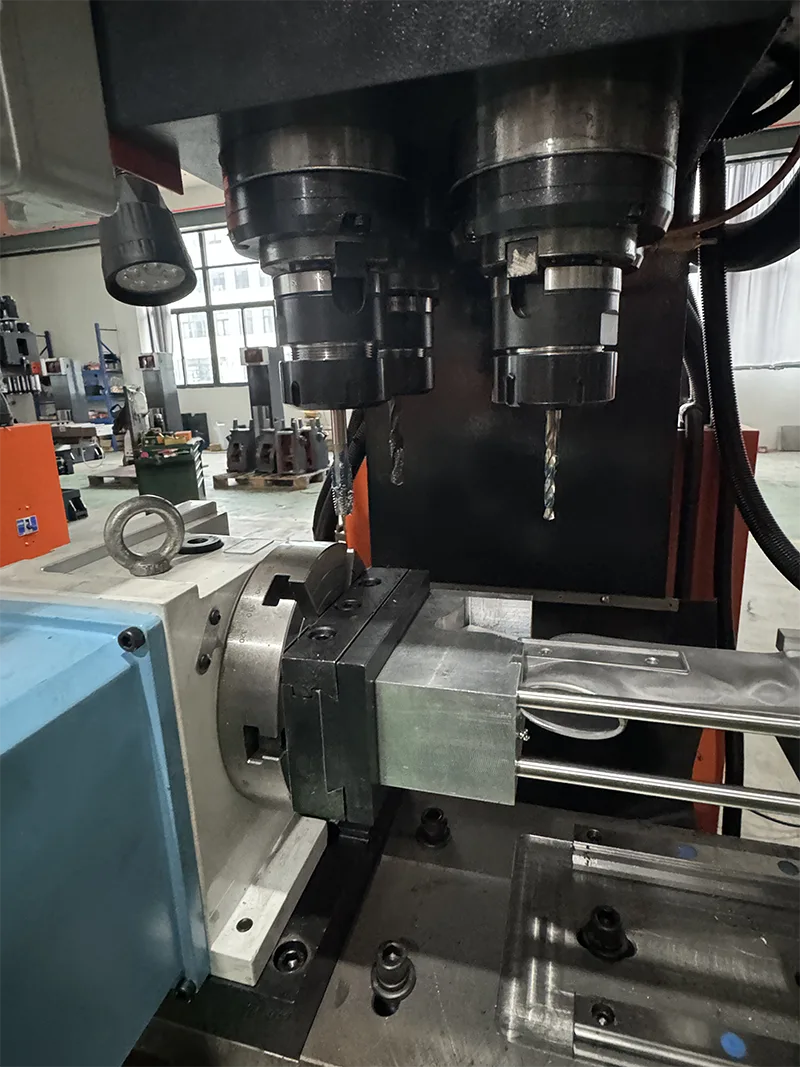

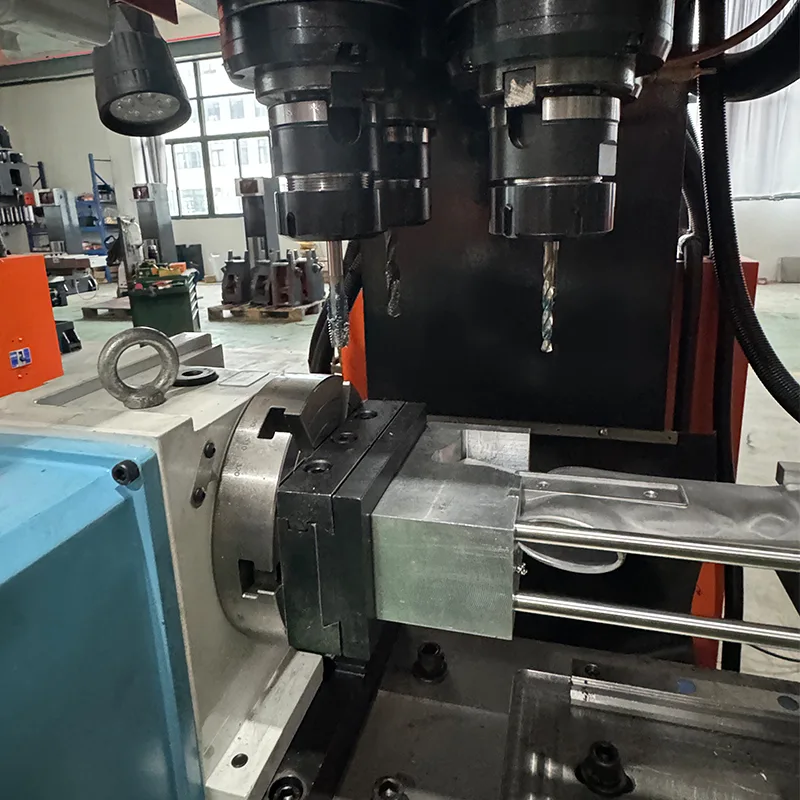

· चौथी धुरी: विभिन्न सतहों पर ड्रिलिंग, टैपिंग, मिलिंग और स्लॉटिंग के लिए चौथी धुरी से सुसज्जित।

· विद्युत घटक: चीनी मानक विद्युत घटक। कूलेंट टैंक शामिल है।

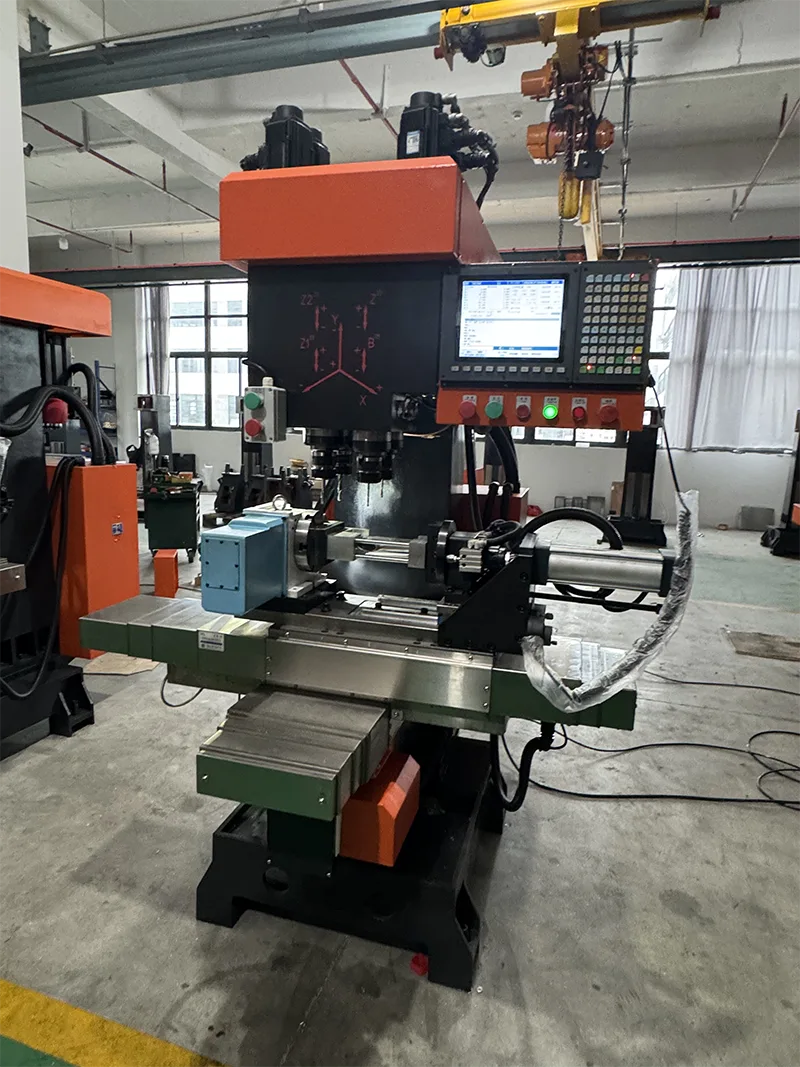

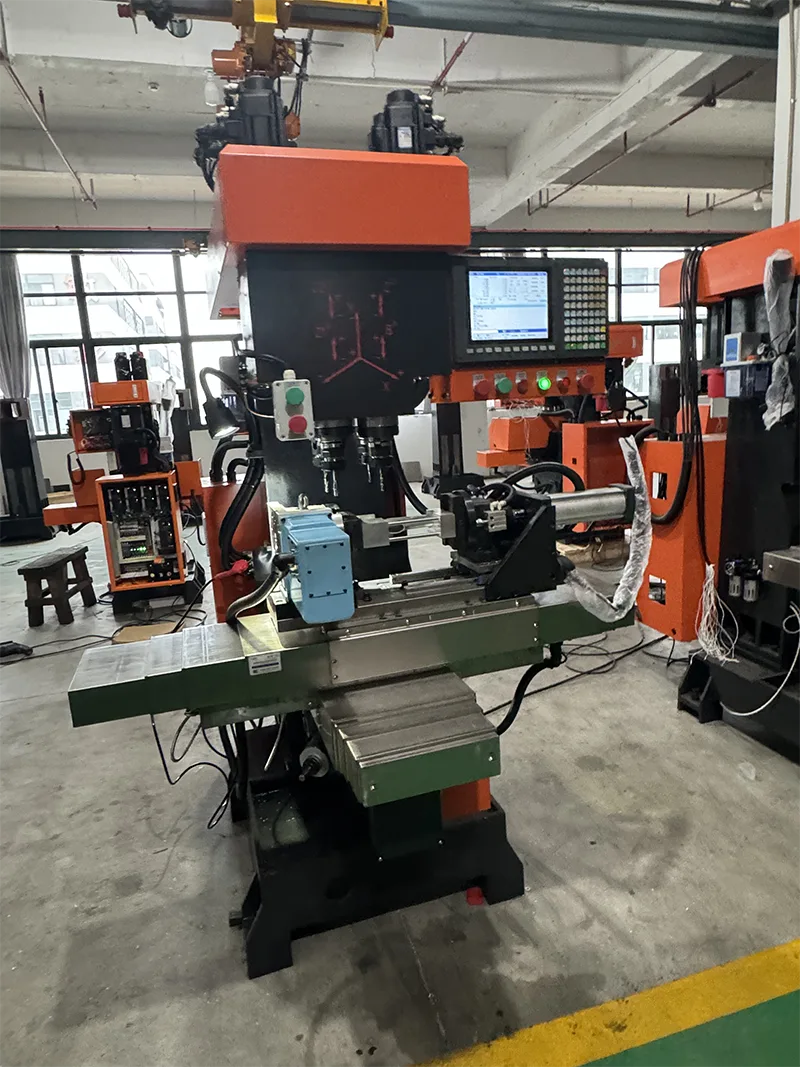

· खुले प्रकार का डिज़ाइन: कोई शीट धातु का घेरा नहीं। आसान पहुंच और वर्कपीस लोडिंग के लिए खुली फ्रेम संरचना।

तकनीकी निर्देश

निम्नलिखित तकनीकी पैरामीटर ZSK540 लीनियर गाइड ड्रिलिंग टैपिंग सेंटर ओपन टाइप पर लागू होते हैं।

चौथी धुरी विशिष्टताएँ

ZSK540 लीनियर गाइड ड्रिलिंग टैपिंग सेंटर ओपन टाइप चौथी अक्ष इकाई से सुसज्जित है। निम्नलिखित पैरामीटर लागू होते हैं.

मशीनिंग क्षमता और परिचालन लाभ

ZSK540 लीनियर गाइड ड्रिलिंग टैपिंग सेंटर ओपन टाइप को निम्नलिखित क्षमताओं और फायदों के साथ कुशल उत्पादन के लिए डिज़ाइन किया गया है।

· बहु-अक्ष मशीनिंग: 4-अक्ष सीएनसी फ़ंक्शन चौथे अक्ष के साथ विभिन्न विमानों पर ड्रिलिंग, टैपिंग, मिलिंग और स्लॉटिंग को सक्षम बनाता है।

· भारी काटने की क्षमता: हाईविन रोलर लीनियर गाइड और रोलर बॉल स्क्रू के साथ वर्कटेबल और मध्य ब्रैकेट भारी काटने के संचालन का समर्थन करते हैं।

· उच्च परिशुद्धता: उच्च दोहराव स्थिति सटीकता के साथ डिजिटल स्थिति। तेज़ टूल सेटिंग गति।

· उत्पादकता: सुविधाजनक संचालन एक ऑपरेटर को कई मशीनें चलाने की अनुमति देता है, जिससे श्रम लागत और श्रम तीव्रता कम हो जाती है।

· खुले प्रकार का डिज़ाइन: कोई शीट मेटल संलग्नक वर्कपीस लोडिंग और रखरखाव के लिए आसान पहुंच प्रदान नहीं करता है।

विनिर्माण प्रक्रिया एवं गुणवत्ता आश्वासन

मशीन की विश्वसनीयता और सटीकता सुनिश्चित करने के लिए युएली कठोर विनिर्माण और गुणवत्ता नियंत्रण प्रक्रियाओं का पालन करता है।

· सामग्री उपचार: कच्चे लोहे को 6 महीने तक उच्च तापमान और उम्र बढ़ने के उपचार के माध्यम से संसाधित किया जाता है।

· प्रिसिजन असेंबली: लीनियर गाइड, बॉल स्क्रू और बियरिंग्स के लिए सख्त असेंबली प्रक्रिया।

· पेशेवर स्क्रैपिंग: मोटर बेस स्क्रैपिंग, स्पिंडल एंड स्क्रैपिंग, और कॉलम माउंटिंग सतह स्क्रैपिंग।

· गुणवत्ता निरीक्षण: एक्स और वाई दिशाओं में एक साथ सीधेपन माप के साथ पिच त्रुटि का पता लगाना। 0.01 मिमी के भीतर वर्कटेबल तक स्पिंडल ऊर्ध्वाधरता। 0.01 मिमी के भीतर तालिका की लंबवतता के लिए Z अक्ष मार्गदर्शक। 0.005 मिमी के भीतर X-Y अक्ष गाइडवे लंबवतता।

· पता लगाने की क्षमता: पूरी तरह से पता लगाने योग्य गुणवत्ता नियंत्रण प्रणाली के साथ वैज्ञानिक उत्पादन।

अनुप्रयोग फ़ील्ड

ZSK540 लीनियर गाइड ड्रिलिंग टैपिंग सेंटर ओपन टाइप युएली द्वारा संचालित कई उद्योगों में धातु काटने के संचालन के लिए उपयुक्त है।

· सामग्री: तांबा, एल्यूमीनियम, जिंक मिश्र धातु, स्टील।

· सेनेटरी वेयर - प्लंबिंग घटक और फिटिंग।

· अग्नि सुरक्षा वाल्व - वाल्व निकाय और घटक।

· हार्डवेयर - दरवाजा नियंत्रण हार्डवेयर, विद्युत हार्डवेयर।

· ऑटोमोटिव पार्ट्स - इंजन घटक, मोटरसाइकिल सहायक उपकरण।

· एयरोस्पेस - सटीक घटक।

· मशीन निर्माण - सामान्य मशीनरी पार्ट्स।

अक्सर पूछे जाने वाले प्रश्नों

इस मॉडल और संलग्न संस्करण के बीच क्या अंतर है?

इस मॉडल में कोई शीट मेटल आवरण नहीं है। यह एक खुले प्रकार का विन्यास है।

स्पिंडल टेंपर और अधिकतम ड्रिलिंग क्षमता क्या है?

BT40 स्पिंडल टेपर। अधिकतम ड्रिलिंग व्यास 50 मिमी है। अधिकतम टैपिंग व्यास 50 मिमी है।

X और Y अक्ष यात्रा क्या हैं?

एक्स अक्ष यात्रा 400 मिमी है। Y अक्ष यात्रा 280 मिमी है।

लीनियर गाइड और बॉल स्क्रू किस ब्रांड के हैं?

हाईविन लीनियर गाइड और बॉल स्क्रू। ताइवान सिंटेक सीएनसी प्रणाली। कोरियाई आयातित वायवीय घटक।

यह मशीन किन उद्योगों के लिए उपयुक्त है?

सेनेटरी वेयर, अग्नि सुरक्षा वाल्व, हार्डवेयर, इलेक्ट्रिकल हार्डवेयर, एयरोस्पेस, मशीन निर्माण, ऑटोमोटिव पार्ट्स।
