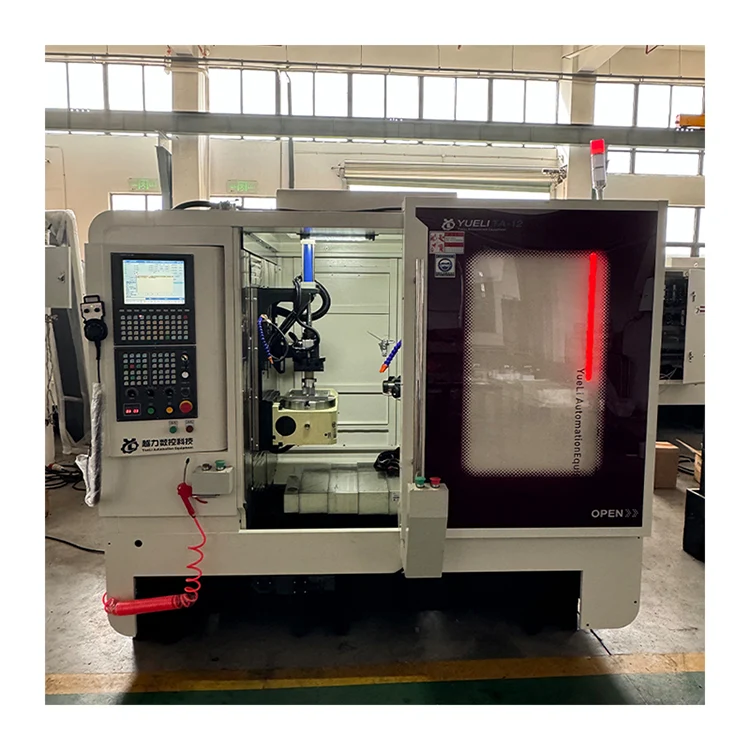

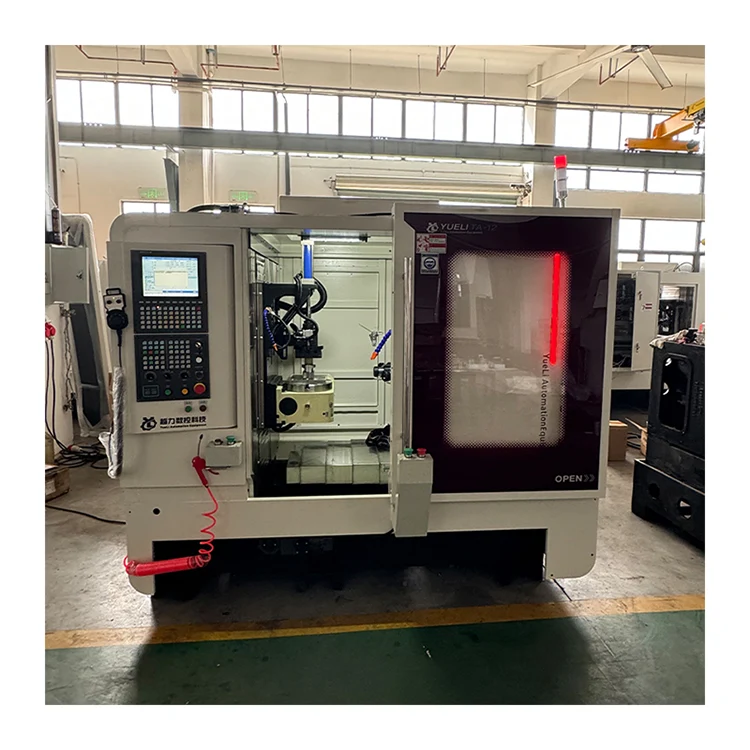

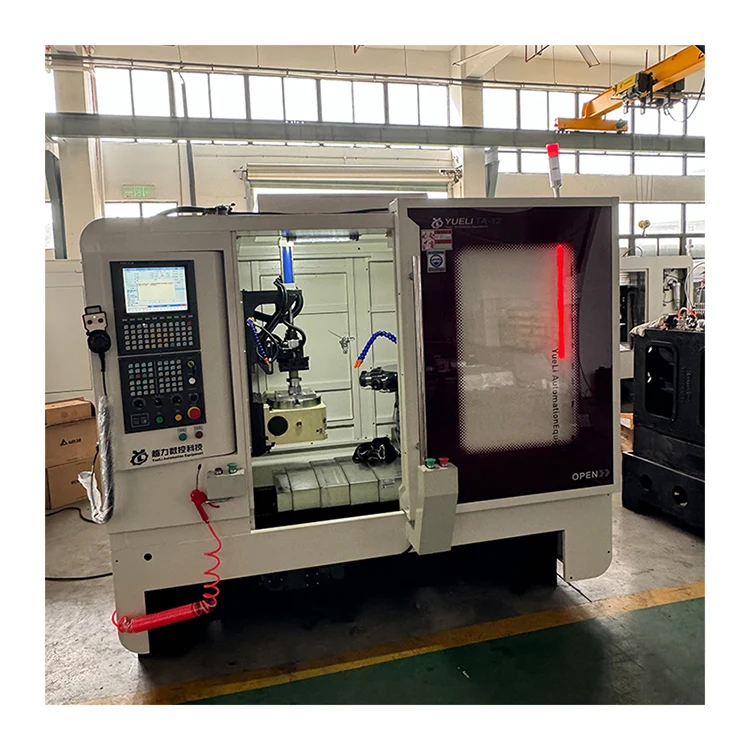

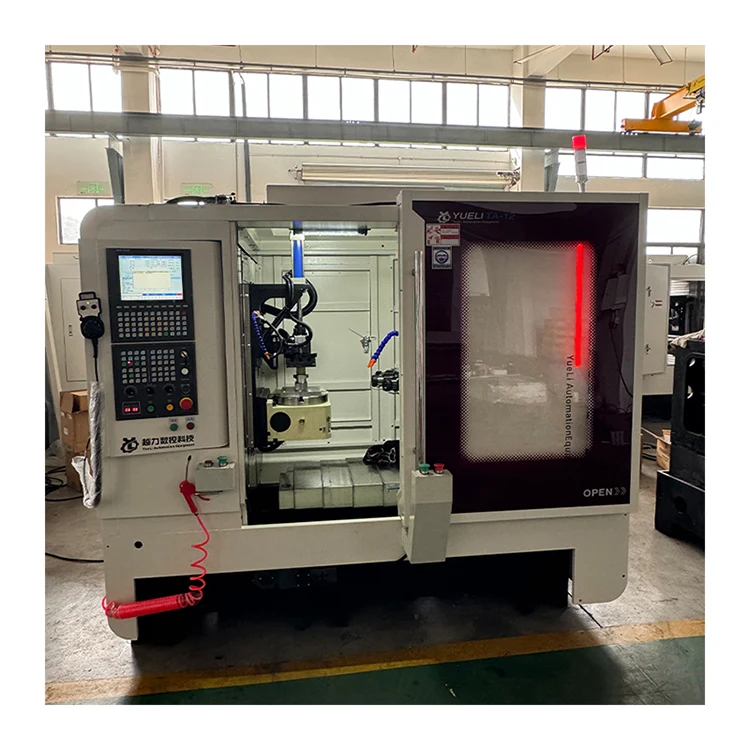

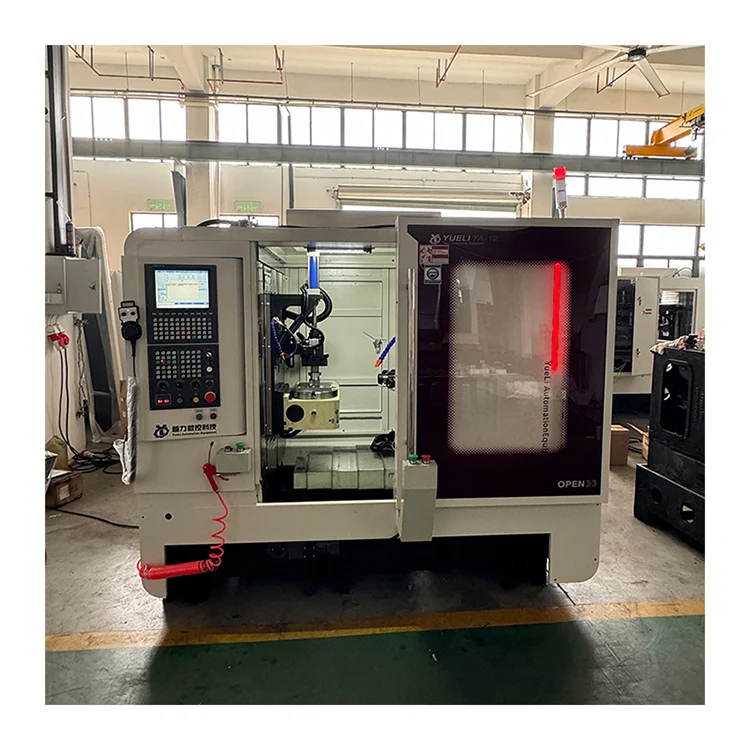

क्षैतिज 12-स्पिंडल सीएनसी बुर्ज मशीन

हॉरिजॉन्टल 12-स्पिंडल सीएनसी बुर्ज मशीन (आंतरिक मॉडल टीए-12) क्वानझोउ युएली ऑटोमेशन इक्विपमेंट कंपनी लिमिटेड द्वारा निर्मित है। यह बड़े और मध्यम मात्रा वाले बैचों के उत्पादन और प्रसंस्करण के लिए उपयुक्त है। मशीन में सहज और उदार उपस्थिति, सरल और सहज संचालन और सुविधाजनक समायोजन की सुविधा है। सीएनसी नियंत्रण के साथ, यह उच्च स्वचालन, अच्छी विश्वसनीयता और कम श्रम तीव्रता प्रदान करता है, जिससे एक व्यक्ति कई मशीनों को संचालित और प्रबंधित करने में सक्षम होता है। यह उत्पाद एक आदर्श उच्च दक्षता वाला प्रदूषण रोधी प्रसंस्करण उपकरण है।

उत्पाद परिचय

क्षैतिज 12-स्पिंडल सीएनसी बुर्ज मशीन बड़े और मध्यम मात्रा वाले बैचों के उत्पादन और प्रसंस्करण के लिए उपयुक्त है। मशीन की उपस्थिति चिकनी और उदार है, ऑपरेशन सरल और सहज है, और समायोजन सुविधाजनक है। सीएनसी नियंत्रण अपनाया जाता है, स्वचालन की डिग्री अधिक होती है, विश्वसनीयता अच्छी होती है, ऑपरेटर की श्रम तीव्रता कम हो जाती है, और एक व्यक्ति और कई मशीनों के संचालन और प्रबंधन को महसूस किया जा सकता है।

तकनीकी कॉन्फ़िगरेशन पैरामीटर

निम्नलिखित घटक और विशिष्टताएँ क्षैतिज 12-स्पिंडल सीएनसी बुर्ज मशीन पर लागू होती हैं।

मुख्य तकनीकी पैरामीटर

निम्नलिखित तकनीकी पैरामीटर क्षैतिज 12-स्पिंडल सीएनसी बुर्ज मशीन पर लागू होते हैं।

मशीन संरचना और प्रदर्शन

क्षैतिज 12-स्पिंडल सीएनसी बुर्ज मशीन में निम्नलिखित संरचनात्मक और प्रदर्शन विशेषताएं हैं।

· सरल मशीनिंग केंद्र। सोलनॉइड वाल्व या सिलेंडर की विफलता के कारण नल या उपकरण को होने वाले नुकसान से बचाने के लिए प्रोग्राम नियंत्रण डिटेक्शन फ़ंक्शन के साथ ताइवान हस्ट नियंत्रण प्रणाली का उपयोग करता है। आसान संचालन के लिए मानव-मशीन अनुकूल संवाद।

· बड़े और मध्यम बैच भागों के प्रसंस्करण के लिए उपयुक्त। एक बार की क्लैम्पिंग पूरी हो गई। उच्च दक्षता और अच्छी परिशुद्धता।

· टैपिंग तंत्र को लीड स्क्रू ड्राइव को बदलने की आवश्यकता नहीं है। पिच मानक है. बीजिंग सीटीबी मुख्य सर्वो मोटर स्वयं की आवृत्ति रूपांतरण के साथ धागे की सतह की खुरदरापन में सुधार करती है और सटीकता सुनिश्चित करती है।

· पावर हेड घटकों का स्वतंत्र अनुसंधान और विकास। परिशुद्धता से पीसना। अच्छा पहनने का प्रतिरोध। लंबी सेवा जीवन.

·हस्ट सीएनसी प्रणाली जरूरतों के अनुसार फ़ीड गति निर्धारित करने की अनुमति देती है। लंबे समय तक उपयोग के बाद, लीड स्क्रू खराब हो जाता है, सिस्टम में टूल क्षतिपूर्ति फ़ंक्शन होता है।

· प्रत्येक मोटर चालित स्लाइडिंग सतह मशीन उपकरण सेवा जीवन सुनिश्चित करने के लिए केंद्रीकृत स्वचालित स्नेहन उपकरण का उपयोग करती है।

· सर्वो मोटर द्वारा संचालित स्लाइडिंग टेबल मूवमेंट। एकाधिक निर्देशांक डिजिटल रूप से सेट किए जा सकते हैं। उच्च स्थिति निर्धारण सटीकता। कम कंपन. त्वरित प्रतिक्रिया.

· प्रसंस्करण के दौरान, वर्कपीस की स्थिति टच स्क्रीन पर प्रदर्शित होती है। दोषों के लिए अलार्म फ़ंक्शन।

· पूरी तरह से संलग्न सुरक्षा व्यक्तिगत सुरक्षा सुनिश्चित करती है और प्रसंस्करण वातावरण में सुधार करती है।

मुख्य संरचना घटक

क्षैतिज 12-स्पिंडल सीएनसी बुर्ज मशीन में निम्नलिखित मुख्य संरचनात्मक घटक शामिल हैं।

· कॉलम: 1 सेट

·चौथा अक्ष: 1 सेट

· आधार: 1 सेट

· इलेक्ट्रॉनिक सिस्टम: 1 सेट

·हाइड्रोलिक वाइस: 1 सेट

· चिप हटाने की प्रणाली: 1 सेट

विद्युत व्यवस्था

क्षैतिज 12-स्पिंडल सीएनसी बुर्ज मशीन निम्नलिखित विद्युत घटकों का उपयोग करती है।

· सोलेनॉइड वाल्व: ताइवान एयरटीएसी। अच्छी स्थिरता. वायुदाब 0.5MPa से कम नहीं हो सकता।

· एसी संपर्ककर्ता: श्नाइडर। अच्छी स्थिरता.

· रिले: ओमरोन। अच्छी स्थिरता.

स्नेहन प्रणाली

हॉरिजॉन्टल 12-स्पिंडल सीएनसी बुर्ज मशीन के प्रत्येक पावर हेड को मक्खन द्वारा चिकनाई दी जाती है, जिसका उपयोग और संचालन करना आसान है, जो चिकनाई वाली सतह की सेवा जीवन को सुनिश्चित करता है।

मानक सहायक उपकरण और दस्तावेज़

क्षैतिज 12-स्पिंडल सीएनसी बुर्ज मशीन निम्नलिखित सहायक उपकरण और दस्तावेजों के साथ आती है।

· टूल बॉक्स में शामिल हैं: डबल-एंडेड रिंच 17-19, हेक्सागोनल रिंच 1.5-10 (1 सेट)।

· यादृच्छिक दस्तावेज़: सिस्टम विनिर्देश, ऑपरेशन मैनुअल, ड्राइवर निर्देश (प्रत्येक की 1 प्रति)।

अक्सर पूछे जाने वाले प्रश्नों

स्पिंडल इंटरफ़ेस और अधिकतम ड्रिलिंग क्षमता क्या है?

स्पिंडल इंटरफ़ेस ER40 है। छेद के माध्यम से तांबे के लिए अधिकतम ड्रिलिंग व्यास 60 मिमी है, और तांबे के लिए अधिकतम टैपिंग व्यास M50×3 मिमी है।

बुर्ज में कितने स्पिंडल होते हैं?

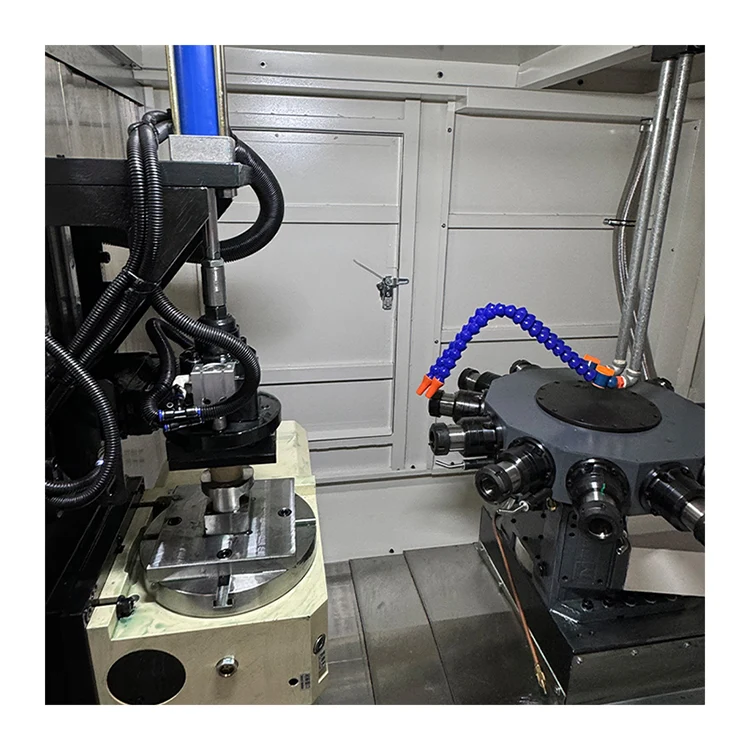

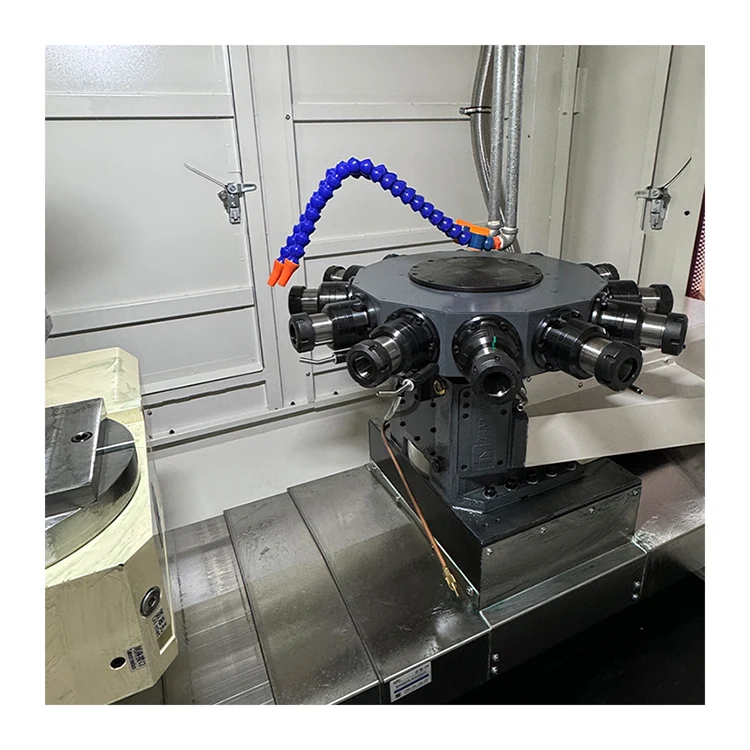

रोटरी बुर्ज में 12 स्पिंडल हैं। उपकरण बदलने का समय 0.8 सेकंड प्रति 180 डिग्री है।

X, Y और Z अक्ष यात्राएँ क्या हैं?

एक्स अक्ष यात्रा 350 मिमी है, वाई अक्ष यात्रा 400 मिमी है, और जेड अक्ष यात्रा 300 मिमी है। सभी अक्षों के लिए अधिकतम गति 30 मीटर/मिनट है।

सीएनसी प्रणाली और स्पिंडल मोटर पावर क्या है?

मशीन 5.5KW से 7.5KW (वैकल्पिक) की सर्वो स्पिंडल मोटर शक्ति के साथ ताइवान हस्ट सीएनसी प्रणाली का उपयोग करती है।

मशीन का वजन और आयाम क्या है?

शीट मेटल कवर के साथ मशीन का आयाम 2200×1765×1922 मिमी है, और कुल वजन 3500KG है।
