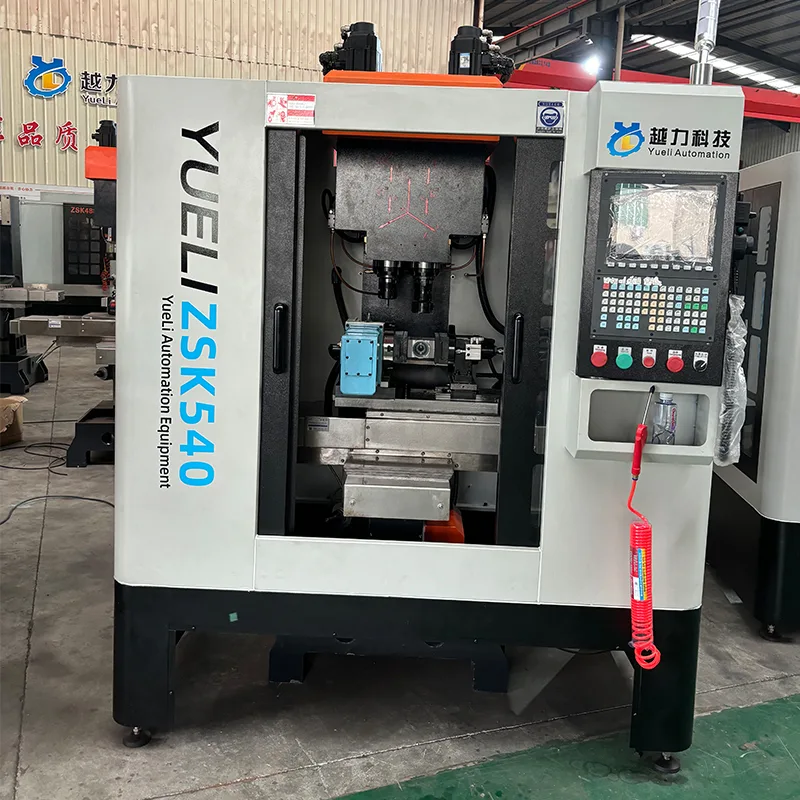

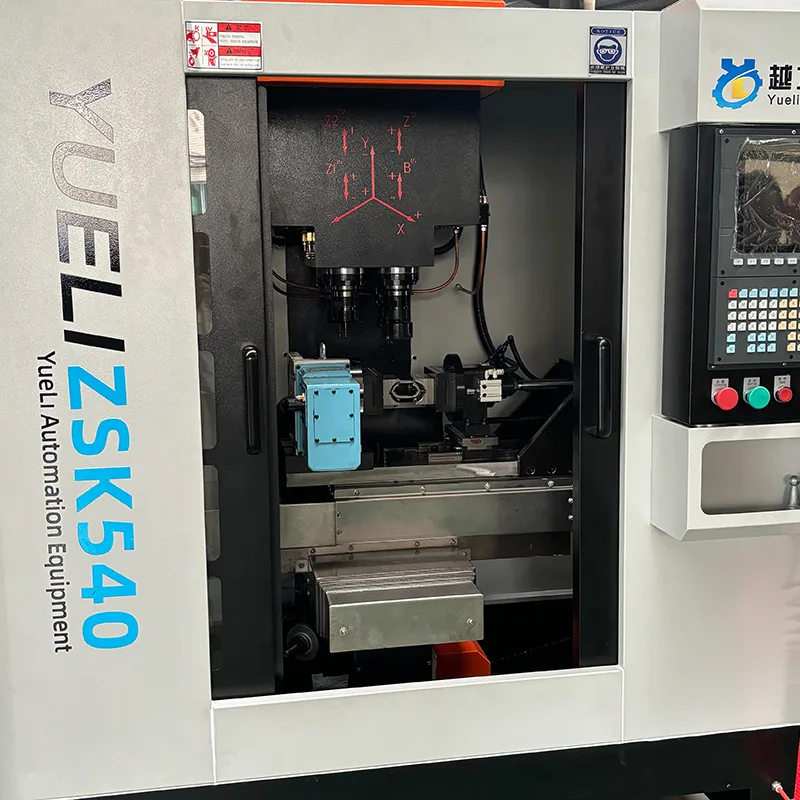

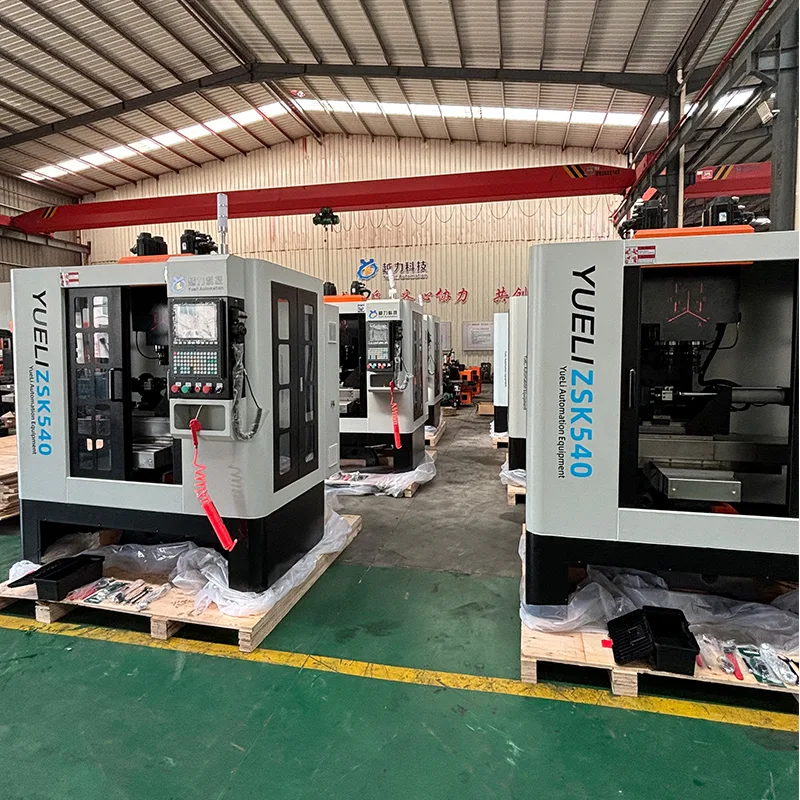

वर्टिकल 4-एक्सिस ड्रिलिंग टैपिंग सेंटर

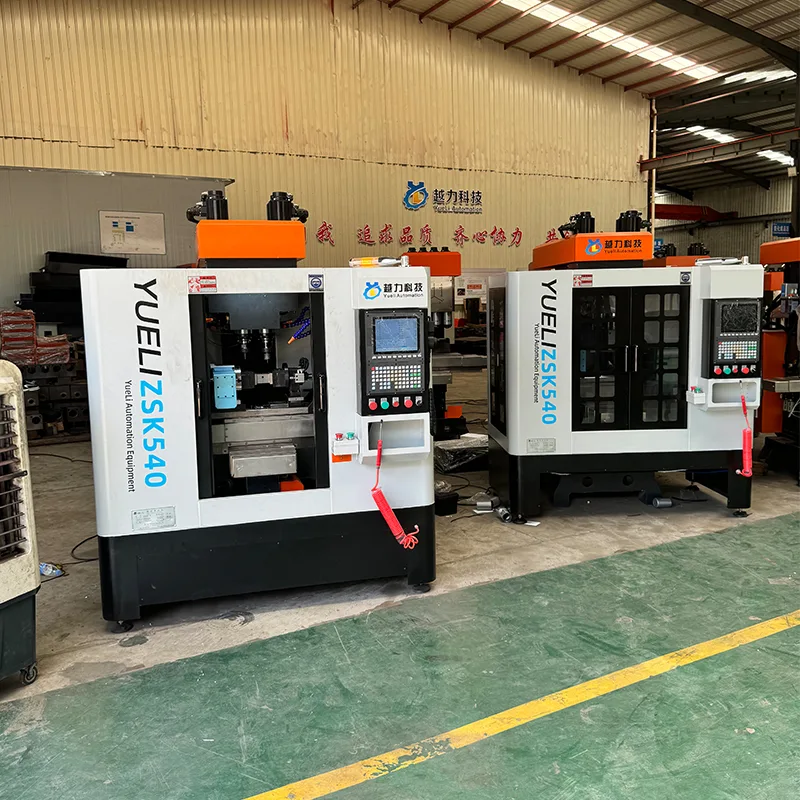

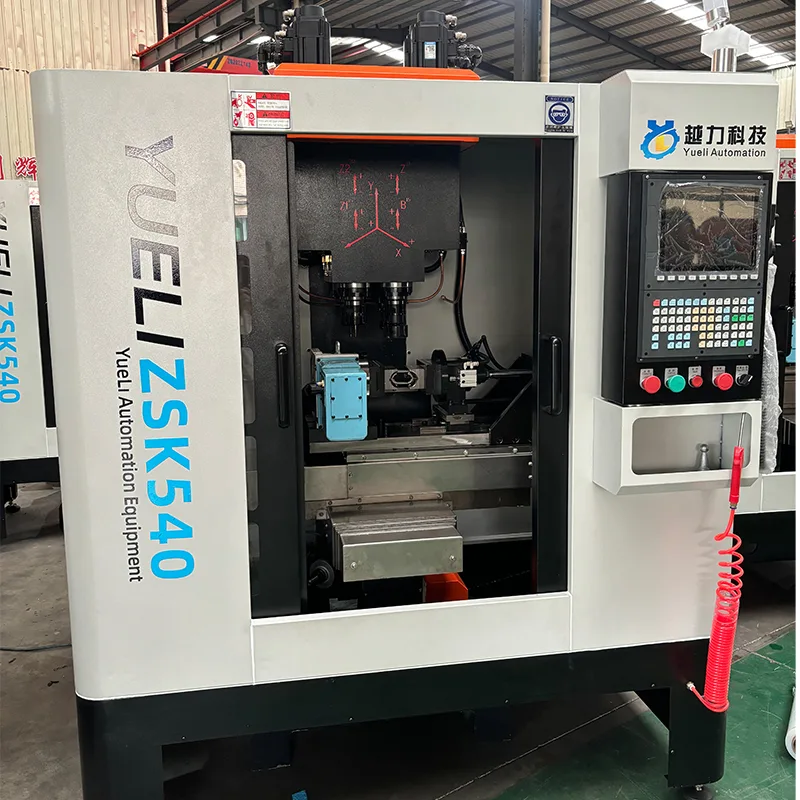

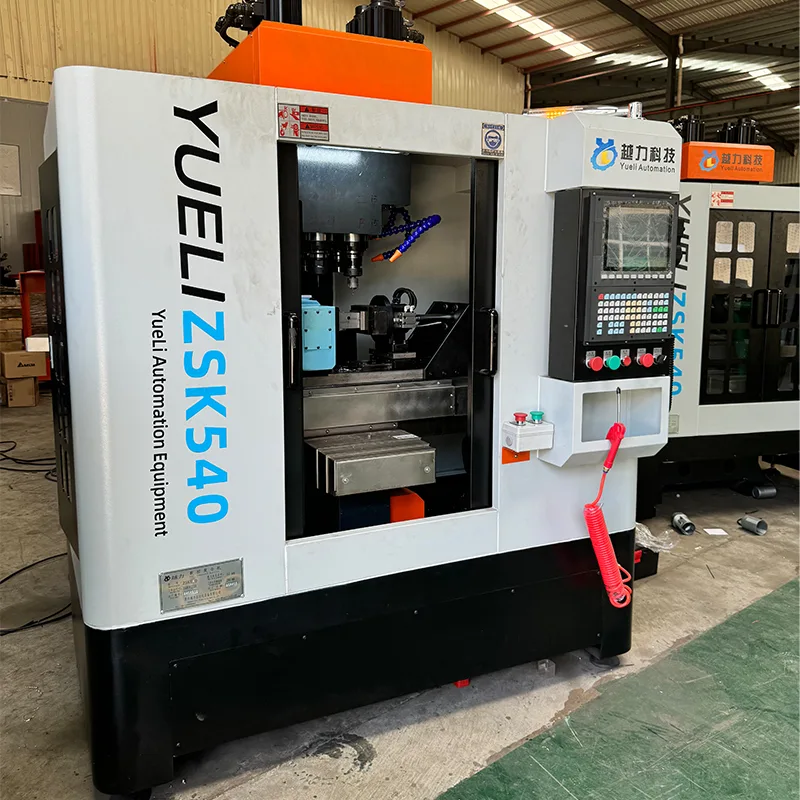

युएली ZSK540-एक ऊर्ध्वाधर 4-अक्ष ड्रिलिंग टैपिंग केंद्र। टच स्क्रीन के साथ ताइवान सिंटेक बस सीएनसी प्रणाली। मानव मशीन इंटरफेस। उपयोगकर्ता के अनुकूल संवाद. सहज प्रोग्रामिंग. सरल ऑपरेशन. सीखने में तेज. 4-अक्ष सीएनसी फ़ंक्शन: सभी चार अक्ष ड्रिल, टैप और मिल कर सकते हैं। हाईविन बॉल स्क्रू फ़ीड। 5.5KW सर्वो स्पिंडल मोटर। कठोर दोहन. अंतर्निहित आवृत्ति कनवर्टर। स्थिर गति विनियमन. मशीनिंग परिशुद्धता की गारंटी देता है। चौथी धुरी से सुसज्जित. विभिन्न तलों पर ड्रिलिंग, टैपिंग, मिलिंग और स्लॉटिंग को पूरा करता है। कोरियाई आयातित वायवीय घटक। हाईविन रोलर लीनियर गाइड और रोलर बॉल स्क्रू के साथ वर्कटेबल और मध्य ब्रैकेट। भारी कटाई का समर्थन करता है. डिजिटल पोजिशनिंग. उच्च दोहराव स्थिति सटीकता। तेज़ टूल सेटिंग. सुविधाजनक संचालन. एक ऑपरेटर कई मशीनें चला सकता है। श्रम लागत कम करता है और श्रम तीव्रता कम करता है। पूरा घेरा. वर्कशॉप को साफ़ रखता है.

मुख्य लाभ

ZSK540-A ऊर्ध्वाधर 4-अक्ष ड्रिलिंग टैपिंग सेंटर में स्थिर प्रदर्शन और कुशल संचालन सुनिश्चित करने के लिए निम्नलिखित प्रमुख विशेषताएं शामिल हैं।

· टच स्क्रीन के साथ ताइवान सिंटेक बस सीएनसी प्रणाली। उपयोगकर्ता के अनुकूल मानव-मशीन इंटरफ़ेस। सहज प्रोग्रामिंग. सरल ऑपरेशन. सीखने में तेज.

· 4-अक्ष सीएनसी फ़ंक्शन: सभी चार अक्ष ड्रिल, टैप और मिल कर सकते हैं। हाईविन बॉल स्क्रू फ़ीड। 5.5KW सर्वो स्पिंडल मोटर। कठोर दोहन. अंतर्निहित आवृत्ति कनवर्टर। स्थिर गति विनियमन. मशीनिंग परिशुद्धता की गारंटी देता है।

· चौथी धुरी से सुसज्जित. विभिन्न तलों पर ड्रिलिंग, टैपिंग, मिलिंग और स्लॉटिंग को पूरा करता है।

· कोरियाई आयातित वायवीय घटक।

· हाईविन रोलर लीनियर गाइड और रोलर बॉल स्क्रू के साथ वर्कटेबल और मध्य ब्रैकेट। भारी कटाई का समर्थन करता है.

· डिजिटल पोजिशनिंग. उच्च दोहराव स्थिति सटीकता। तेज़ टूल सेटिंग.

· सुविधाजनक संचालन. एक ऑपरेटर कई मशीनें चला सकता है। श्रम लागत और श्रम तीव्रता को कम करता है।

· पूर्ण घेरा. वर्कशॉप को साफ़ रखता है.

तकनीकी निर्देश

निम्नलिखित तकनीकी पैरामीटर ZSK540-A ऊर्ध्वाधर 4-अक्ष ड्रिलिंग टैपिंग केंद्र पर लागू होते हैं।

मुख्य विन्यास सूची

निम्नलिखित घटक ZSK540-A ऊर्ध्वाधर 4-अक्ष ड्रिलिंग टैपिंग केंद्र पर मानक हैं।

चौथी धुरी विशिष्टताएँ

मशीन चौथी धुरी से सुसज्जित है। निम्नलिखित पैरामीटर चौथी अक्ष इकाई पर लागू होते हैं।

विनिर्माण और गुणवत्ता नियंत्रण प्रक्रिया

मशीन की गुणवत्ता सुनिश्चित करने के लिए युएली एक संरचित विनिर्माण प्रक्रिया का पालन करती है।

· कच्चा लोहा 6 महीने तक उच्च तापमान और उम्र बढ़ने के उपचार के माध्यम से संसाधित किया गया।

· परिशुद्धता असेंबली प्रक्रिया: रैखिक गाइड असेंबली, बॉल स्क्रू असेंबली, बेयरिंग असेंबली।

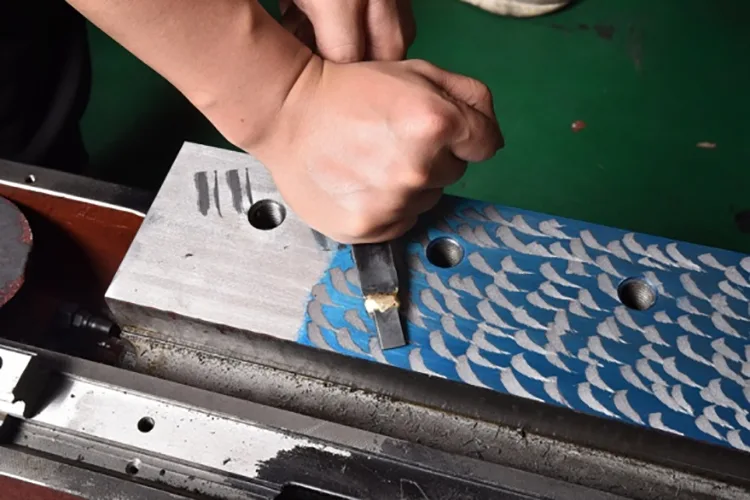

· पेशेवर स्क्रैपिंग प्रक्रिया: मोटर बेस स्क्रैपिंग, स्पिंडल एंड स्क्रैपिंग, कॉलम माउंटिंग सतह स्क्रैपिंग।

· पूरी तरह से पता लगाने योग्य गुणवत्ता नियंत्रण प्रणाली के साथ वैज्ञानिक उत्पादन।

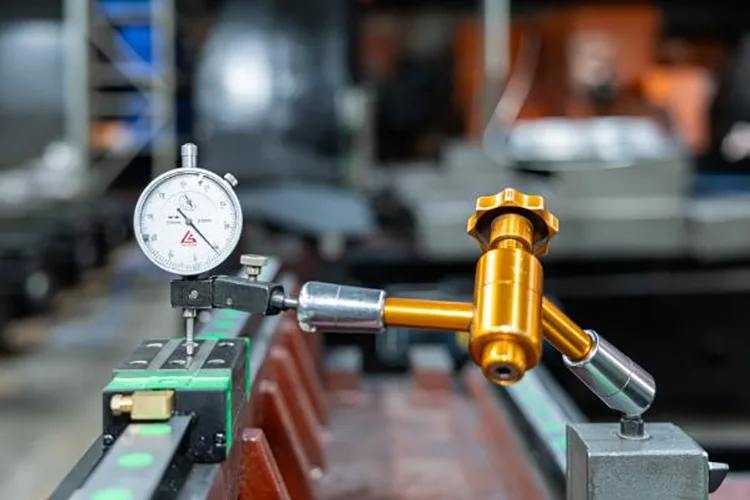

गुणवत्ता निरीक्षण मानक

यूएली प्रत्येक मशीन पर व्यापक गुणवत्ता निरीक्षण करता है।

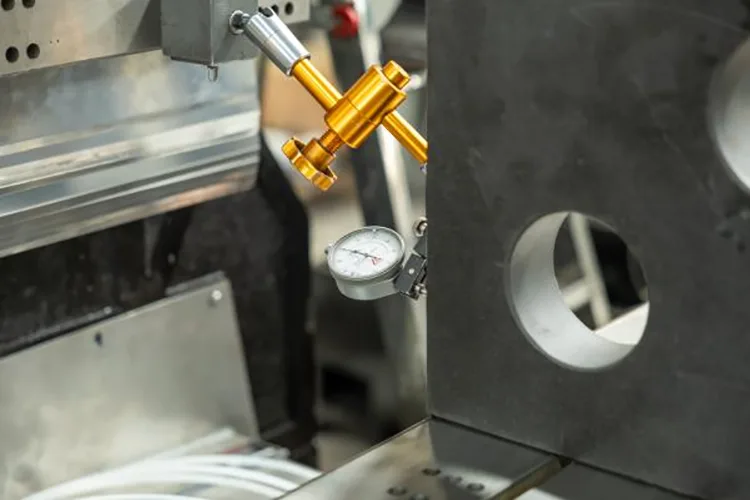

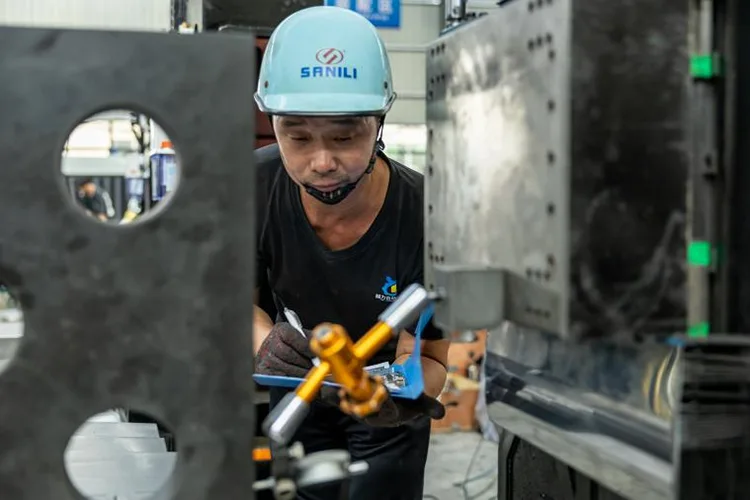

· पिच त्रुटि का पता लगाना: एक साथ एक्स और वाई दिशाओं में सीधेपन का पता लगाता है।

· सभी घटकों की मशीनिंग और असेंबली परिशुद्धता को मान्य करता है।

· वास्तविक स्थिति सटीकता और दोहराव स्थिति सटीकता को मापता है।

· वर्कटेबल तक धुरी की ऊर्ध्वाधरता: 0.01 मिमी के भीतर।

· Z अक्ष तालिका की लंबवतता के लिए मार्गदर्शक: 0.01 मिमी के भीतर।

· X-Y अक्ष गाइडवे लंबवतता: 0.005 मिमी के भीतर।

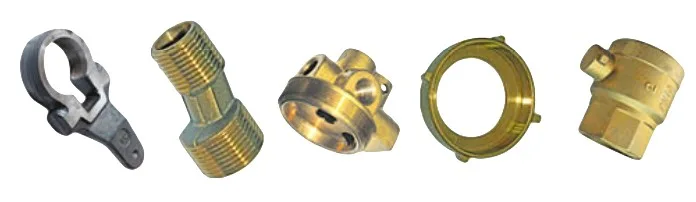

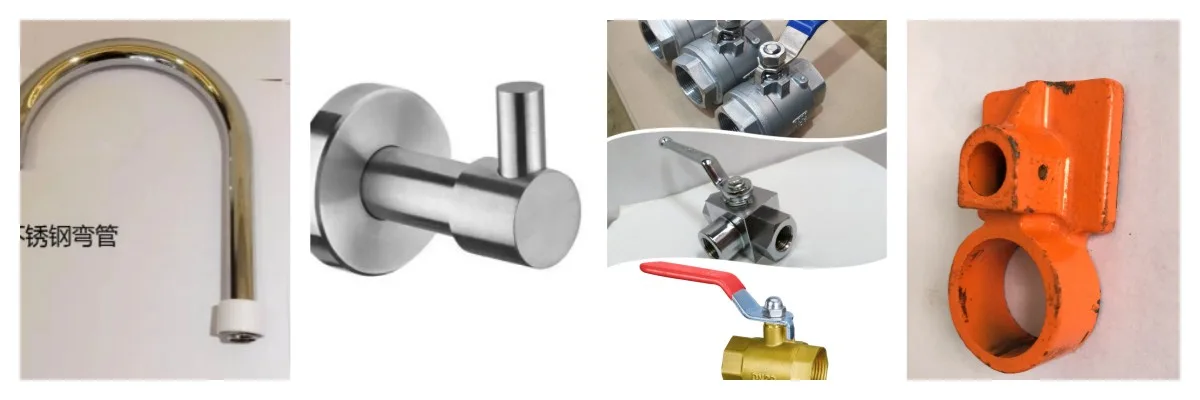

अनुप्रयोग फ़ील्ड

ZSK540-A ऊर्ध्वाधर 4-अक्ष ड्रिलिंग टैपिंग सेंटर विभिन्न धातु काटने के संचालन के लिए उपयुक्त है।

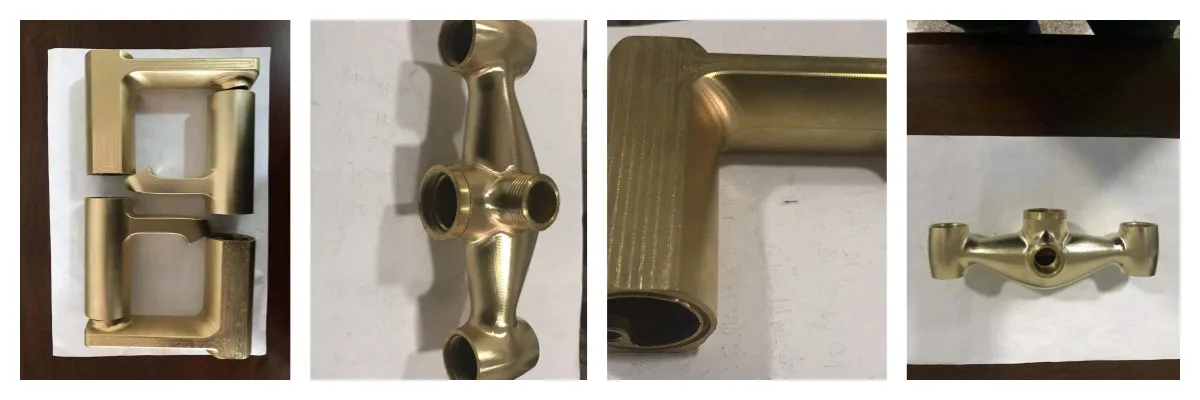

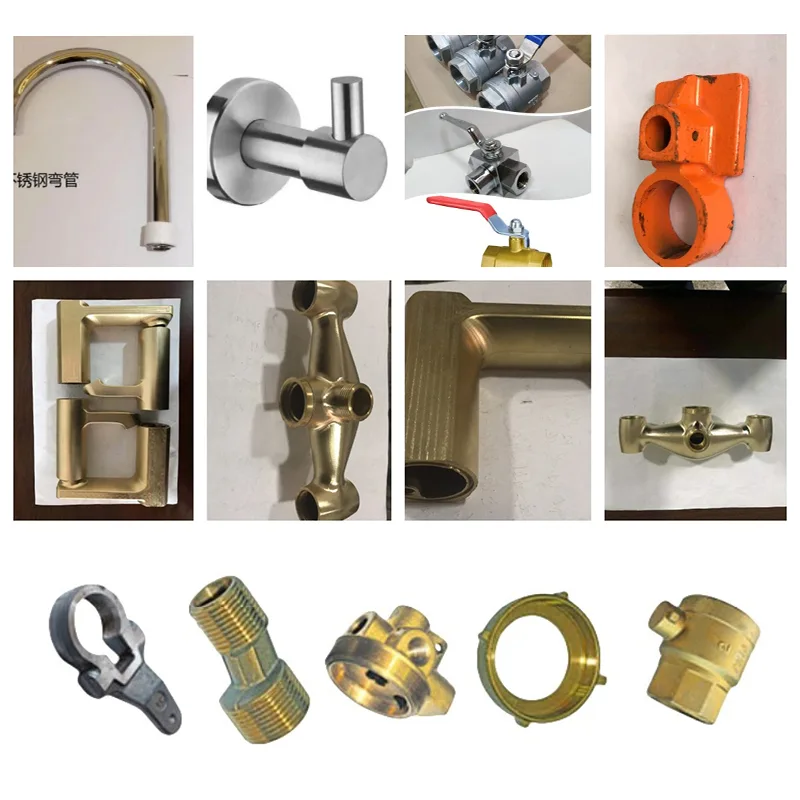

· सामग्री: तांबा, एल्यूमीनियम, जिंक मिश्र धातु, स्टील।

· सेनेटरी वेयर, अग्नि सुरक्षा वाल्व, दरवाजा नियंत्रण हार्डवेयर।

· घरेलू उपकरण हार्डवेयर, पानी के मीटर, ऑटोमोटिव पार्ट्स।

· एयरोस्पेस घटक.

क्वानझोउ युएली ऑटोमेशन इक्विपमेंट कंपनी लिमिटेड के बारे में

क्वानझोउ यूएली ऑटोमेशन इक्विपमेंट कं, लिमिटेड की स्थापना 2013 में हुई थी। कंपनी नानान, फ़ुज़ियान, चीन में स्थित है। यह एक निजी उत्पादन उद्यम है जिसका नेतृत्व ड्रिलिंग टैपिंग कंपाउंड मशीनें, ड्रिलिंग टैपिंग केंद्र और ड्रिलिंग टैपिंग मिलिंग प्रक्रिया केंद्र करते हैं।

· 2013 में स्थापित, नानान, फ़ुज़ियान में स्थित।

· मुख्य उत्पाद: ड्रिलिंग टैपिंग कंपाउंड मशीनें, ड्रिलिंग टैपिंग केंद्र, ड्रिलिंग टैपिंग मिलिंग प्रक्रिया केंद्र।

· कार्य करता है: सेनेटरी वेयर, अग्नि सुरक्षा वाल्व, दरवाजा नियंत्रण हार्डवेयर, ऑटोमोटिव पार्ट्स, एयरोस्पेस, मशीन निर्माण।

· असेंबली विनिर्माण से लेकर अनुसंधान एवं विकास, उत्पादन, बिक्री और सेवा एकीकरण तक विकसित किया गया।

· सीएनसी गैन्ट्री रेल ग्राइंडर मशीनों, बोरिंग मिलों, मिलिंग, खुदाई, पॉलिशिंग कंपाउंड मशीनों और अन्य परीक्षण उपकरणों का मालिक है।

· बिक्री नेटवर्क चीन में 20+ प्रांतों को कवर करता है और 30+ देशों को निर्यात करता है।

अक्सर पूछे जाने वाले प्रश्नों

स्पिंडल टेंपर और अधिकतम ड्रिलिंग व्यास क्या है?

BT40 स्पिंडल टेपर। अधिकतम ड्रिलिंग व्यास 50 मिमी है। अधिकतम टैपिंग व्यास 50 मिमी है।

स्पिंडल गति और मोटर शक्ति क्या है?

स्पिंडल गति सीमा 0-3000 आर/मिनट है। स्पिंडल मोटर की शक्ति 5.5KW है।

चौथी धुरी अनुक्रमण और दोहराव सटीकता क्या है?

अनुक्रमण सटीकता 20 सेकंड है। दोहराने की सटीकता 4 सेकंड है।

सीएनसी सिस्टम, गाइड और बॉल स्क्रू का ब्रांड क्या है?

ताइवान सिंटेक सीएनसी प्रणाली। हाईविन लीनियर गाइड और बॉल स्क्रू। कोरियाई आयातित वायवीय घटक।

यह मशीन किन सामग्रियों और उद्योगों के लिए उपयुक्त है?

तांबा, एल्यूमीनियम, जिंक मिश्र धातु, स्टील। सेनेटरी वेयर, अग्नि सुरक्षा वाल्व, दरवाजा नियंत्रण हार्डवेयर, घरेलू उपकरण हार्डवेयर, पानी के मीटर, ऑटोमोटिव पार्ट्स, एयरोस्पेस।
