लंबवत सीएनसी तीन-अक्ष

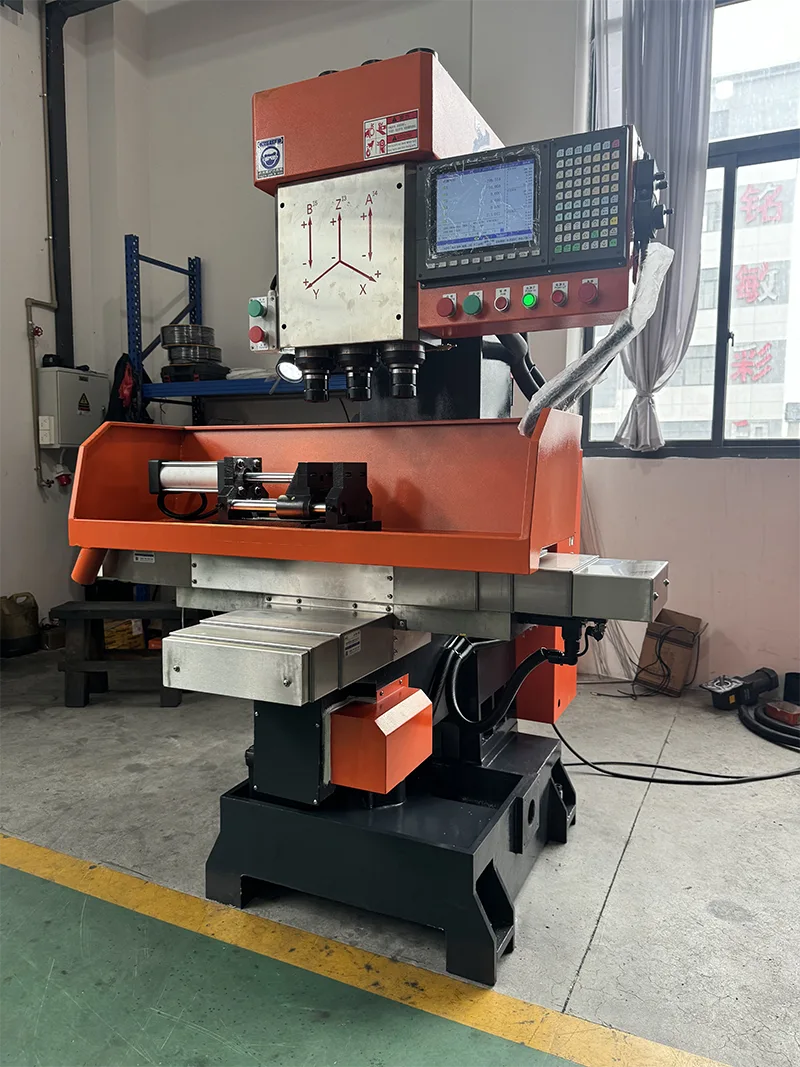

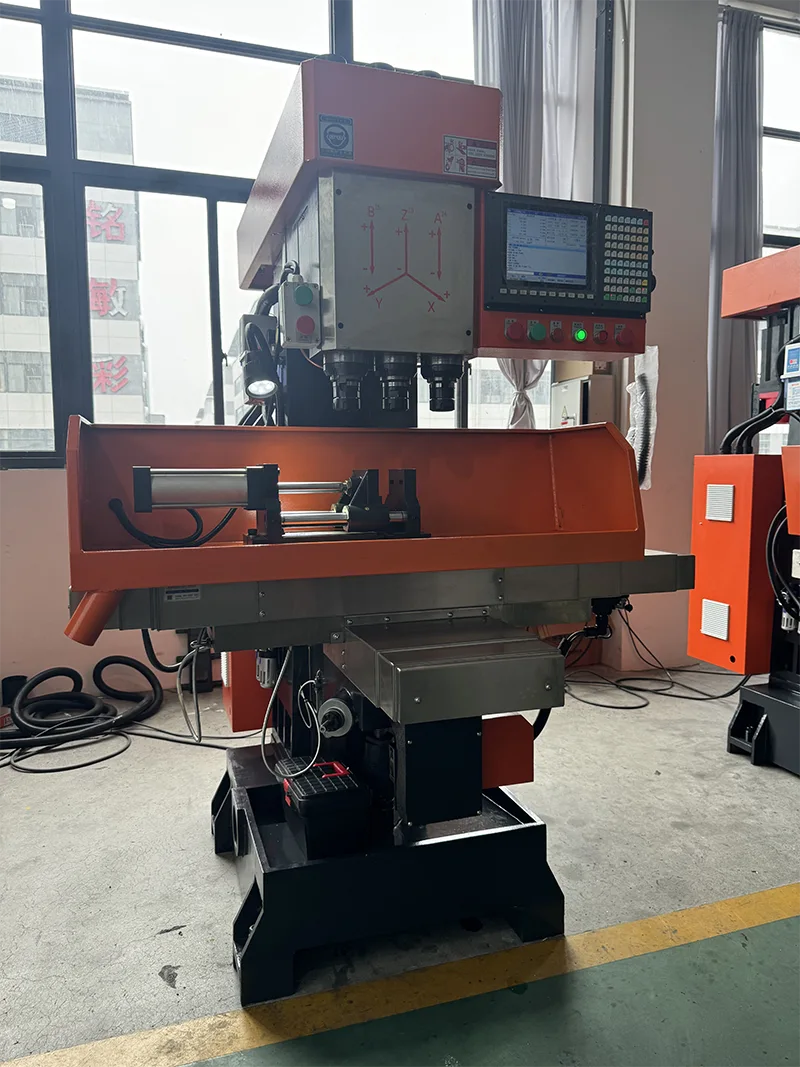

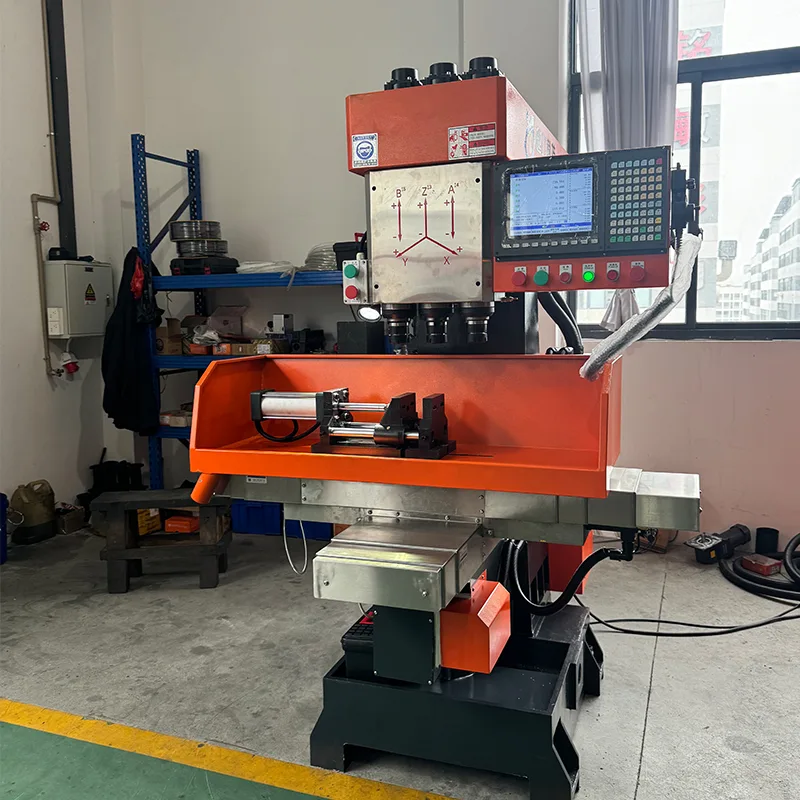

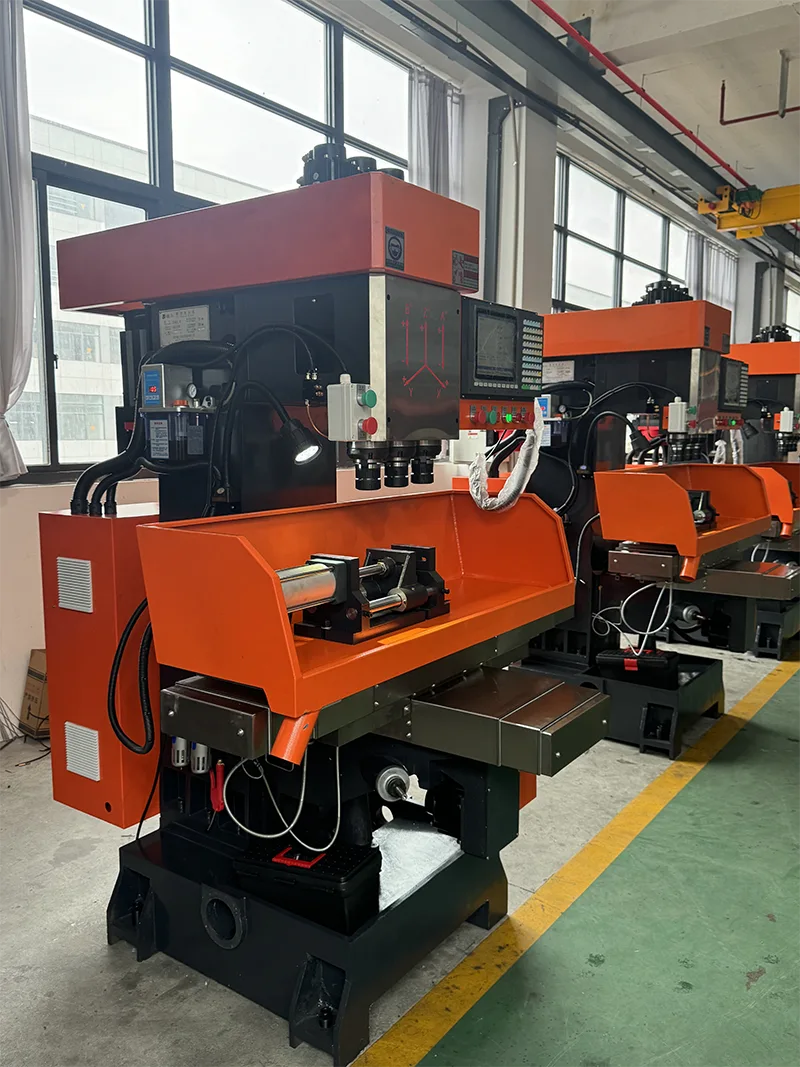

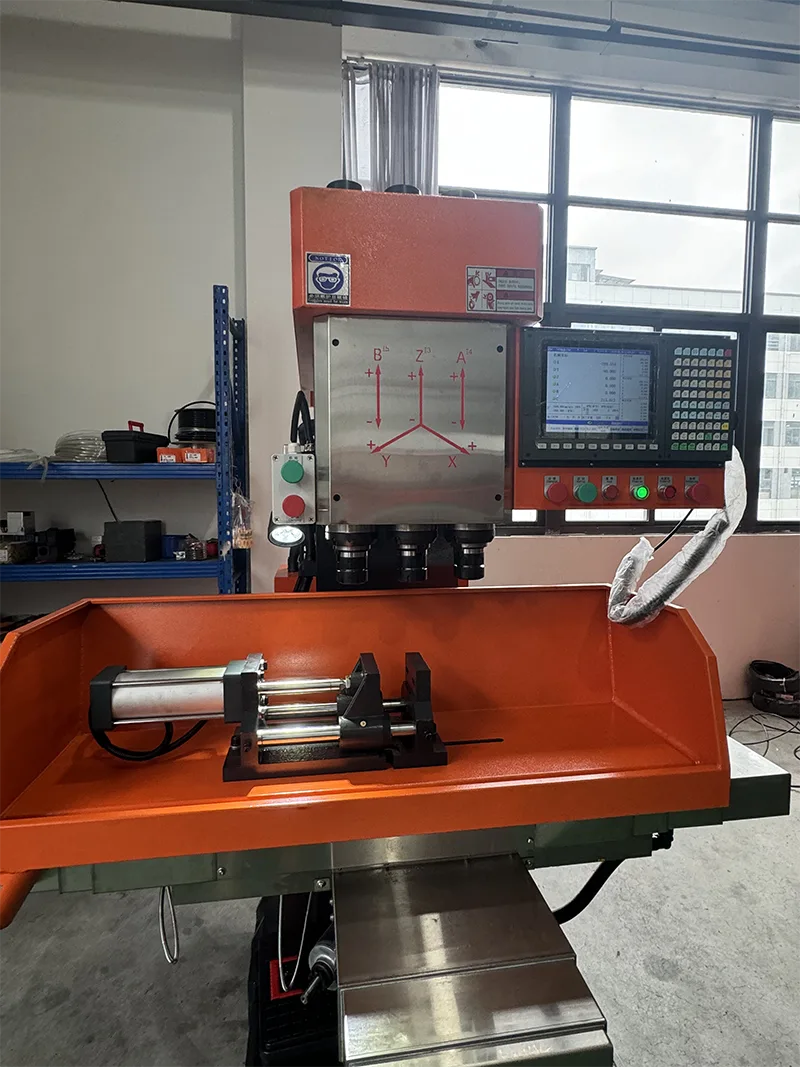

वर्टिकल सीएनसी थ्री-एक्सिस ZSK-4150X4 हमारी कंपनी का एक परिपक्व उत्पाद है। यह मशीन टूल उस समस्या को हल करता है जिसमें बड़ी संख्या में भागों को संसाधित करते समय ड्रिलिंग, रीमिंग और टैपिंग एक ही समय में पूरी नहीं की जा सकती थी। ड्रिलिंग, रीमिंग, चैम्फरिंग और टैपिंग और अन्य आवश्यकताओं को पूरा करते हुए, यह उच्च दक्षता और ऊर्जा बचत प्राप्त करने के लिए एक आदर्श यांत्रिक उपकरण है। मशीन को संचालित करना आसान है और इसे विशेष तकनीकी कर्मियों के बिना स्वतंत्र रूप से संचालित किया जा सकता है। कंपनी के पास दस वर्षों से अधिक की पेशेवर तकनीक और सख्त गुणवत्ता नियंत्रण है, और इसकी बिक्री के बाद की सेवा अच्छी है, जिसे ग्राहकों द्वारा खूब सराहा जाता है।

उत्पाद परिचय

वर्टिकल सीएनसी थ्री-एक्सिस ZSK-4150X4 हमारी कंपनी का एक परिपक्व उत्पाद है। यह मशीन टूल उस समस्या को हल करता है जिसमें बड़ी संख्या में भागों को संसाधित करते समय ड्रिलिंग, रीमिंग और टैपिंग एक ही समय में पूरी नहीं की जा सकती थी।

· ड्रिलिंग, रीमिंग, चैम्बरिंग और टैपिंग को एक ही ऑपरेशन में पूरा करें।

· उच्च दक्षता और ऊर्जा बचत प्राप्त करने के लिए आदर्श यांत्रिक उपकरण।

· विशेष तकनीकी कर्मियों के बिना संचालित करना आसान।

· दस वर्षों से अधिक की पेशेवर प्रौद्योगिकी और सख्त गुणवत्ता नियंत्रण।

· बिक्री के बाद अच्छी सेवा, ग्राहकों द्वारा अच्छी प्रतिक्रिया।

मुख्य विशेषताएं

वर्टिकल सीएनसी थ्री-एक्सिस ZSK-4150X4 में निम्नलिखित विशेषताएं हैं।

· बड़ी संख्या में भागों का प्रसंस्करण, ड्रिलिंग और रीमिंग और टैपिंग उच्च दक्षता के साथ एक ही समय में पूरी की जाती है।

· धड़ कॉम्पैक्ट और कठोर है.

· मुख्य शाफ्ट उच्च गुणवत्ता वाले मिश्र धातु इस्पात से बना है, और यह कठोर और गर्मी-उपचारित है, बिल्कुल जमीन पर। इसमें उच्च पहनने का प्रतिरोध है।

· फिसलने वाली सतह को सुपरसोनिक आवृत्ति द्वारा बुझाया जाता है। इसमें फिसलने वाली सतह की सेवा जीवन सुनिश्चित करने के लिए एक चिकनाई उपकरण है।

· वर्कटेबल के बाएँ और दाएँ मूवमेंट में एक स्टार्टिंग डिवाइस और एक बफर पोजिशनिंग डिवाइस को अपनाया जाता है, जिसमें छोटा कंपन और तेज़ मूवमेंट होता है।

· चाकू का हैंडल पुल रॉड प्रकार का होता है, जिसे गिराना आसान नहीं होता है। इसमें उच्च सुरक्षा है.

तकनीकी निर्देश

निम्नलिखित तकनीकी पैरामीटर वर्टिकल सीएनसी तीन-अक्ष ZSK-4150X4 पर लागू होते हैं।

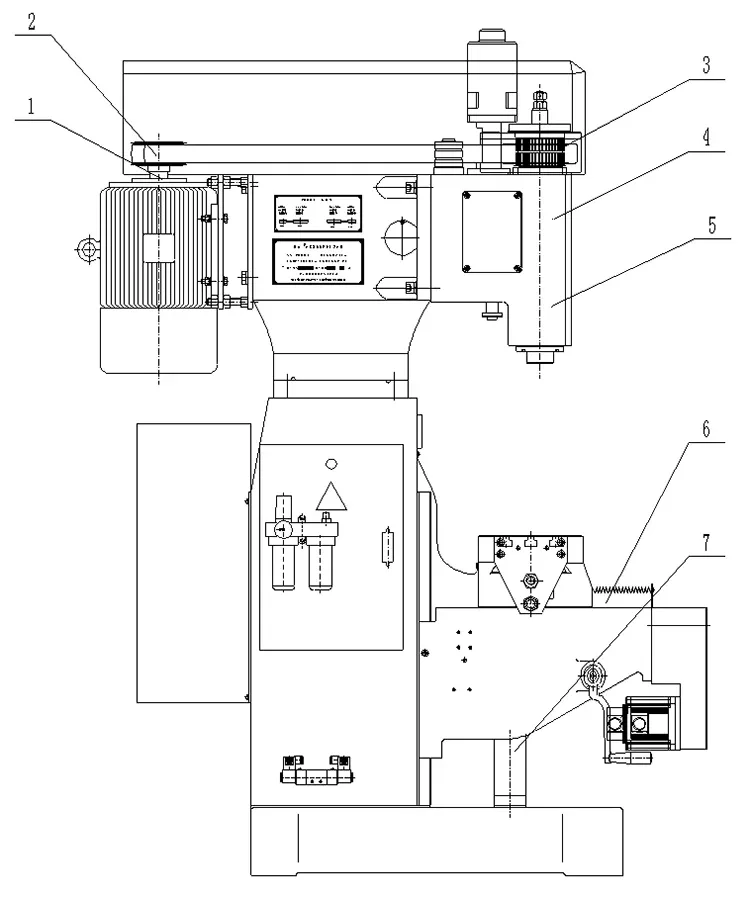

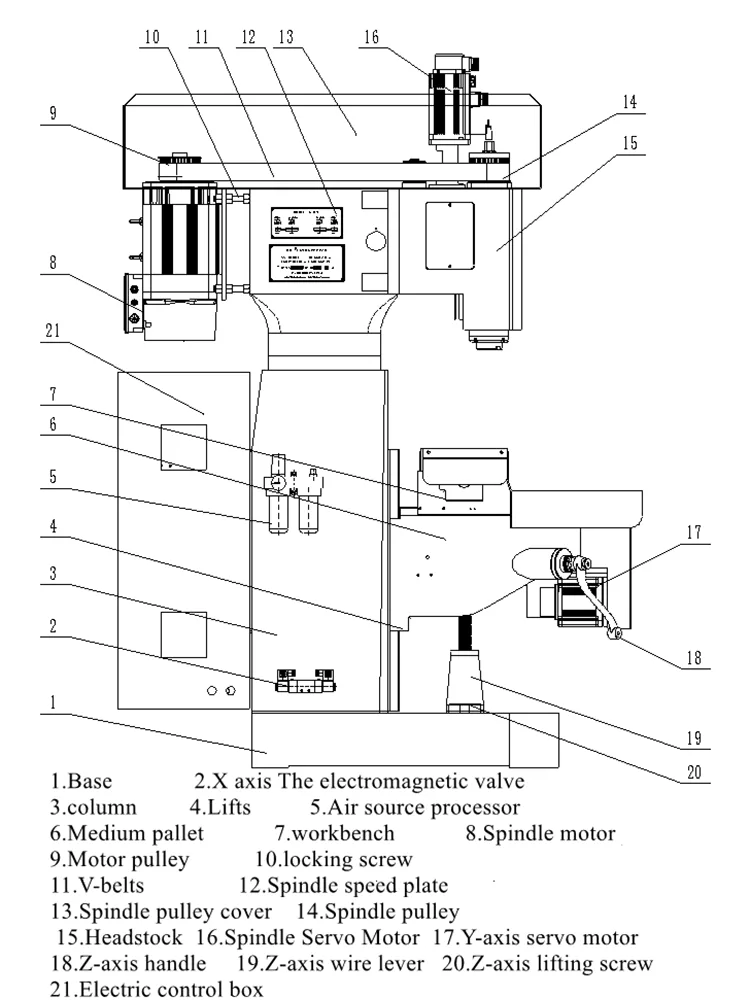

मशीन टूल तंत्र और प्रदर्शन

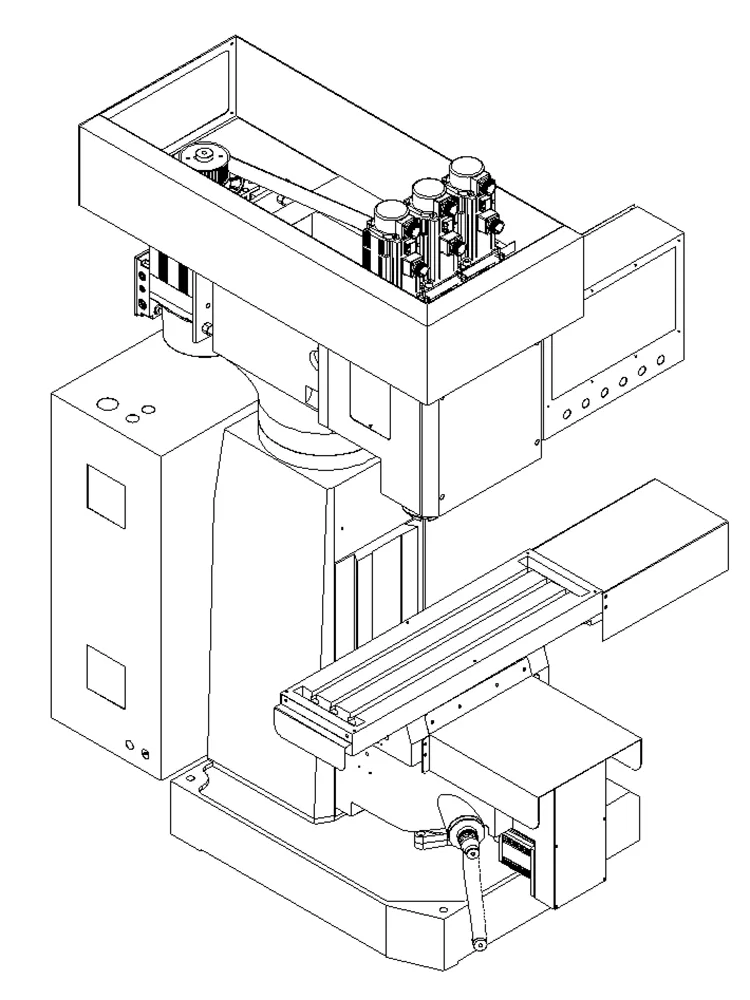

वर्टिकल सीएनसी थ्री-एक्सिस ZSK-4150X4 का डिज़ाइन मिलिंग मशीन और सपोर्टिंग स्टार्टिंग डिवाइस की संरचनात्मक विशेषताओं को अपनाता है, जिसमें उच्च प्रसंस्करण दक्षता, स्थिर परिशुद्धता और सरल संचालन प्रक्रियाओं के फायदे हैं। तर्क नियंत्रण प्रसंस्करण के लिए पीएलसी का उपयोग मोटर के आगे और रिवर्स स्विचिंग के कारण होने वाले आर्क शॉर्ट सर्किट से प्रभावी ढंग से बच सकता है। साथ ही, सोलेनॉइड वाल्व कॉइल को लंबे समय तक सक्रिय रखने की घटना से बचने के लिए पल्स ट्रिगरिंग विधि का उपयोग सोलेनॉइड वाल्व को चलाने के लिए किया जाता है, जिससे कॉइल जल जाती है।

· संरचना: सरल मशीनिंग केंद्र. सोलनॉइड वाल्व या तेल सिलेंडर की विफलता के कारण नल या उपकरण की क्षति से बचने के लिए प्रोग्राम नियंत्रण डिटेक्शन फ़ंक्शन के साथ ताइवान यिटू नियंत्रण प्रणाली का उपयोग करता है। आसान संचालन के लिए मानव-मशीन अनुकूल संवाद।

· बड़े और मध्यम बैच भागों के प्रसंस्करण के लिए उपयुक्त। एक बार की क्लैंपिंग। उच्च दक्षता और अच्छी परिशुद्धता।

· टैपिंग तंत्र को लीड स्क्रू ड्राइव को बदलने की आवश्यकता नहीं है। पिच मानक है. बीजिंग सुपर-सिंक्रोनस मुख्य सर्वो मोटर स्वयं की आवृत्ति रूपांतरण के साथ धागे की सतह की खुरदरापन में सुधार करती है और सटीकता सुनिश्चित करती है।

· पावर हेड घटकों का स्वतंत्र अनुसंधान और विकास। परिशुद्धता से पीसना। अच्छा पहनने का प्रतिरोध और लंबी सेवा जीवन।

· हस्ट सीएनसी प्रणाली जरूरतों के अनुसार फ़ीड गति निर्धारित कर सकती है। लंबे समय तक उपयोग के बाद, लीड स्क्रू खराब हो जाता है, सिस्टम में टूल क्षतिपूर्ति फ़ंक्शन होता है।

· मशीन टूल सेवा जीवन सुनिश्चित करने के लिए प्रत्येक मोटर चालित स्लाइडिंग सतह केंद्रीकृत स्वचालित स्नेहन उपकरण को अपनाती है।

· सर्वो मोटर द्वारा संचालित स्लाइडिंग टेबल मूवमेंट। एकाधिक निर्देशांक डिजिटल रूप से सेट किए जा सकते हैं। उच्च स्थिति निर्धारण सटीकता। कम कंपन. त्वरित प्रतिक्रिया.

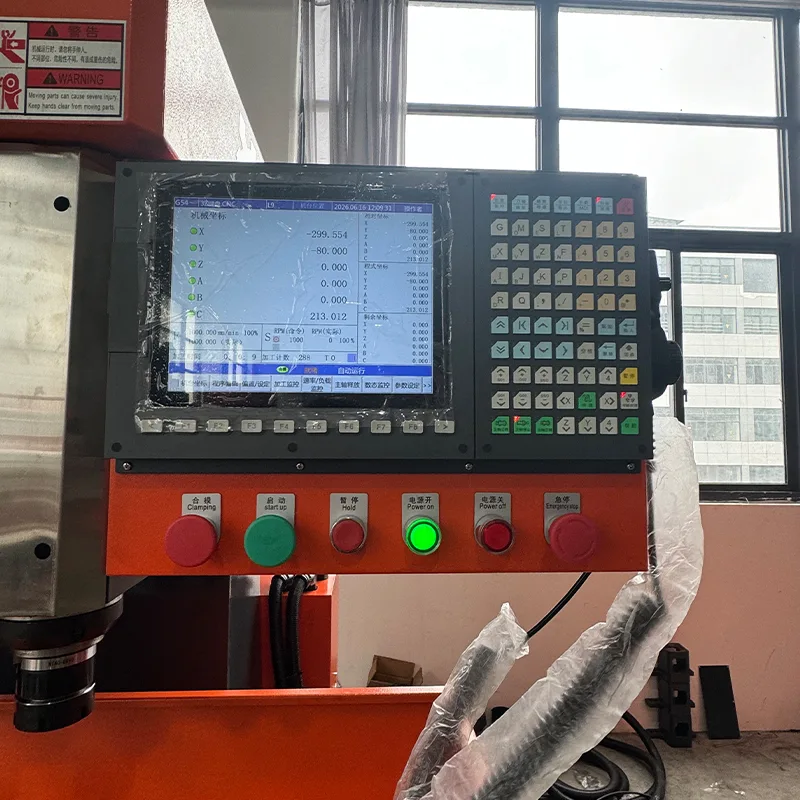

· प्रसंस्करण के दौरान, वर्कपीस की स्थिति टच स्क्रीन के माध्यम से प्रदर्शित होती है। दोषों के लिए अलार्म फ़ंक्शन।

· पूरी तरह से बंद सुरक्षा व्यक्तिगत सुरक्षा सुनिश्चित करती है और प्रसंस्करण वातावरण में सुधार करती है।

विद्युत व्यवस्था

वर्टिकल सीएनसी तीन-अक्ष ZSK-4150X4 निम्नलिखित विद्युत घटकों का उपयोग करता है।

· सोलनॉइड वाल्व: ताइवान एयरटीएसी। अच्छी स्थिरता. वायुदाब 0.5MPa से कम नहीं हो सकता।

· एसी संपर्ककर्ता: कोरियाई एलएस। अच्छी स्थिरता.

· रिले: ओमरोन. अच्छी स्थिरता.

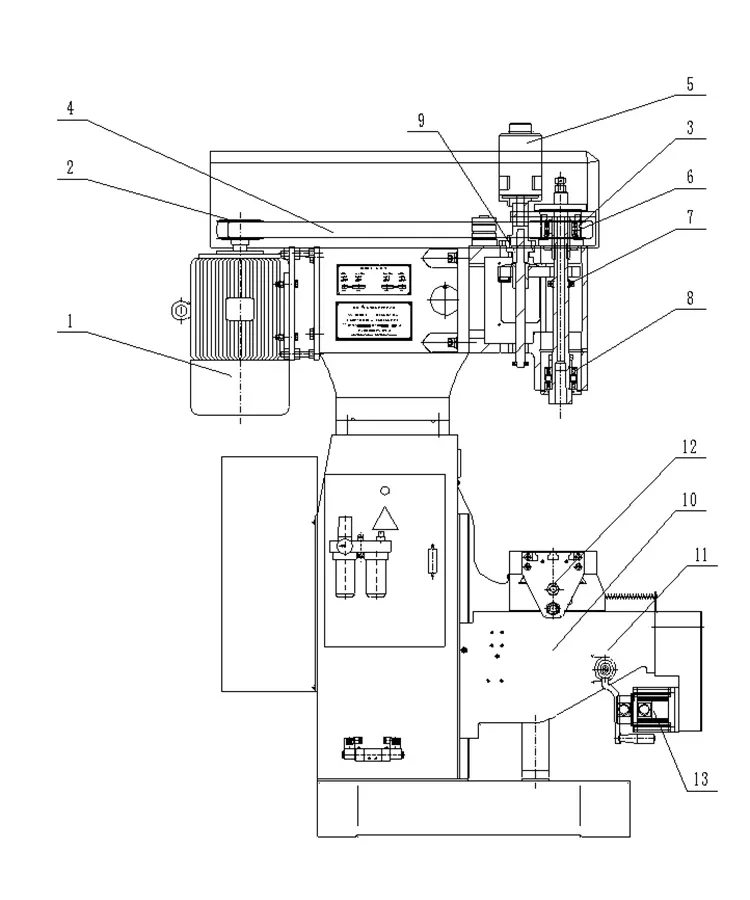

प्रसारण प्रणाली

वर्टिकल सीएनसी तीन-अक्ष ZSK-4150X4 निम्नलिखित ट्रांसमिशन घटकों का उपयोग करता है।

स्नेहन प्रणाली

स्पिंडल स्लीव और गाइड रेल सतह को एक मैनुअल स्नेहन पंप द्वारा चिकनाई दी जाती है, जो ऑपरेशन को आसान और अधिक व्यापक बनाता है, जिससे चिकनाई सतह की सेवा जीवन सुनिश्चित होता है।

संचालन और प्रसंस्करण सावधानियाँ

निम्नलिखित सावधानियां वर्टिकल सीएनसी थ्री-एक्सिस ZSK-4150X4 के ऑपरेशन मैनुअल से हैं।

· संचालन से पहले ऑपरेशन मैनुअल और संबंधित दस्तावेज़ पढ़ें।

· बिजली की आपूर्ति: तीन-चरण चार-तार, 7 किलोवाट क्षमता, इंसुलेटेड तार क्रॉस-सेक्शन 4 मिमी² (तांबा) से कम नहीं।

· गर्मी स्रोत, उच्च तापमान या धूल भरे क्षेत्रों के पास स्थापित न करें।

· अनपैकिंग के बाद पहले उपयोग से पहले ऑयल मार्क लाइन पर तेल डालें।

· कूलिंग पंप तरल के बिना नहीं चल सकता।

· पावर बॉक्स को इलेक्ट्रिक वेल्डिंग मशीनों या उच्च/मध्यम आवृत्ति वाले उपकरणों के साथ साझा न करें।

· ग्राउंड वायर को मानक से जोड़ा जाना चाहिए। क्रॉस-सेक्शन 2.5 मिमी² से कम नहीं।

· बिजली चालू करने के बाद, परीक्षण चलाने से पहले मशीन के बाहर की जाँच करने के लिए परीक्षण पेन का उपयोग करें।

· मैनुअल के अनुसार तेल पंप मोटर चालू करें। देखें कि क्या तेल पंप उल्टा है।

· निकटता स्विचों को समायोजित और ठीक कर दिया गया है। छोटे समायोजन की अनुमति है. प्रमुख परिवर्तन बिक्री-पश्चात सेवा से परामर्श लेते हैं।

· इन्वर्टर पैरामीटर फ़ैक्टरी से पहले सेट किए गए। उपयोगकर्ता को अलग से सेट करने की अनुमति नहीं है.

· इन्वर्टर अलार्म से बचने के लिए "मैनुअल" बटन को जल्दी और बार-बार न दबाएं।

· उपकरण बदलते समय या ड्राइव बेल्ट समायोजित करते समय, बाहरी बिजली आपूर्ति बंद कर दें।

· पीले-हरे ग्राउंडिंग टर्मिनल को ग्राउंड किया जाना चाहिए। फेज़ लाइन को न्यूट्रल टर्मिनल (एन) से न जोड़ें।

· ओवरलोड ऑपरेशन का चयन न करें. उपयुक्त उपकरण, काटने की मात्रा, फ़ीड दर का उपयोग करें।

· विद्युत नियंत्रण बॉक्स पर लॉक स्विच। रखरखाव निरीक्षण के दौरान बिजली बंद करें और लॉक करें।

अक्सर पूछे जाने वाले प्रश्नों

इस मशीन का स्पिंडल टेपर क्या है?

वर्टिकल सीएनसी थ्री-एक्सिस ZSK-4150X4 का स्पिंडल टेपर MT4 है।

अधिकतम छेद व्यास क्या है जिसे मशीनीकृत किया जा सकता है?

तांबे के हिस्सों को 4 कटिंग किनारों और फ़ीड प्रति क्रांति 0.16 मिमी/आर के साथ संसाधित करते समय अधिकतम छेद व्यास Ф50 मिमी है।

अधिकतम टैपिंग व्यास क्या है?

तांबे के हिस्सों के प्रसंस्करण के लिए अधिकतम टैपिंग व्यास Ф50 मिमी है। एक्स, वाई और जेड अक्षों की यात्रा क्या है? एक्स अक्ष यात्रा 400 मिमी है, वाई अक्ष यात्रा 250 मिमी है, और जेड अक्ष यात्रा 320 मिमी है।

स्पिंडल गति सीमा क्या है?

सर्वो नियंत्रण के साथ Z1 और Z2 अक्ष स्पिंडल गति सीमा 619 से 1420 r/मिनट है।

स्पिंडल मोटर की शक्ति और मशीन का कुल वजन क्या है?

स्पिंडल सर्वो मोटर की शक्ति 380V पर 5.5KW है, और मशीन का शुद्ध वजन 2500KG है।

यह मशीन किस नियंत्रण प्रणाली का उपयोग करती है?

मशीन आसान संचालन के लिए मानव-मशीन अनुकूल संवाद के साथ ताइवान यिटू नियंत्रण प्रणाली का उपयोग करती है।
