वर्टिकल डुअल-एक्सिस कंपाउंड मशीन

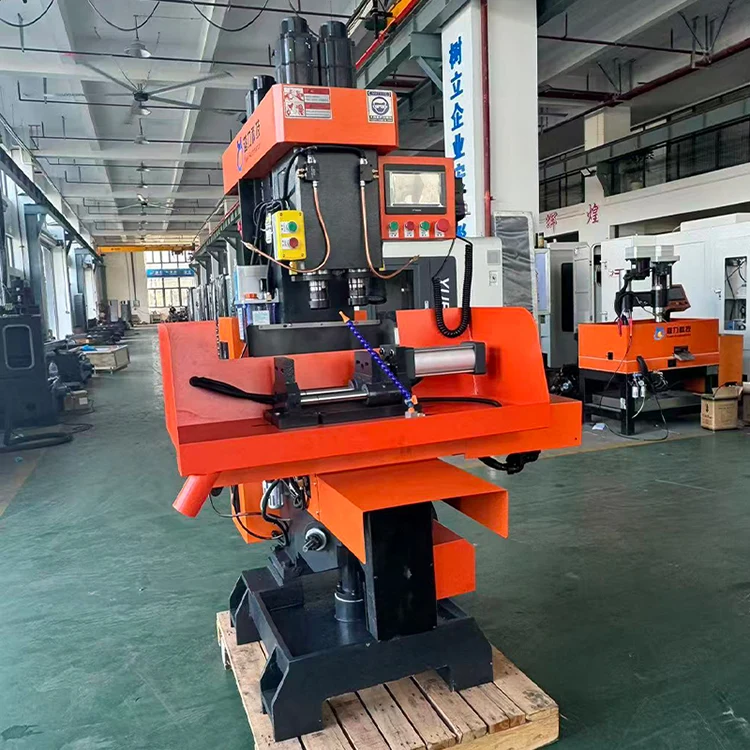

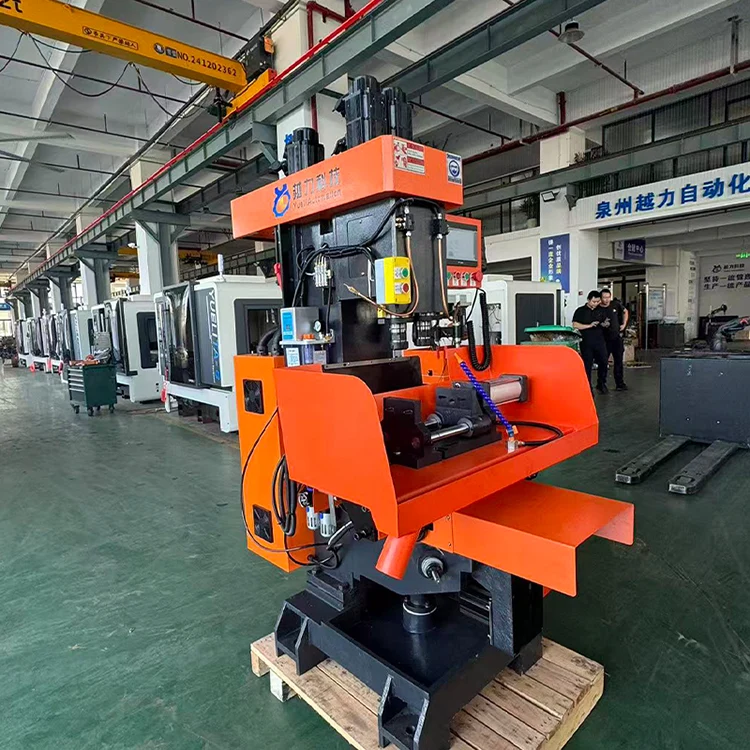

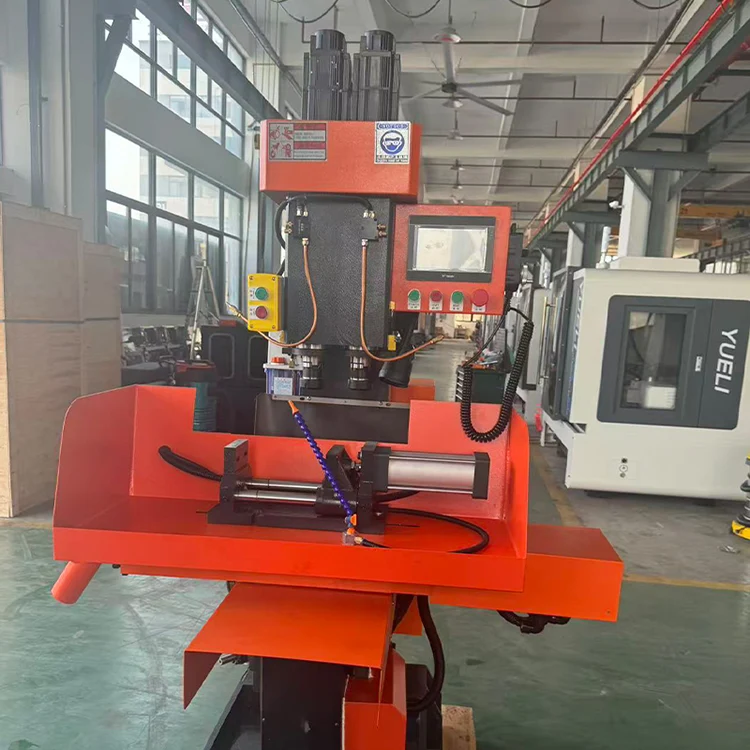

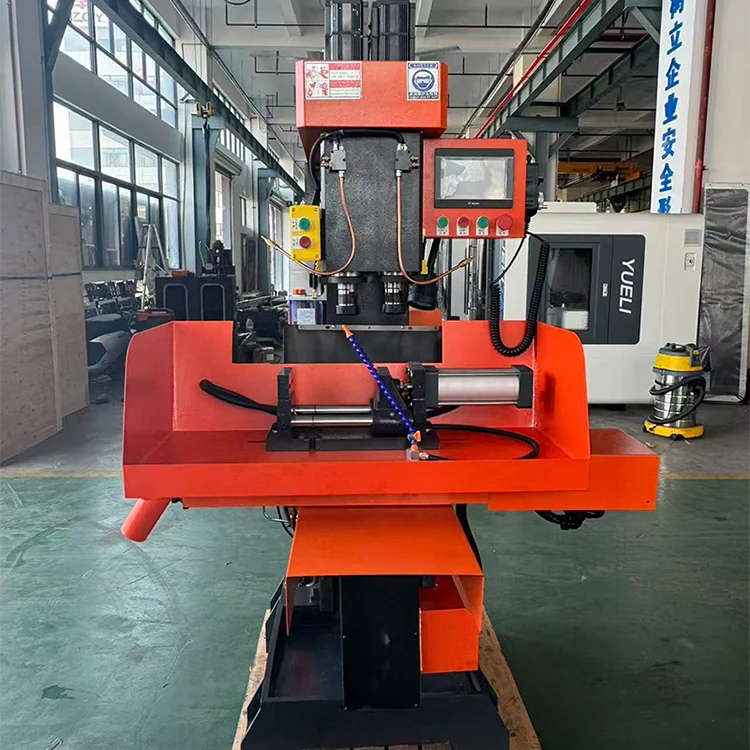

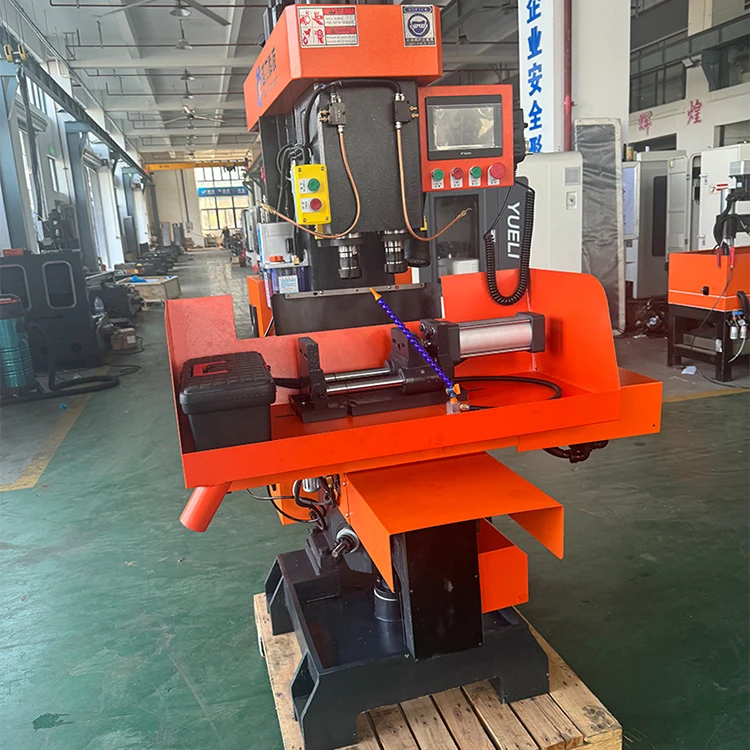

वर्टिकल डुअल-एक्सिस कंपाउंड मशीन (आंतरिक मॉडल ZSK4132X2B) क्वांझोउ युएली ऑटोमेशन इक्विपमेंट कंपनी लिमिटेड द्वारा निर्मित है। यह छोटे से मध्यम-बैच डोर फिटिंग उत्पादों के उत्पादन और प्रसंस्करण के लिए उपयुक्त है। मशीन टूल में सरल और सहज संचालन और सुविधाजनक समायोजन के साथ एक चिकनी और सुरुचिपूर्ण उपस्थिति है। पीएलसी नियंत्रण को अपनाते हुए, यह उच्च स्वचालन स्तर और उत्कृष्ट विश्वसनीयता का दावा करता है, जो ऑपरेटरों की श्रम तीव्रता को कम करता है। यह एक ऑपरेटर को कई मशीनों का प्रबंधन करने में सक्षम बनाता है और एक आदर्श उच्च दक्षता और प्रदूषण-विरोधी प्रसंस्करण उपकरण के रूप में कार्य करता है।

उत्पाद परिचय

वर्टिकल डुअल-एक्सिस कंपाउंड मशीन छोटे से मध्यम-बैच डोर फिटिंग उत्पादों के उत्पादन और प्रसंस्करण के लिए उपयुक्त है। मशीन टूल में सरल और सहज संचालन और सुविधाजनक समायोजन के साथ एक चिकनी और सुरुचिपूर्ण उपस्थिति है। पीएलसी नियंत्रण को अपनाते हुए, यह उच्च स्वचालन स्तर और उत्कृष्ट विश्वसनीयता का दावा करता है, जो ऑपरेटरों की श्रम तीव्रता को कम करता है। यह एक ऑपरेटर को कई मशीनों का प्रबंधन करने में सक्षम बनाता है और एक आदर्श उच्च दक्षता और प्रदूषण-विरोधी प्रसंस्करण उपकरण के रूप में कार्य करता है।

·सरल और सहज संचालन के साथ चिकनी और सुंदर उपस्थिति।

· पीएलसी नियंत्रण के साथ सुविधाजनक समायोजन और उच्च स्वचालन स्तर।

· कम श्रम तीव्रता के साथ उत्कृष्ट विश्वसनीयता।

· एक ऑपरेटर कई मशीनों का प्रबंधन कर सकता है।

मुख्य तकनीकी पैरामीटर

निम्नलिखित तकनीकी पैरामीटर वर्टिकल डुअल-एक्सिस कंपाउंड मशीन पर लागू होते हैं।

मशीन की संरचना और विशेषताएँ

वर्टिकल डुअल-एक्सिस कंपाउंड मशीन में निम्नलिखित संरचनात्मक और प्रदर्शन विशेषताएं हैं।

· बड़ी संख्या में हिस्सों की प्रोसेसिंग, ड्रिलिंग, रीमिंग और टैपिंग को उच्च दक्षता के साथ एक ही बार में पूरा किया जा सकता है।

· शरीर की संरचना कॉम्पैक्ट है और इसमें अच्छी कठोरता है।

· मुख्य शाफ्ट उच्च गुणवत्ता वाले मिश्र धातु इस्पात से बना है, कठोर और गर्मी से इलाज किया गया है, सटीक जमीन है, और इसमें उच्च पहनने का प्रतिरोध है।

·स्लाइडिंग सतह को अल्ट्रासोनिक रूप से बुझाया जाता है और इसमें स्लाइडिंग सतह की सेवा जीवन सुनिश्चित करने के लिए एक स्नेहन उपकरण होता है।

· कार्यक्षेत्र एक स्टार्टिंग डिवाइस और एक बफर पोजिशनिंग डिवाइस के साथ बाएं और दाएं चलता है, जिसमें छोटा कंपन और तेज गति होती है।

· हैंडल पुल रॉड प्रकार को अपनाता है, जिसे गिरना आसान नहीं है और इसमें उच्च सुरक्षा है।

संरचना और प्रदर्शन

वर्टिकल डुअल-एक्सिस कंपाउंड मशीन का डिज़ाइन उच्च प्रसंस्करण दक्षता, स्थिर परिशुद्धता और सरल संचालन प्रक्रिया के फायदे के साथ मिलिंग मशीन और सहायक शुरुआती डिवाइस की संरचनात्मक विशेषताओं को अपनाता है।

· बेल्ट प्रतिस्थापन और तनाव संरचना, गति को बदलने और बेल्ट को तनाव देने में आसान।

· मुख्य शाफ्ट उच्च संचरण दक्षता और कम शोर के साथ एक सिंक्रोनस बेल्ट के माध्यम से 4KW/4P मोटर द्वारा संचालित होता है।

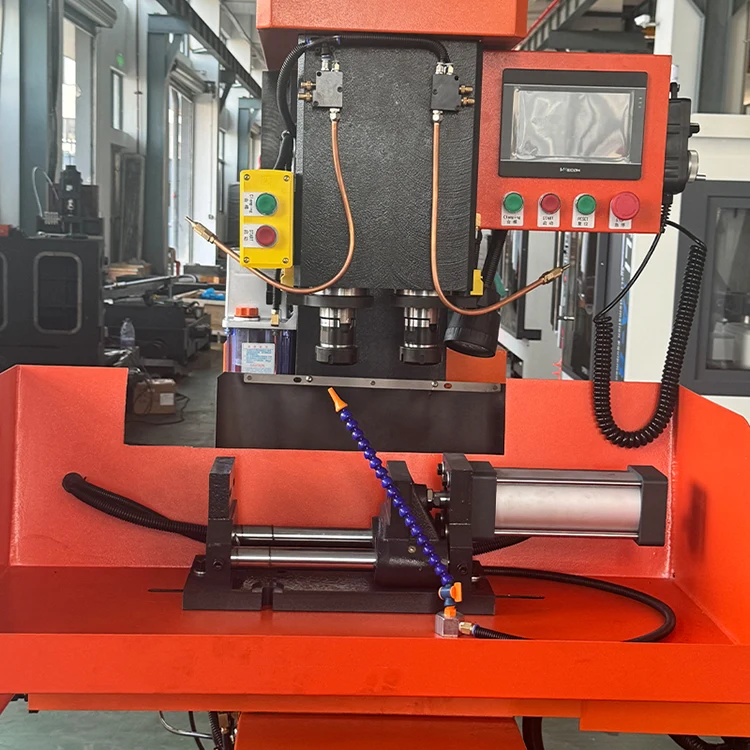

· बायां और दायां स्पिंडल स्वचालित पुनर्प्राप्ति तंत्र स्पिंडल को हमेशा प्रसंस्करण के लिए तैयार स्थिति में रख सकता है, जिससे समय की बचत होती है और कार्य कुशलता में सुधार होता है।

· लिफ्टिंग प्लेटफॉर्म को उठाने के लिए लिफ्टिंग हैंडल को आसानी से घुमाया जा सकता है।

· विश्वसनीय स्थिति और स्थिर सटीकता सुनिश्चित करने के लिए कार्यक्षेत्र बफर पोजीशनिंग से सुसज्जित है।

· वर्कपीस की स्थिर स्थिति सुनिश्चित करने के लिए मध्य कैरिज और लिफ्टिंग प्लेटफॉर्म को लॉकिंग तंत्र के साथ डिज़ाइन किया गया है, जो प्रसंस्करण सटीकता सुनिश्चित करने के लिए अनुकूल है।

· वायवीय उपकरण का उपयोग स्वचालित नियंत्रण, अच्छी विश्वसनीयता और प्रसंस्करण की उच्च दक्षता और उच्च परिशुद्धता सुनिश्चित करने के लिए किया जाता है।

स्नेहन प्रणाली

वर्टिकल डुअल-एक्सिस कंपाउंड मशीन एक सकारात्मक विस्थापन स्वचालित स्नेहन प्रणाली का उपयोग करती है। निम्नलिखित स्नेहन अनुसूची लागू होती है।

विद्युत व्यवस्था

वर्टिकल डुअल-एक्सिस कंपाउंड मशीन निम्नलिखित विद्युत प्रणाली कॉन्फ़िगरेशन का उपयोग करती है।

· सीएनसी सिस्टम: सुनिकॉन।

· सर्वो मोटर: सुनिकॉन।

· स्पिंडल सर्वो: ज़ीमा टेक्नोलॉजी।

· एसी संपर्ककर्ता: श्नाइडर।

· रिले: ओमरोन।

· वायवीय वाइस: यूएलआई।

सुरक्षा सुरक्षा

वर्टिकल डुअल-एक्सिस कंपाउंड मशीन धातु काटने वाले मशीन टूल्स की सुरक्षा के लिए जीबी 15760-2004 सामान्य तकनीकी आवश्यकताओं का अनुपालन करती है और आवश्यक सुरक्षा उपकरणों और चेतावनी संकेतों से सुसज्जित है।

· एक्स-एक्सिस काटने वाले तरल पदार्थ और चिप्स को प्रभावी ढंग से अवरुद्ध करने के लिए पूरी तरह से संलग्न स्टेनलेस स्टील शीट मेटल शील्ड का उपयोग करता है।

· Z-अक्ष सेवा जीवन को प्रभावी ढंग से बढ़ाने के लिए शीट मेटल सुरक्षा और एक टेलीस्कोपिक कवर का उपयोग करता है।

· एक्स और जेड अक्ष परिचालन त्रुटियों, प्रोग्रामिंग त्रुटियों, ड्राइव विफलताओं आदि के कारण होने वाली खराबी को रोकने के लिए कठोर और नरम सीमाओं से सुसज्जित हैं।

· विद्युत डिज़ाइन ओवरकरंट और शॉर्ट सर्किट सुरक्षा के साथ GB5226.1 विद्युत मानक का अनुपालन करता है।

· विद्युत कैबिनेट गर्मी अपव्यय के लिए अक्षीय प्रवाह प्रशंसकों के साथ पूरी तरह से संलग्न डिजाइन को अपनाता है।

· एनसी सिस्टम में एक अंतर्निर्मित बैटरी होती है; यदि सिस्टम बिजली खो देता है, तो संग्रहीत मशीनिंग प्रोग्राम नष्ट नहीं होंगे।

· विभिन्न अचानक खराबी से होने वाली क्षति को रोकने के लिए अलार्म फ़ंक्शन और आपातकालीन स्टॉप बटन।

मानक सहायक उपकरण और दस्तावेज़

वर्टिकल डुअल-एक्सिस कंपाउंड मशीन निम्नलिखित सहायक उपकरण और दस्तावेजों के साथ आती है।

उपकरण शामिल:

· डबल-एंडेड रिंच 17-19, 12-14, 8-10, 22-24 (1 प्रत्येक)

· निकटता स्विच (2 टुकड़े)

·कोलेट Φ20 (2 टुकड़े)

· हेक्सागोन रिंच 1.5-10 (1 सेट)

अक्सर पूछे जाने वाले प्रश्नों

इस वर्टिकल डुअल-एक्सिस कंपाउंड मशीन पर उपयोग की जाने वाली सीएनसी प्रणाली क्या है?

मशीन Sunicon सीएनसी प्रणाली का उपयोग करती है।

स्पिंडल टेंपर और अधिकतम ड्रिलिंग क्षमता क्या है?

स्पिंडल टेपर NT30 है। तांबे के हिस्सों के लिए अधिकतम ड्रिलिंग व्यास 32 मिमी है, और अधिकतम टैपिंग व्यास एम32 है।

X, Y और Z1/Z2 अक्ष यात्राएं क्या हैं?

एक्स अक्ष यात्रा 320 मिमी है, वाई अक्ष यात्रा 120 मिमी है, और Z1/Z2 अक्ष यात्रा 110 मिमी है।

स्पिंडल गति और मशीन का वजन क्या है?

समायोज्य गति के साथ स्पिंडल गति 10 से 3000 आर/मिनट तक होती है। मशीन का वजन 900 किलोग्राम है।

कुल बिजली की आवश्यकता क्या है?

कुल बिजली आपूर्ति क्षमता 7 किलोवाट है।
