ड्रिलिंग और टैपिंग मशीन

चीन में पेशेवर निर्माता में से एक के रूप में, यूली आपको ड्रिलिंग और टैपिंग मशीन प्रदान करना चाहेंगे। और हम आपको बिक्री के बाद सेवा और समय पर वितरण की पेशकश करेंगे।

नमूना:LY-650

जांच भेजें

उत्पाद वर्णन

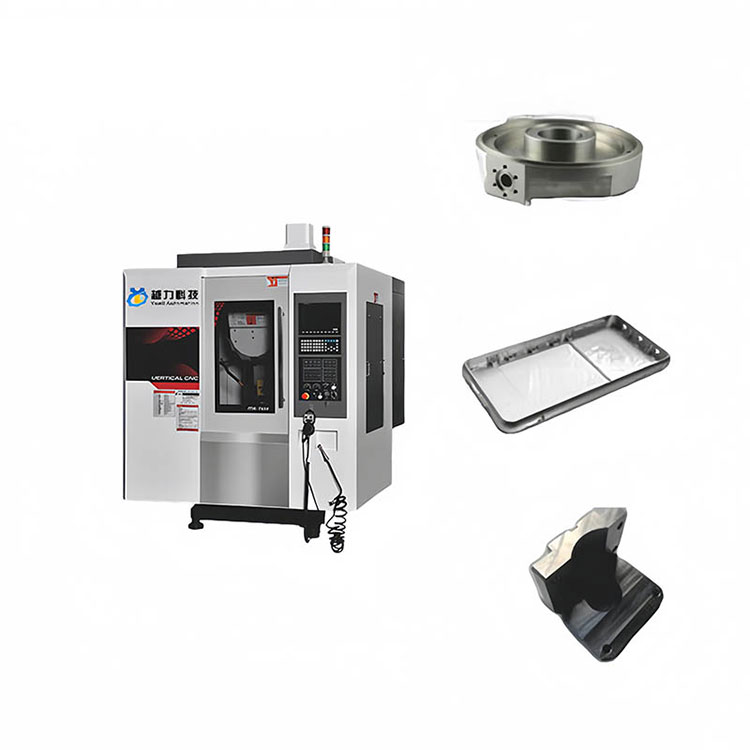

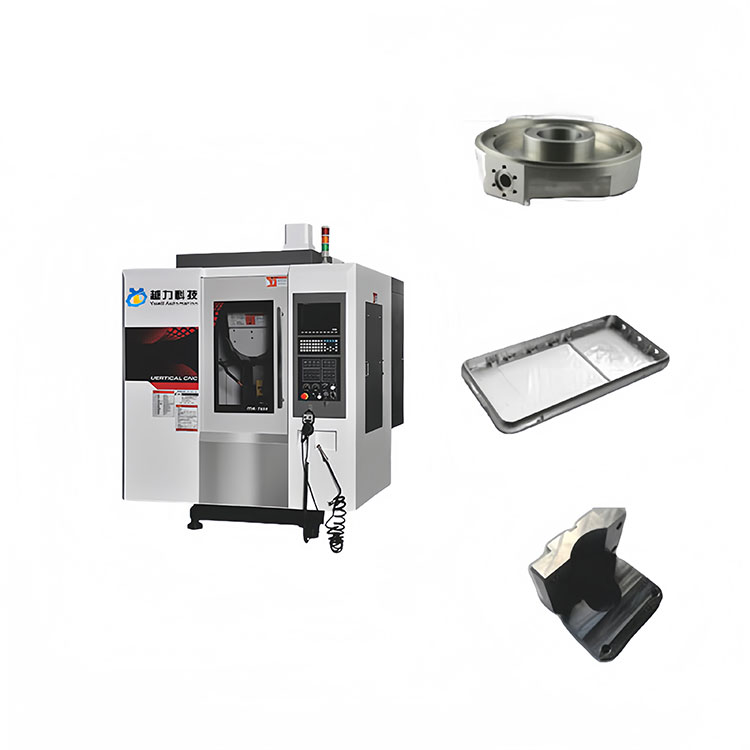

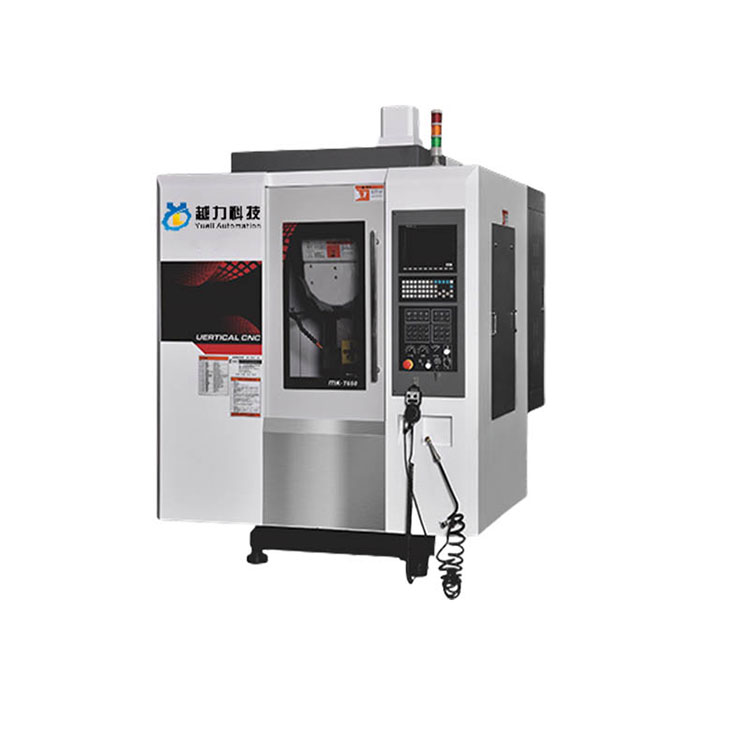

LY-650 ड्रिलिंग और टैपिंग मशीन

चीन में एक प्रतिष्ठित निर्माता, यूली, आपको ड्रिलिंग और टैपिंग मशीन की पेशकश करने के लिए तैयार है। हम आपको बिक्री के बाद के समर्थन और शीघ्र वितरण के साथ प्रदान करने का वादा करते हैं। Drilling And Tapping Machine

उत्पाद परिचय:

समारोह अवलोकन:

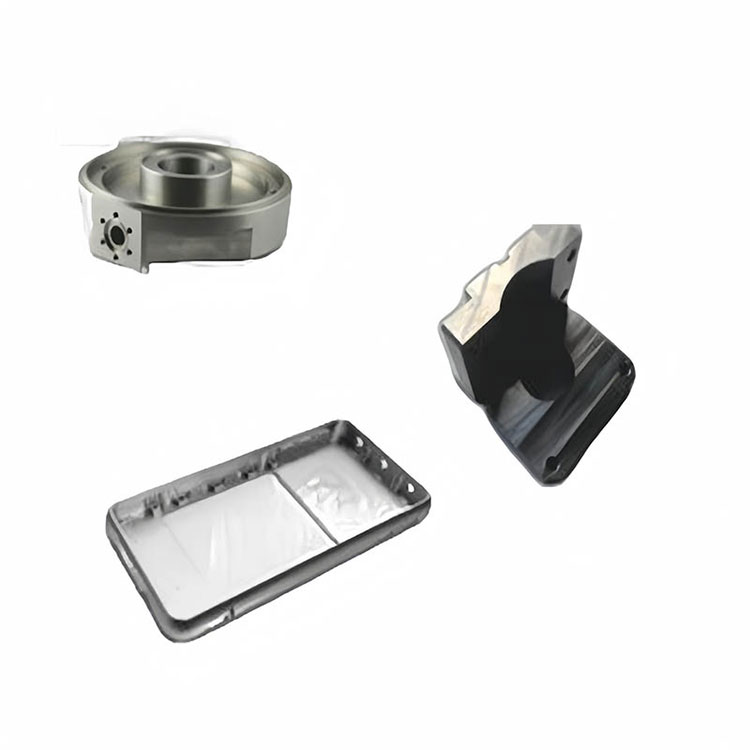

छोटे झरझरा भागों और उत्पादों के प्रसंस्करण के लिए विशिष्ट। यह मोबाइल फोन भागों, संचार उपकरण, एयरोस्पेस, ऑटोमोबाइल लोकोमोटिव, उपकरण और मीटर, प्रकाश उद्योग और कपड़ा, इलेक्ट्रॉनिक उपकरणों और मशीनरी निर्माण, साथ ही तांबे, एल्यूमीनियम इलेक्ट्रोड और अन्य प्रसंस्करण उद्योगों के प्रसंस्करण के लिए उपयुक्त है;

मुख्य संरचना उच्च शक्ति कच्चा लोहा से बना है, और तनाव राहत एनीलिंग और प्राकृतिक उम्र बढ़ने के उपचार के बाद, बिस्तर की सटीकता टिकाऊ और स्थिर है, लंबे समय तक कोई विरूपण नहीं;

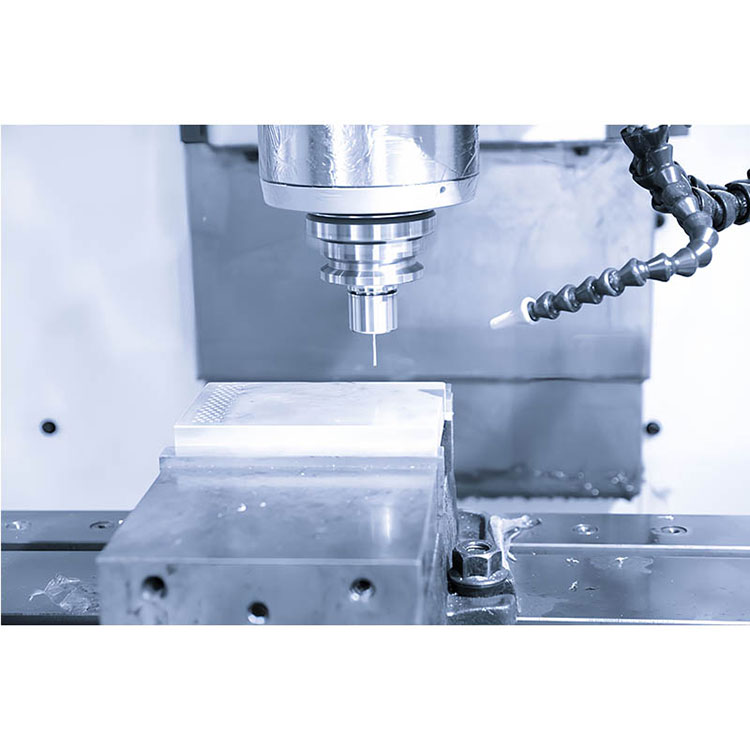

वर्कपीस की हाई-स्पीड मशीनिंग का एहसास करने के लिए उच्च परिशुद्धता सीधे जंक्शन स्पिंडल को अपनाएं; तेल तापमान कूलिंग मशीन प्रणाली का उपयोग स्पिंडल के उच्च गति के रोटेशन के कारण होने वाले तापमान में वृद्धि को कम कर सकता है, प्रभावी रूप से स्पिंडल के थर्मल विस्तार में सुधार कर सकता है, और मशीनिंग सटीकता में सुधार करता है;

क्लैम्पिंग टूल स्टोर का उपयोग मशीन टूल की टूल चेंज स्पीड और सटीकता में सुधार करने के लिए किया जाता है, और टूल स्टोर की क्षमता 16 या 21 टुकड़े होती है;

धड़ का आधार रियर इच्छुक संरचना डिजाइन को अपनाता है, जो मशीन टूल के अंदर कचरे को साफ करना आसान है;

लंबे कॉलम का संरचनात्मक डिजाइन स्पिंडल और वर्कबेंच के नाक के छोर के बीच की दूरी को बढ़ाता है, जो चौथे शाफ्ट घटकों की स्थापना और अनुप्रयोग के लिए अधिक उपयुक्त है और प्रसंस्करण क्षेत्र को व्यापक बनाता है।

ट्रैक स्नेहन स्वचालित तेल, तेल इंजेक्शन का आंतरायिक समय मात्रात्मक नियंत्रण, चलती भागों का स्थायी स्नेहन;

संदर्भ विनिर्देश

यांत्रिक पारसिगर	इकाई	T650	T850	T1000	T1200
त्रिकोणीय यात्रा	मिमी	600 × 480x350	800 × 500 × 420	1000 × 500 × 450	1200 × 550 × 500
तालिका आकार	मिमी	650x475	1000x500	1300x550	1100x500
टी स्लॉट	मिमी	5-18x80	4-16x100	5-18x80	5-18x100
अधिकतम असर क्षमता	किलोभास	300	500	600	700
स्पिंडल एंड चेहरे से काम की सतह तक की दूरी	मिमी	150 ~ 500	140 ~ 560	150 ~ 600	150 ~ 650
स्पिंडल सेंटर से कॉलम गाइड रेल की दूरी	मिमी	541	580	580	605
एक्स अक्ष रेल विनिर्देश	मिमी	35	35	35	30
Y- अक्ष रेल विनिर्देश	मिमी	30	35	35	35
जेड अक्ष रेल विनिर्देश	मिमी	35	35	35	35
X/y/z पेंच विनिर्देश	मिमी	32x16	36x16	36x16	36x16
स्पिंडल विनिर्देश		BT30/φ 100	BT30/φ 100	BT30/φ 100	BT30/φ 100
अधिकतम धुरी गति	आरपीएम	20000	20000	20000	20000
स्पिंडल पावर	किलोवाट	5.5	5.5	5.5	7.5
X/y/z तीन-अक्ष मोटर शक्ति	किलोवाट	1.5/1.5/3	2/2/3	2/2/3	2/2/3
X/y/z तेजी से अधिकतम गति	एम/मेरी	48	48	48	48
X/y/z अधिकतम कटिंग गति	मिमी/मिनट	10000	10000	10000	10000
तीन-अक्ष स्थिति सटीकता	मिमी	± 0.003/300	± 0.003/300	± 0.003/300	± 0.003/300
तीन अक्ष दोहराया स्थिति सटीकता	मिमी	± 0.002/300	± 0.002/300	± 0.002/300	± 0.002/300
हवाई दबाव विनिर्देश	किग्रा/सेमी 2	6-7	6-7	6-7	6-7
मशीन आकार	मिमी	1770 × 2300 × 2100	2300 × 2200 × 2500	2600 × 2500 × 2800	3000 × 2800 × 3000
मशीन वजन	T	3.2	4.5	5.3	6.5

विभिन्न प्रकार के CNC सिस्टम विकल्प

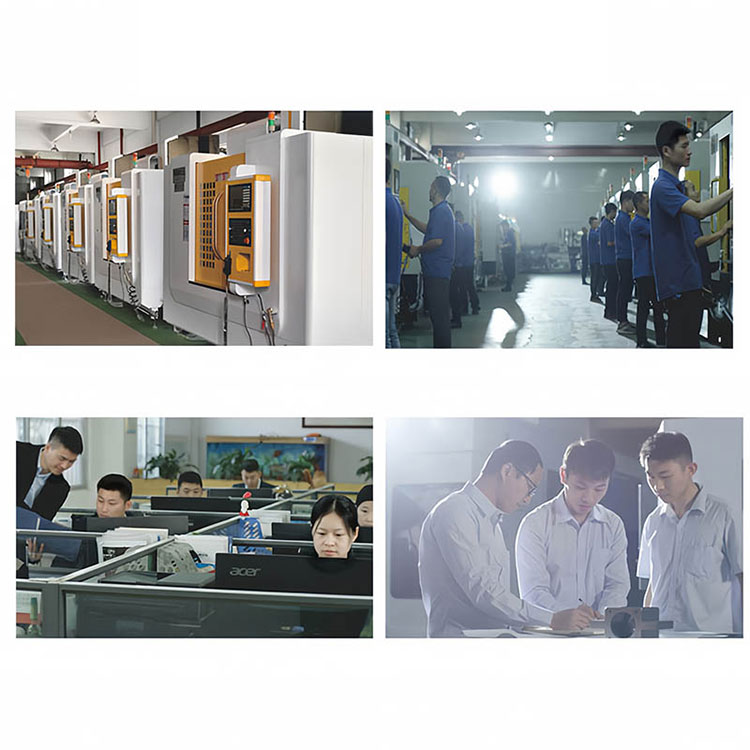

कंपनी की शक्ति

Drilling And Tapping Machine

उत्पादन प्रक्रिया

1, उच्च तापमान भट्ठी और छह महीने से अधिक की उम्र बढ़ने के उपचार द्वारा लोहे को कच्चा लोहा।

2, कठोर विधानसभा प्रक्रिया (रेल विधानसभा, लीड स्क्रू असेंबली, असर विधानसभा, आदि)।

3, उत्तम स्क्रैपिंग तकनीक (मोटर स्क्रैपर, स्पिंडल एंड स्क्रैपर, कॉलम इंस्टॉलेशन सरफेस स्क्रैपर)।

4, वैज्ञानिक उत्पादन, गुणवत्ता नियंत्रण प्रणाली की पूरी प्रक्रिया की ट्रेसबिलिटी।

Drilling And Tapping Machine

गुणवत्ता आश्वासन तंत्र

1। पिच त्रुटि का पता लगाने पर, XX और YY दिशाओं में रैखिक अक्ष गाइड रेल की सीधीता को एक ही समय में परीक्षण किया जा सकता है।

2, मशीन टूल के प्रत्येक भाग की मशीनिंग और असेंबली सटीकता सुनिश्चित करें। मशीन टूल की औपचारिक स्थिति सटीकता और बार -बार स्थिति सटीकता को मापा जाता है।

3, पूरी मशीन स्पिंडल और टेबल प्लेन की ऊर्ध्वाधर डिग्री की सटीकता का पता लगाती है, और 0.01 मिमी के भीतर सुनिश्चित करने के लिए सटीकता की आवश्यकता होती है।

4। जेड-एक्सिस गाइड रेल और वर्कबेंच की ऊर्ध्वाधरता पूरी मशीन द्वारा पता लगाया जाता है, और सटीकता की गारंटी 0.01 मिमी के भीतर है।

5। मशीन XY एक्सिस गाइड रेल की ऊर्ध्वाधरता का पता लगाती है, जिसके लिए 0.005 मिमी के भीतर सटीकता की आवश्यकता होती है।
