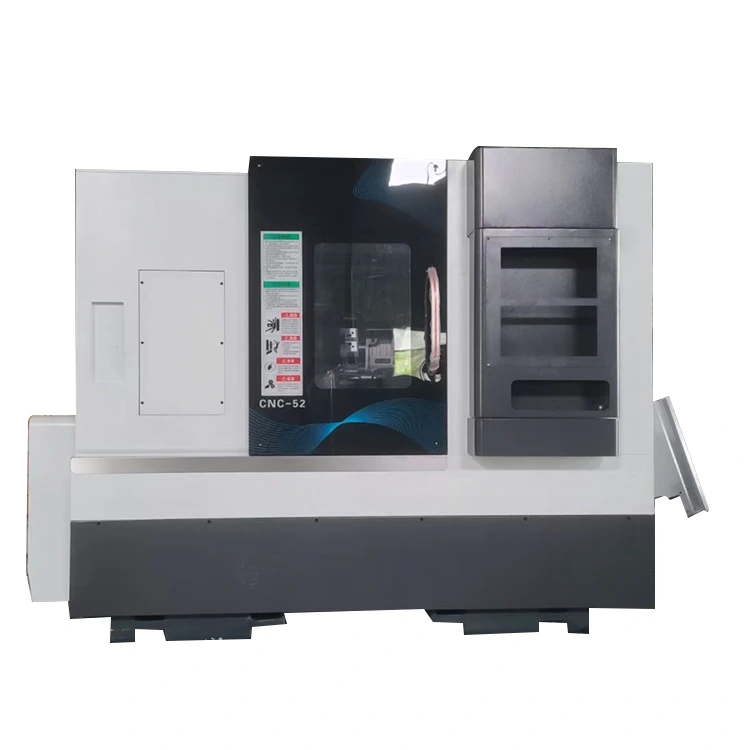

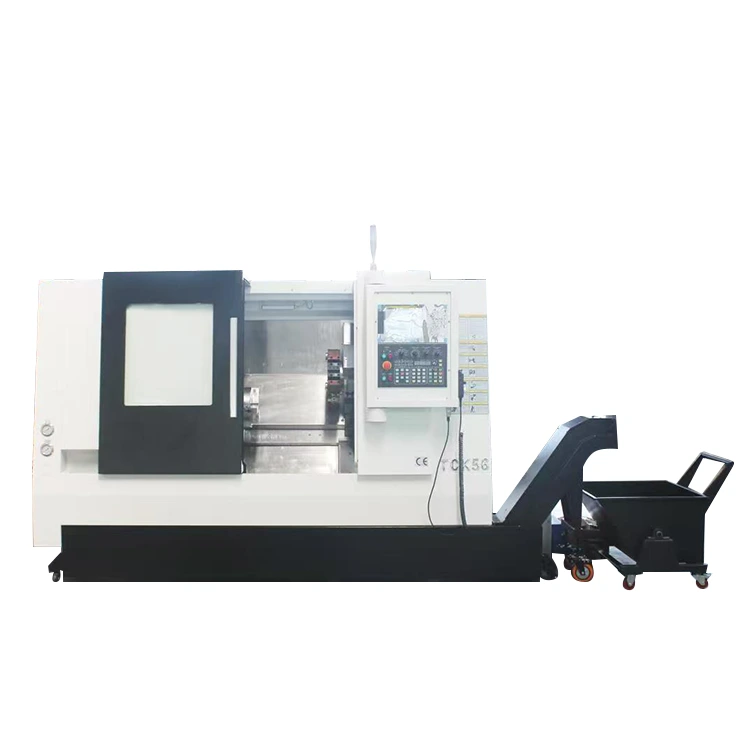

टेलस्टॉक के साथ सीएनसी टर्न-मिल सेंटर

नहीं।

नाम

इकाई

कल्पना

टिप्पणी

1

स्लाइड टेबल टॉप आयाम

मिमी

450*340

2

z अक्ष की अधिकतम यात्रा

मिमी

600

3

एक्स अक्ष की अधिकतम यात्रा

मिमी

300

4

अधिकतम स्विंग व्यास

मिमी

650

5

स्पिंडल से स्लाइड टेबल टॉप तक की दूरी

मिमी

170

6

धुरी केंद्र से जमीन तक की दूरी

मिमी

1100

7

अधिकतम मशीनिंग लंबाई

मिमी

475

उदाहरण के तौर पर NF80-170-BMT55-12T पावर बुर्ज लें

8

अधिकतम मोड़ व्यास

मिमी

500

9

स्पिंडल मॉडल(स्पिंडल व्यास)

मिमी

A2-6（200）

10

स्पिंडल गति

आरपीएम

0-4000

11

X、Z बॉल स्क्रू विशिष्टताएँ

32*10/40*10

जापानी THK बॉल स्क्रू, क्लास C3

12

एक्स-अक्ष रैखिक गाइड रेल

ताइवान हाईविन रोलर सीएलएसएस पी, आकार 35

4 स्लाइडर-मानक प्रकार

13

Z-अक्ष रैखिक गाइड रेल

ताइवान HIWIN रोलर सीएलएसएस पी आकार 35

4 स्लाइडर-विस्तारित-लंबाई वाले स्लाइडर

14

मुख्य X.Z मोटर की कनेक्शन विधि

टाइमिंग बेल्ट/डायरेक्ट ड्राइव/डायरेक्ट ड्राइव

15

एक्स.जेड. टेलस्टॉक मोटर फ्लैंज/स्पिगॉट

मिमी

130/110

16

मशीन का आकार

मिमी

2415*1257*1270

17

मशीन का शुद्ध वजन

के.जी

3800 किग्रा

आंतरिक और बाहरी सुरक्षा के साथ

18

उपकरण स्थापना विधि

170-बीएमटी55 पावर बुर्ज

19

मशीन का आधार प्रकार और झुकाव

30-डिग्री तिरछा बिस्तर

20

टेलस्टॉक

रैखिक गाइड टेलस्टॉक

21

टेलस्टॉक आगे बढ़ाने की विधि

हाइड्रोलिक प्रणोदन और सर्वो प्रणोदन

मानक-सुसज्जित हाइड्रोलिक टेलस्टॉक केंद्र

22

टेलस्टॉक की अधिकतम यात्रा

600

23

टेलस्टॉक की न्यूनतम प्रक्षेपण लंबाई

30 मिमी

24

टेलस्टॉक केंद्र मॉडल

MT5
