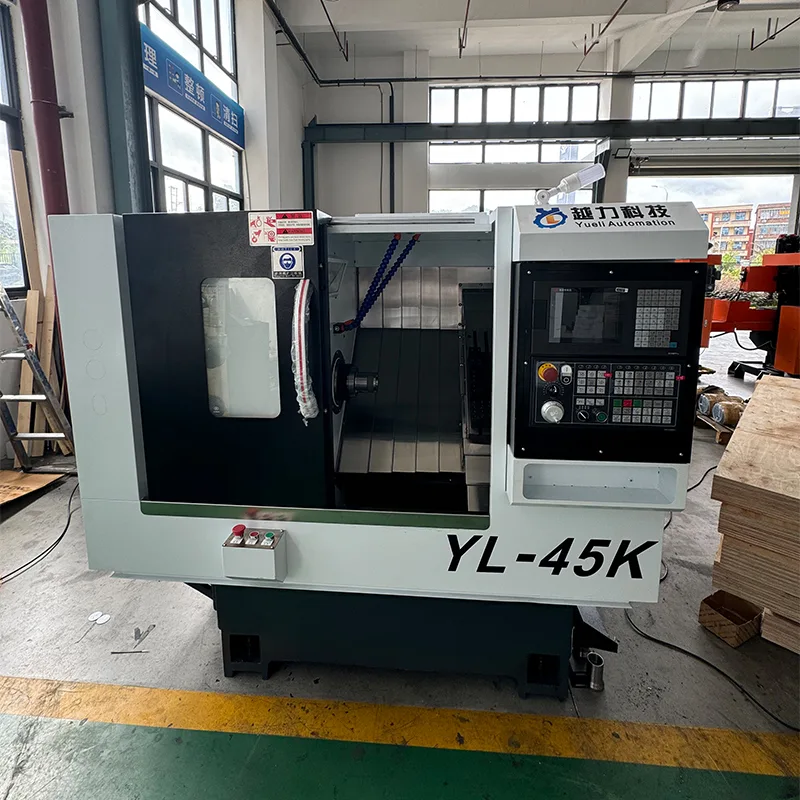

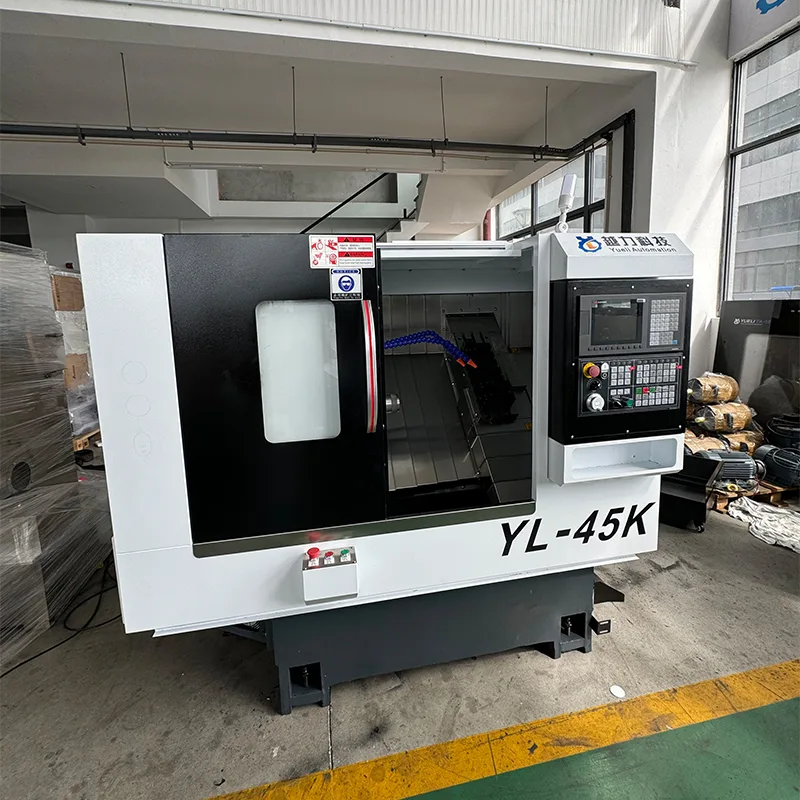

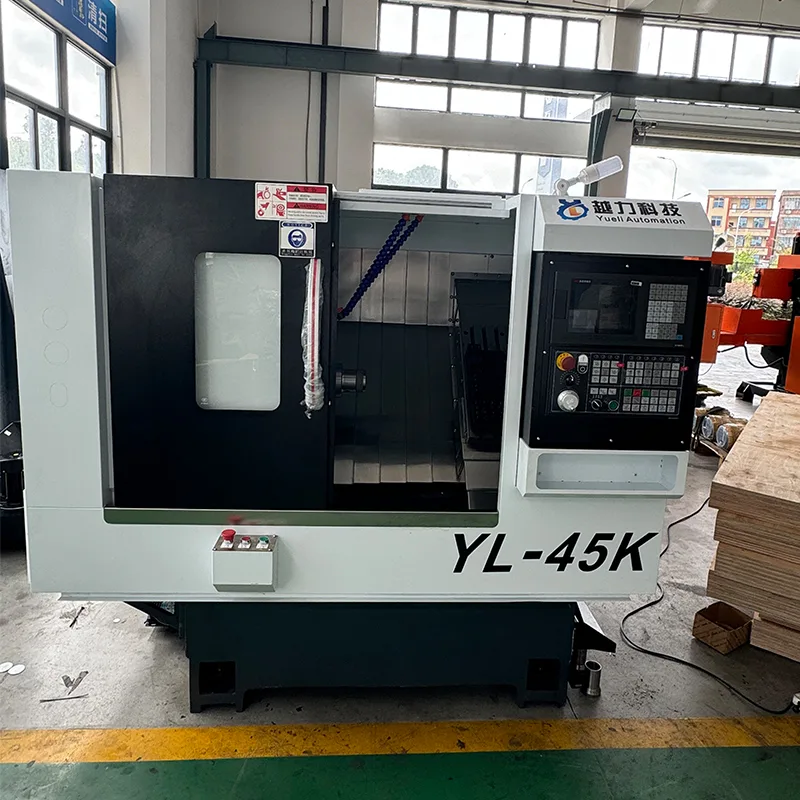

सर्वो बुर्ज और हाइड्रोलिक टेलस्टॉक के साथ सीएनसी तिरछा बिस्तर खराद

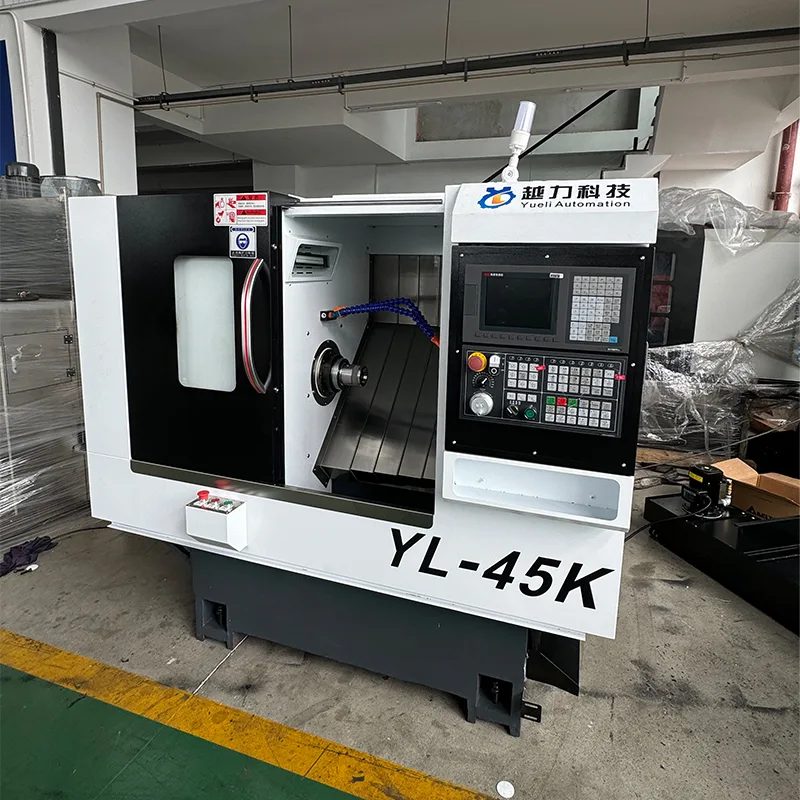

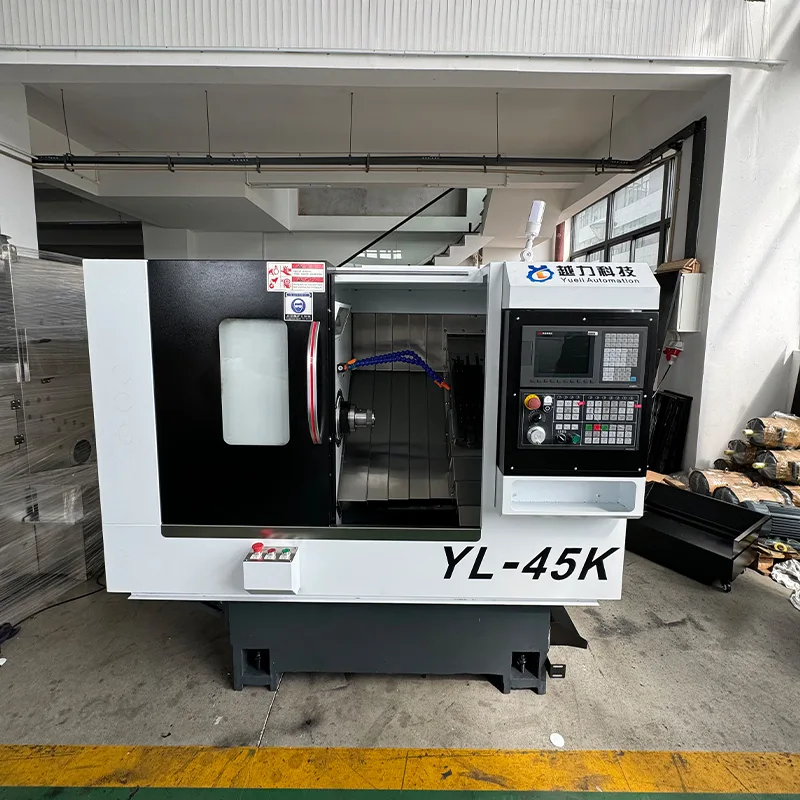

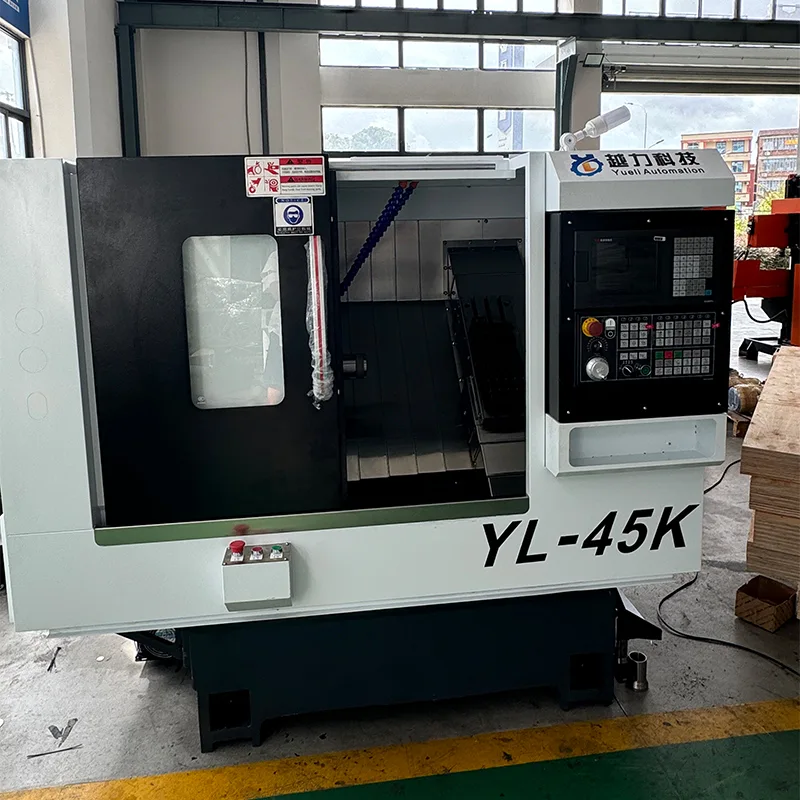

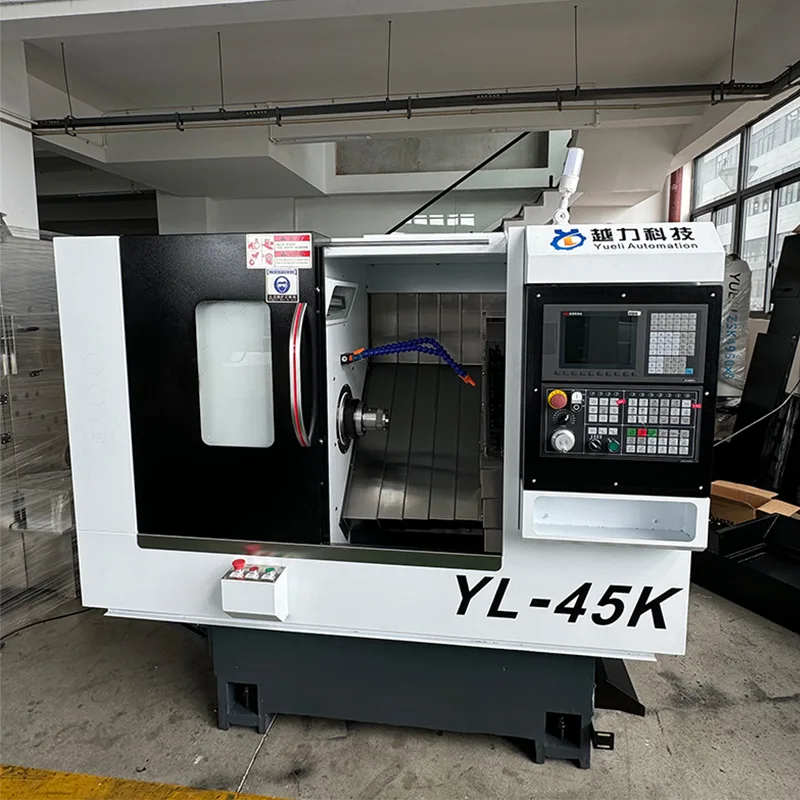

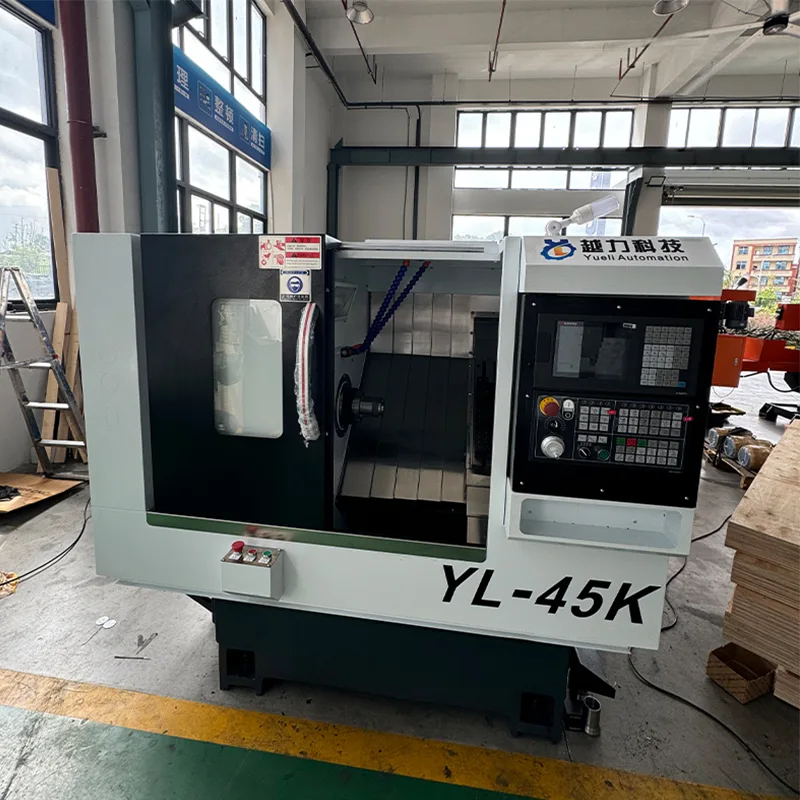

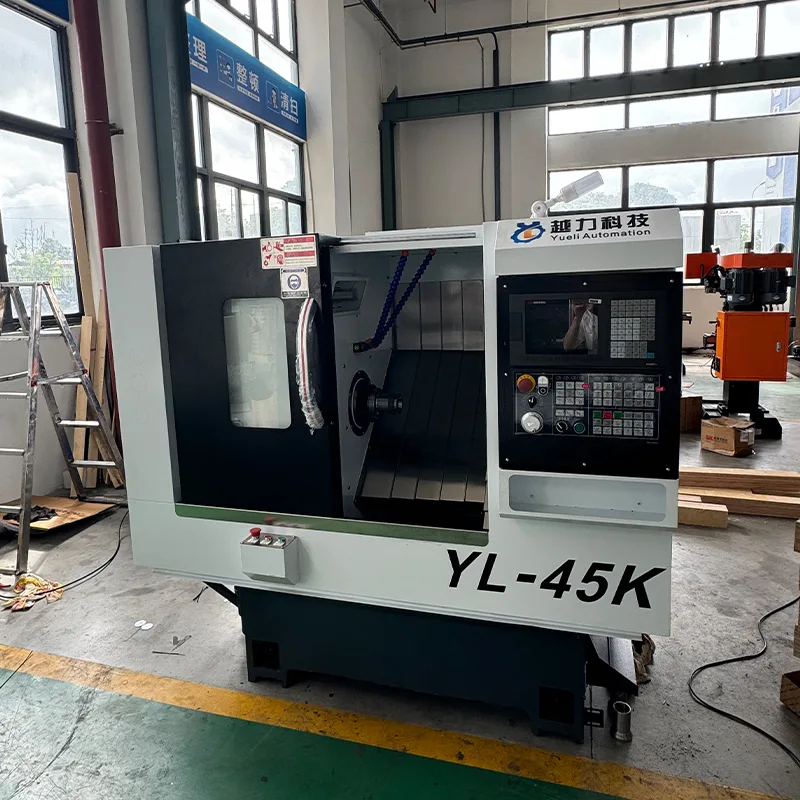

सर्वो बुर्ज और हाइड्रोलिक टेलस्टॉक (मॉडल YL-46K) के साथ सीएनसी स्लैंट बेड लेथ क्वांझोउ युएली ऑटोमेशन इक्विपमेंट कंपनी लिमिटेड द्वारा निर्मित एक सटीक टर्निंग मशीन है। 30-डिग्री स्लैंट बेड डिजाइन भारी कटिंग ऑपरेशन के दौरान कठोरता और कुशल चिप हटाने की सुविधा प्रदान करता है। FANUC Oi-TF PLUS (5) सीएनसी प्रणाली और जापान THK 32 मिमी सटीक बॉल स्क्रू और 30 मिमी रैखिक रोलर गाइड से सुसज्जित, मशीन लगातार सटीकता और दीर्घकालिक स्थिरता प्रदान करती है। 7.5KW Huahong स्पिंडल मोटर 0 से 5000 RPM की गति सीमा प्रदान करती है। MT4 टेपर और 500 मिमी यात्रा के साथ हाइड्रोलिक टेलस्टॉक स्थिर वर्कपीस होल्डिंग का समर्थन करता है, जबकि 63 सर्वो बुर्ज बेहतर उत्पादन दक्षता के लिए स्वचालित टूल परिवर्तन को सक्षम बनाता है।

मुख्य विशेषताएं

सर्वो बुर्ज और हाइड्रोलिक टेलस्टॉक के साथ सीएनसी स्लैंट बेड लेथ निम्नलिखित प्रमुख विशेषताएं प्रदान करता है।

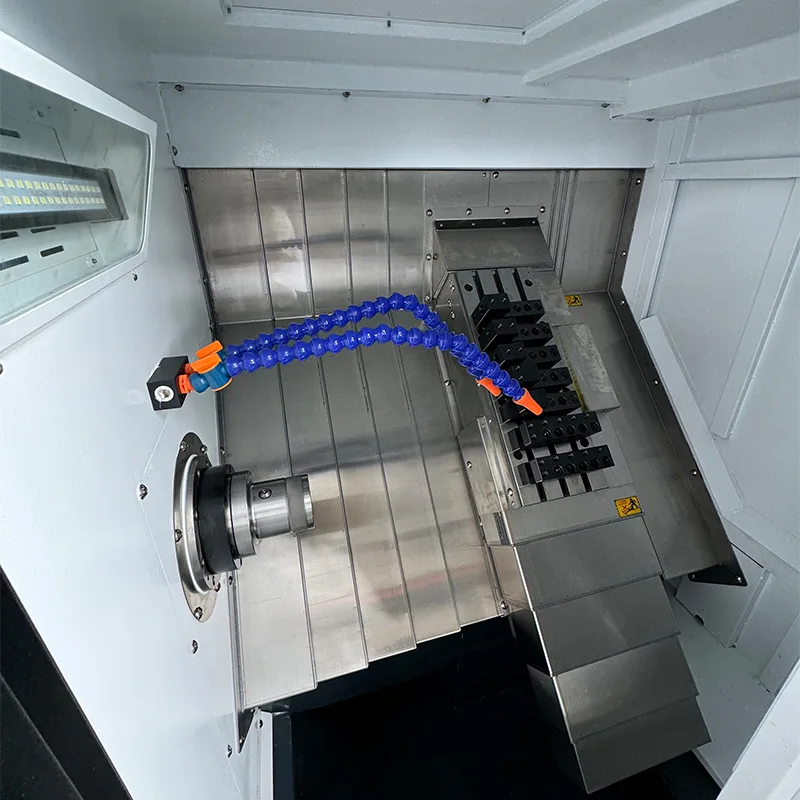

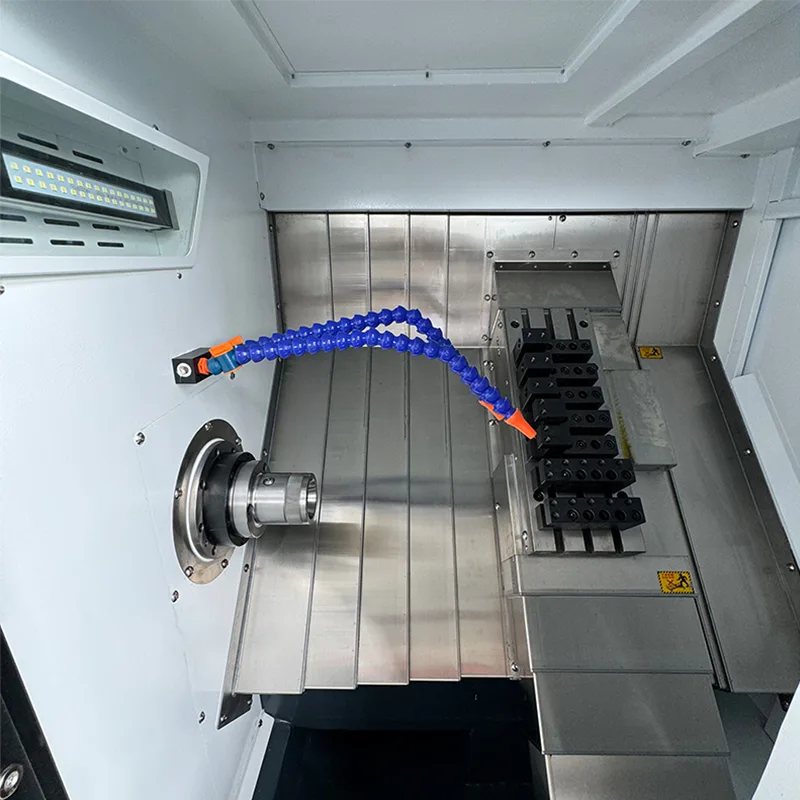

· तिरछा बिस्तर डिजाइन: मशीनिंग के दौरान बढ़ी हुई कठोरता और प्रभावी चिप प्रवाह के लिए 30-डिग्री तिरछा बिस्तर।

· उच्च-परिशुद्धता स्पिंडल: जापान एनएसके बियरिंग्स के साथ कार्ट्रिज-प्रकार की सटीक स्पिंडल असेंबली। 170 मिमी व्यास के साथ स्पिंडल मॉडल A2-5।

· प्रीमियम दिशानिर्देश: जापान THK 30 मिमी सटीक रैखिक रोलर गाइड। 4 मानक ब्लॉकों के साथ X अक्ष, 4 विस्तारित ब्लॉकों के साथ Z अक्ष।

· प्रिसिजन बॉल स्क्रू: एक्स और जेड दोनों अक्षों के लिए 10 मिमी पिच के साथ जापान टीएचके 32 मिमी बॉल स्क्रू।

· सर्वो बुर्ज: तीव्र और सटीक उपकरण अनुक्रमण के लिए 63 सर्वो बुर्ज।

· हाइड्रोलिक टेलस्टॉक: हाइड्रोलिक प्रणोदन के साथ रैखिक गाइड टेलस्टॉक। टेलस्टॉक MT4 टेपर के साथ 500 मिमी यात्रा करता है।

· मोटर ड्राइव सिस्टम: बेल्ट ड्राइव के साथ मुख्य स्पिंडल मोटर, डायरेक्ट ड्राइव कनेक्शन के साथ एक्स और जेड सर्वो मोटर्स।

तकनीकी निर्देश

निम्न तालिका सर्वो बुर्ज और हाइड्रोलिक टेलस्टॉक के साथ सीएनसी स्लैंट बेड लेथ के संपूर्ण तकनीकी मापदंडों को सूचीबद्ध करती है।

मशीन विन्यास

सर्वो बुर्ज और हाइड्रोलिक टेलस्टॉक के साथ सीएनसी स्लैंट बेड लेथ निम्नलिखित प्रमुख घटकों और ब्रांडों के साथ बनाया गया है।

· सीएनसी प्रणाली: फैनुक ओआई-टीएफ प्लस (5) फैनुक एक्स/जेड सर्वो मोटर्स और ड्राइव के साथ।

· स्पिंडल मोटर: हुआहोंग 7.5KW।

· बॉल स्क्रू: जापान THK 32 मिमी प्रिसिजन बॉल स्क्रू।

· रैखिक रोलर गाइड: जापान THK 30 मिमी सटीक रोलर गाइड।

· स्पिंडल असेंबली: जापान एनएसके बीयरिंग के साथ कार्ट्रिज परिशुद्धता प्रकार।

· हाइड्रोलिक रोटरी सिलेंडर: ताइवान।

· हाइड्रोलिक स्टेशन: ताइवान.

· पावर हेड: 3-स्टेशन, 11.4N.

· कूलेंट पंप: 750W.

मानक सहायक उपकरण

सर्वो बुर्ज और हाइड्रोलिक टेलस्टॉक के साथ प्रत्येक सीएनसी तिरछा बिस्तर खराद निम्नलिखित सहायक उपकरण के साथ आता है।

· क्लैम्पिंग सामग्री के लिए स्प्रिंग कोलेट - 1 टुकड़ा शामिल।

· टर्निंग टूल होल्डर - 3 टुकड़े।

· ड्रिलिंग उपकरण धारक - 2 टुकड़े।

· ड्रिलिंग टूल बार - ER20A एक्सटेंशन बार, 2 टुकड़े।

· हेक्स कुंजी सेट - 1 सेट.

अनुप्रयोग और लाभ

सर्वो बुर्ज और हाइड्रोलिक टेलस्टॉक के साथ सीएनसी स्लैंट बेड लेथ टर्निंग अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।

· प्रसंस्करण क्षमता: अधिकतम मोड़ व्यास 375 मिमी, चक के साथ अधिकतम मशीनिंग लंबाई 380 मिमी। स्टील, स्टेनलेस स्टील और अलौह धातुओं सहित विभिन्न प्रकार की सामग्रियों को संभालता है।

· उत्पादन क्षमता: 63 सर्वो बुर्ज तेजी से टूल इंडेक्सिंग, सेटअप समय को कम करने और बैच उत्पादन के लिए थ्रूपुट को बढ़ाने में सक्षम बनाता है।

· परिशुद्धता और स्थिरता: जापान THK गाइडवे और बॉल स्क्रू, FANUC सीएनसी नियंत्रण के साथ मिलकर, लगातार सटीकता और दोहराव सुनिश्चित करते हैं।

· वर्कपीस समर्थन: 500 मिमी यात्रा और एमटी4 टेपर के साथ हाइड्रोलिक टेलस्टॉक लंबे वर्कपीस के लिए सुरक्षित क्लैंपिंग प्रदान करता है।

· कठोर निर्माण: हेवी-ड्यूटी रोलर गाइड के साथ 30-डिग्री तिरछा बिस्तर स्थिर भारी काटने के संचालन का समर्थन करता है।

विनिर्माण और गुणवत्ता आश्वासन

सर्वो बुर्ज और हाइड्रोलिक टेलस्टॉक के साथ सीएनसी स्लैंट बेड लेथ सख्त गुणवत्ता नियंत्रण मानकों के तहत निर्मित किया जाता है।

· सभी प्रमुख घटक FANUC, जापान THK, जापान NSK और हुआहोंग सहित स्थापित ब्रांडों से प्राप्त किए गए हैं।

· बॉल स्क्रू, लीनियर गाइड और स्पिंडल असेंबलियों के लिए सटीक असेंबली प्रक्रियाएं।

· मशीन की सटीकता और विश्वसनीयता सुनिश्चित करने के लिए डिलीवरी से पहले कठोर निरीक्षण और परीक्षण।

· दस वर्षों से अधिक के विनिर्माण अनुभव और पेशेवर तकनीकी सहायता द्वारा समर्थित।

अक्सर पूछे जाने वाले प्रश्नों

इस स्लैंट बेड लेथ पर किस सीएनसी प्रणाली का उपयोग किया जाता है?

मशीन FANUC सर्वो मोटर्स और X और Z अक्षों के लिए ड्राइव के साथ FANUC Oi-TF PLUS (5) CNC सिस्टम का उपयोग करती है।

इस सीएनसी खराद की अक्ष यात्राएँ क्या हैं?

एक्स अक्ष यात्रा 200 मिमी है, और ज़ेड अक्ष यात्रा 460 मिमी है।

स्पिंडल गति और मोटर शक्ति क्या है?

स्पिंडल गति 0 से 5000 RPM तक होती है, जो 7.5KW हुआहोंग स्पिंडल मोटर द्वारा संचालित होती है।

किस प्रकार के गाइडवेज़ और बॉल स्क्रू का उपयोग किया जाता है?

मशीन जापान THK 32 मिमी प्रिसिजन बॉल स्क्रू और 30 मिमी प्रिसिजन लीनियर रोलर गाइड का उपयोग करती है।

मशीन का वजन और समग्र आयाम क्या है?

मशीन का आयाम 1875×1021×1263 मिमी है, और वजन लगभग 1.8 टन है।
