सर्वो बुर्ज और टेलस्टॉक के साथ तिरछा बिस्तर सीएनसी खराद

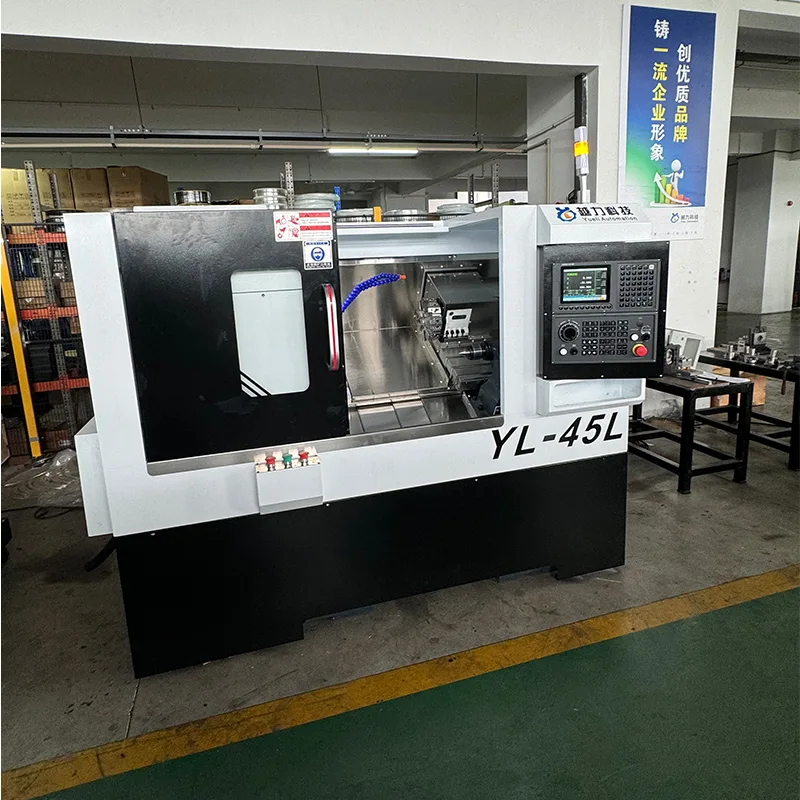

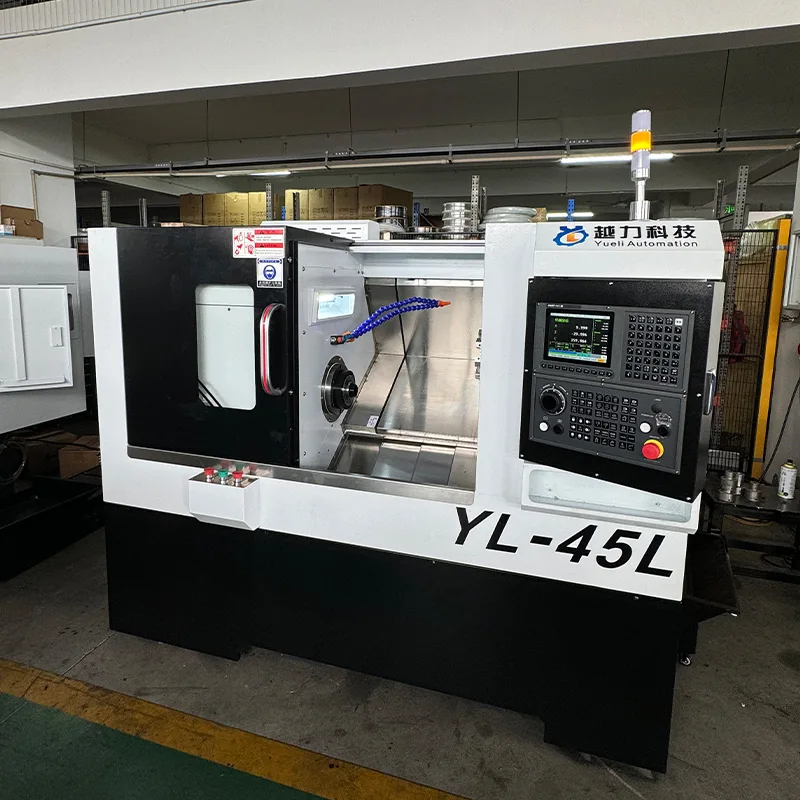

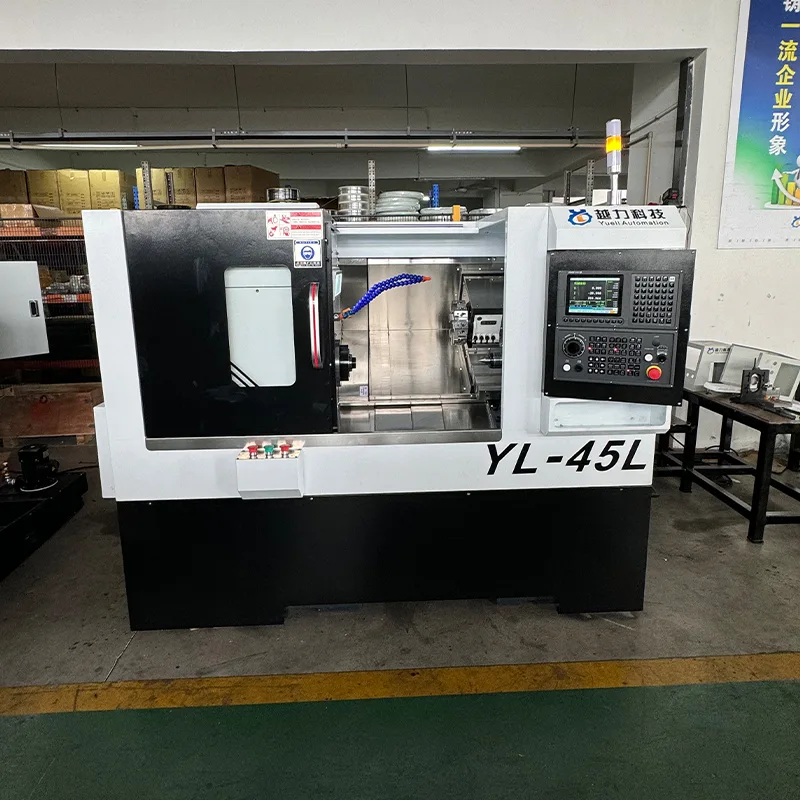

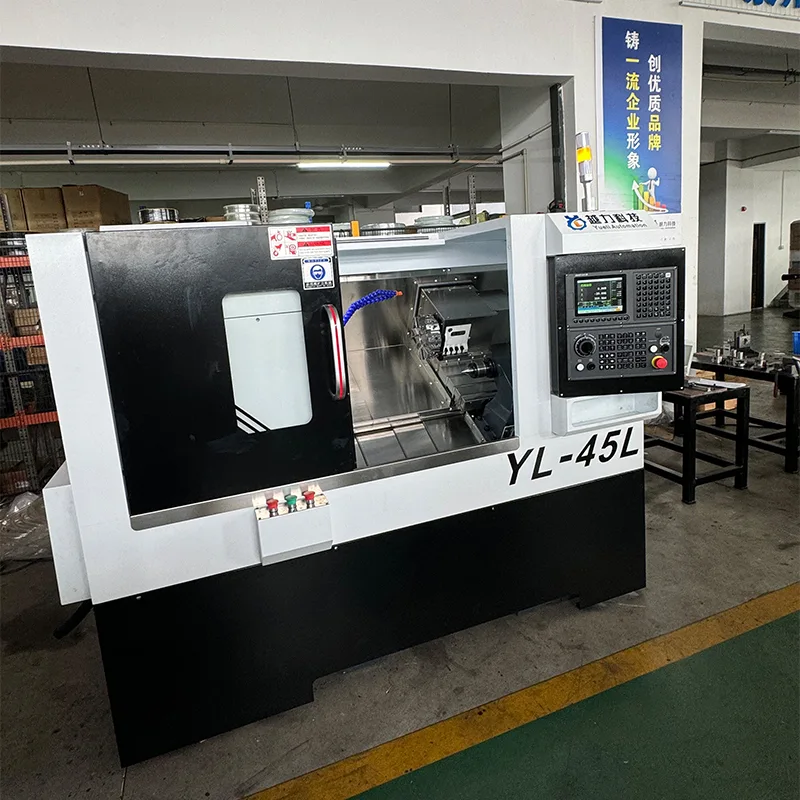

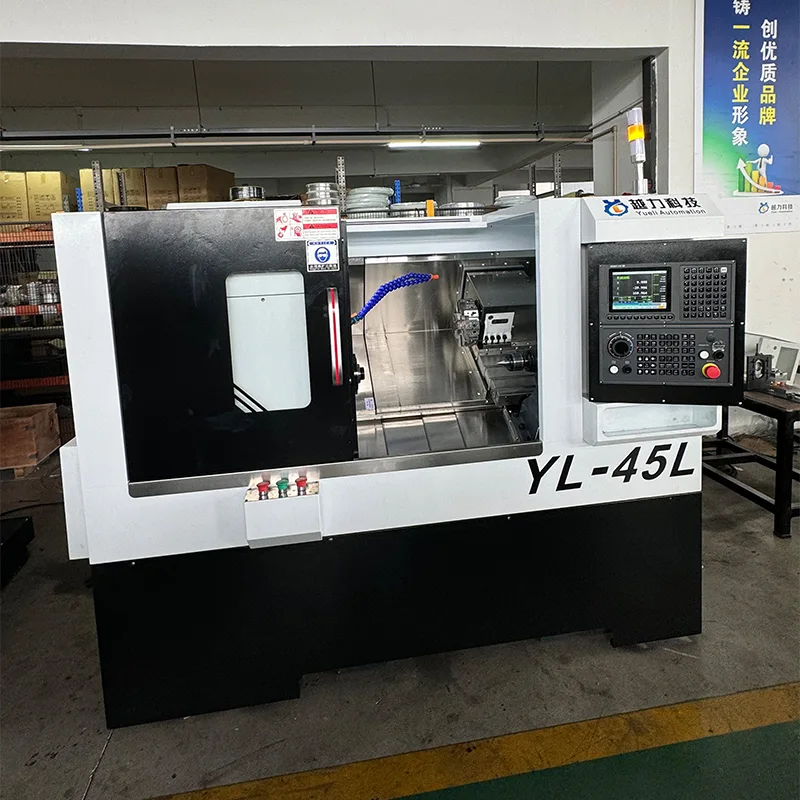

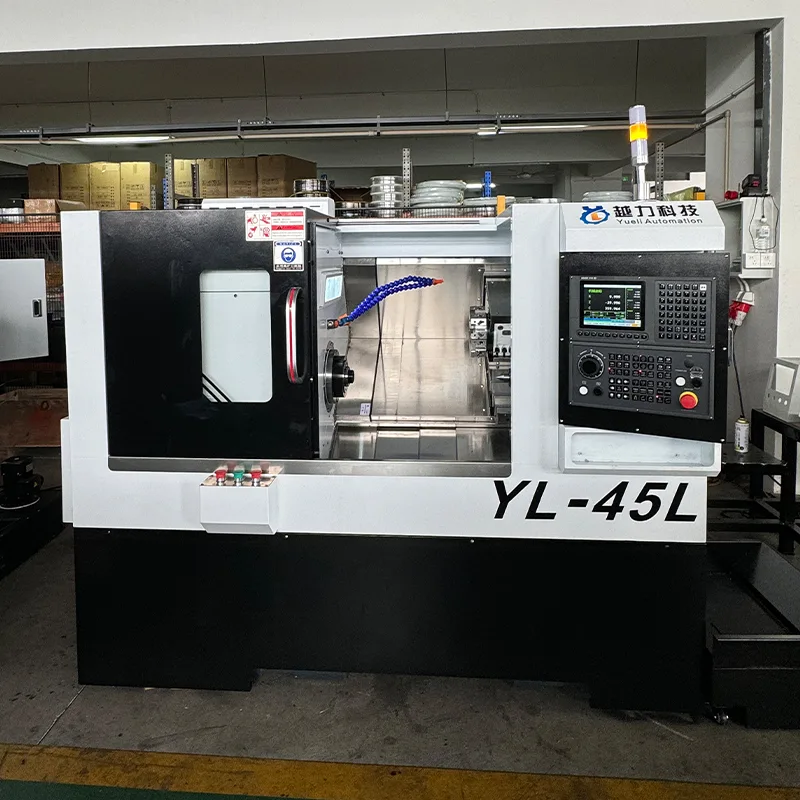

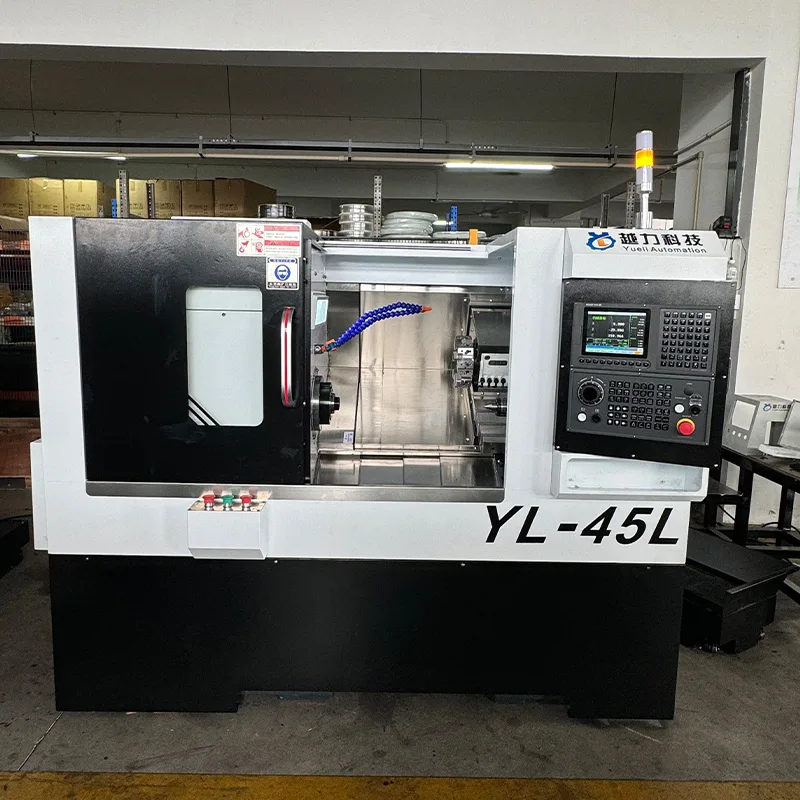

सर्वो बुर्ज और टेलस्टॉक (मॉडल YL-45L) के साथ स्लैंट बेड सीएनसी लेथ क्वांझोउ युएली ऑटोमेशन इक्विपमेंट कंपनी लिमिटेड द्वारा निर्मित है। मशीन में टूलींग के लिए 63 सर्वो बुर्ज के साथ 30-डिग्री तिरछा बेड डिजाइन है। यह FANUC Oi-TF PLUS (5) सीएनसी सिस्टम, जापान THK 32mm प्रिसिजन बॉल स्क्रू और 30mm प्रिसिजन लीनियर रोलर गाइड से लैस है, जो स्थिर और सटीक मशीनिंग प्रदर्शन प्रदान करता है। 7.5KW Huahong स्पिंडल मोटर के साथ स्पिंडल गति 0 से 5000 RPM तक होती है। मशीन में हाइड्रोलिक प्रोपल्शन के साथ एक लीनियर गाइड टेलस्टॉक है, टेलस्टॉक यात्रा 500 मिमी है, और टेलस्टॉक टेपर MT4 है। अधिकतम टर्निंग व्यास 375 मिमी है, और चक के साथ अधिकतम मशीनिंग लंबाई 380 मिमी है।

तकनीकी निर्देश

निम्नलिखित तकनीकी पैरामीटर सर्वो बुर्ज और टेलस्टॉक के साथ स्लैंट बेड सीएनसी लेथ पर लागू होते हैं।

मुख्य विन्यास

सर्वो बुर्ज और टेलस्टॉक के साथ स्लैंट बेड सीएनसी लेथ निम्नलिखित प्रमुख घटकों से सुसज्जित है।

मानक सहायक उपकरण

सर्वो बुर्ज और टेलस्टॉक के साथ स्लैंट बेड सीएनसी लेथ में निम्नलिखित सहायक उपकरण शामिल हैं।

मशीन की संरचना और मुख्य विशेषताएं

सर्वो बुर्ज और टेलस्टॉक के साथ स्लैंट बेड सीएनसी लेथ में निम्नलिखित संरचनात्मक और प्रदर्शन विशेषताएं शामिल हैं।

· बिस्तर: कठोरता और कुशल चिप प्रवाह के लिए 30-डिग्री तिरछा बिस्तर डिजाइन।

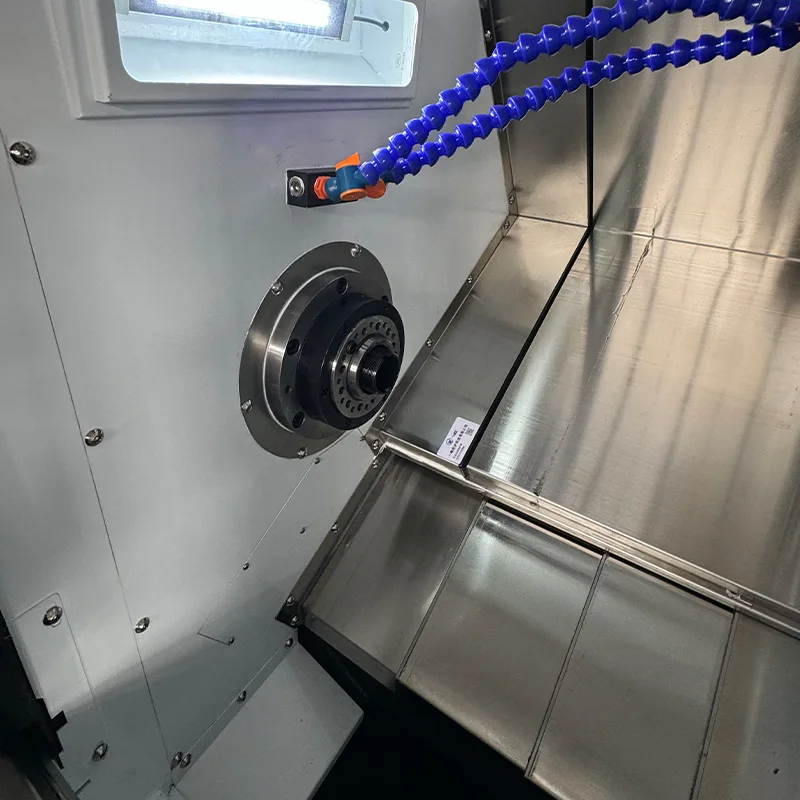

· स्पिंडल: जापान एनएसके बीयरिंग के साथ कार्ट्रिज सटीक स्पिंडल असेंबली। 170 मिमी व्यास के साथ स्पिंडल मॉडल A2-5। गति सीमा 0-5000 आरपीएम।

· दिशानिर्देश: जापान THK 30 मिमी सटीक रैखिक रोलर गाइड। 4 मानक ब्लॉकों के साथ X अक्ष, 4 विस्तारित ब्लॉकों के साथ Z अक्ष।

· बॉल स्क्रू: एक्स और जेड दोनों अक्षों के लिए 10 मिमी पिच के साथ जापान टीएचके 32 मिमी सटीक बॉल स्क्रू।

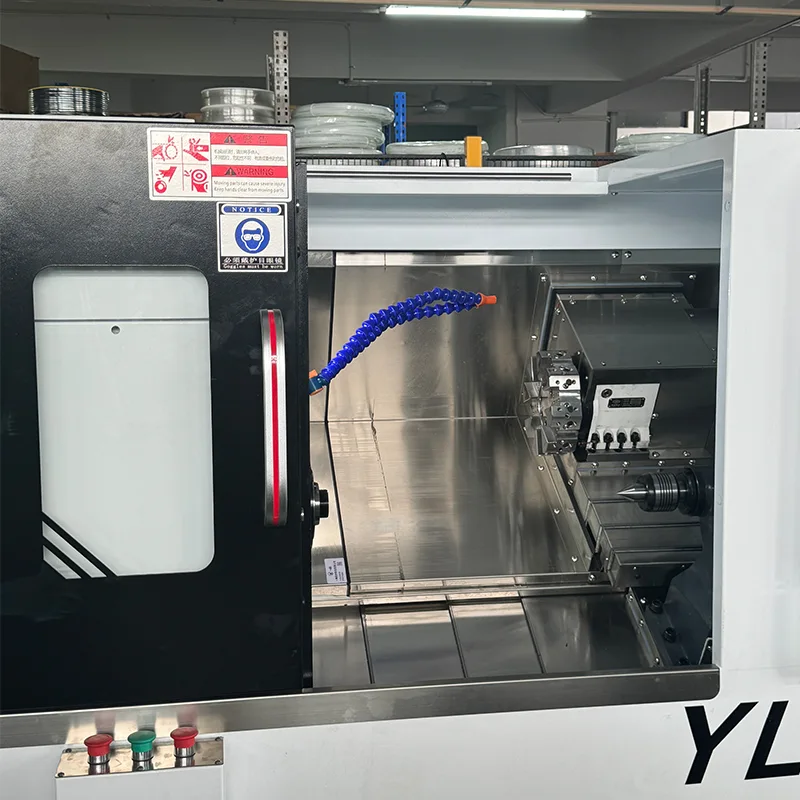

· टूलींग: स्वचालित उपकरण बदलने के लिए 63 सर्वो बुर्ज।

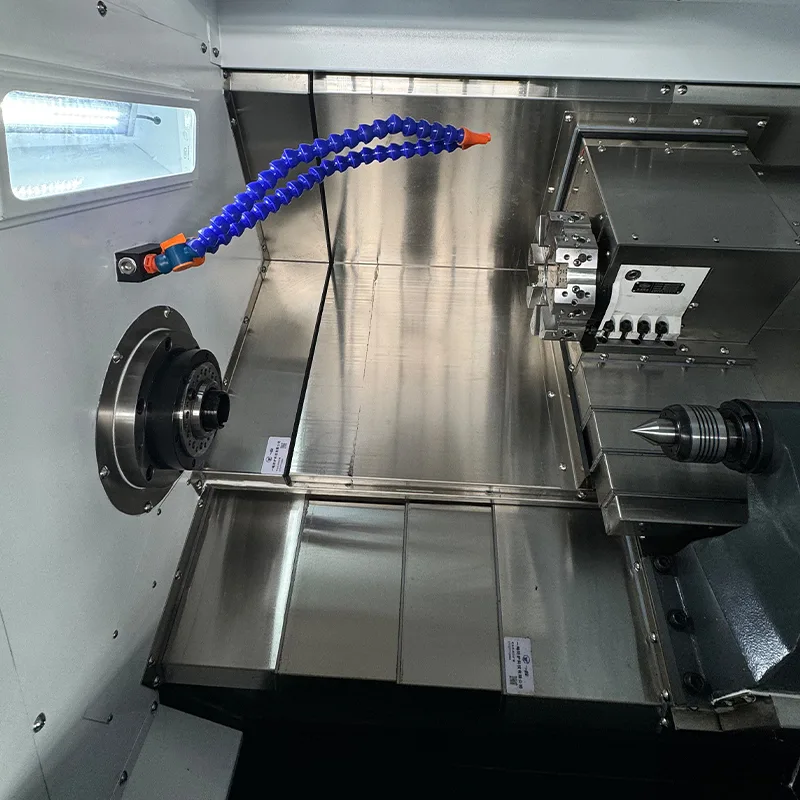

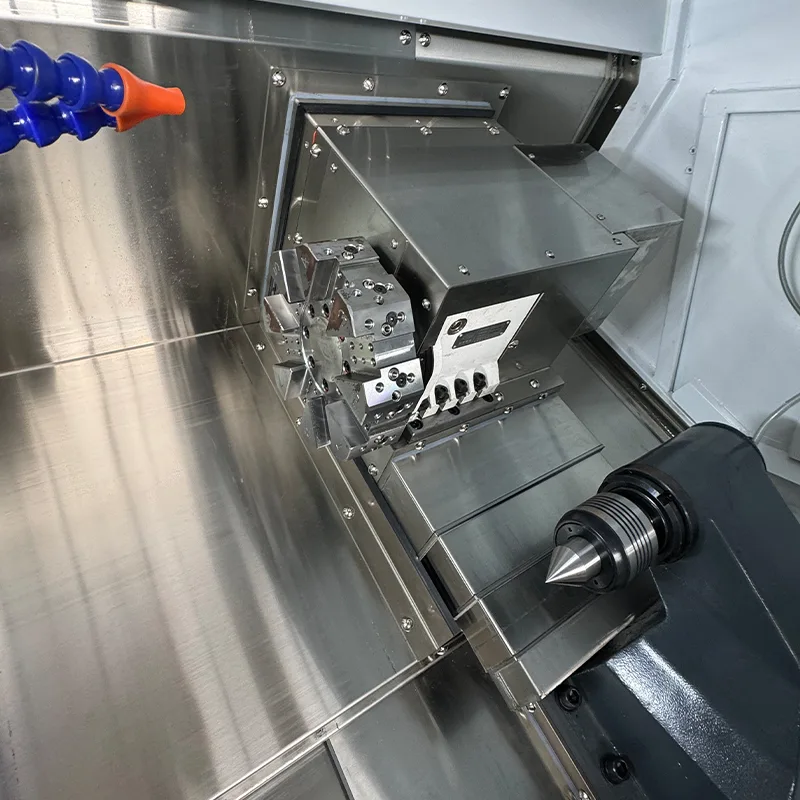

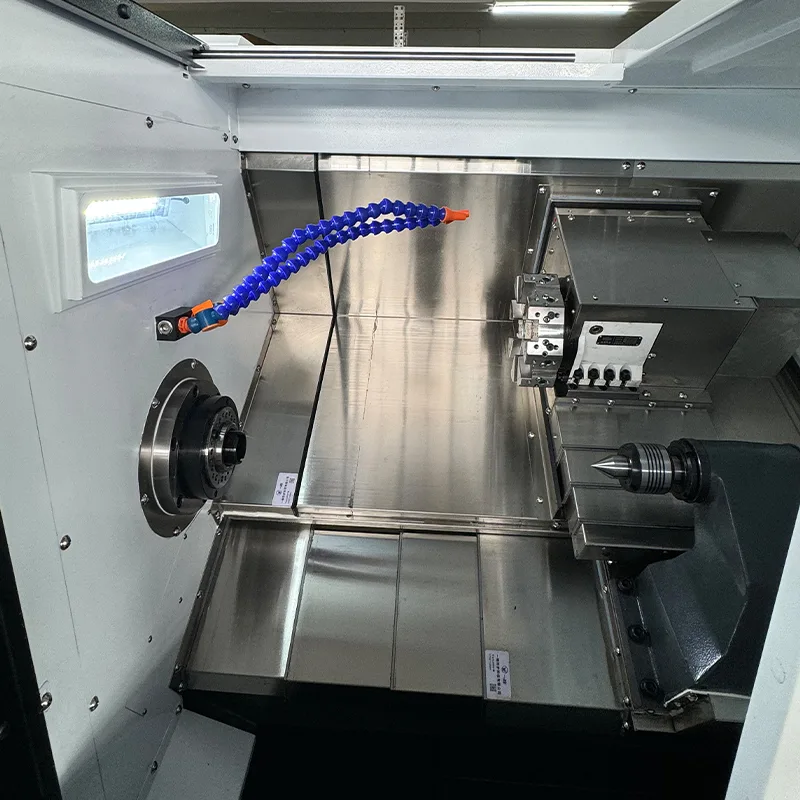

· टेलस्टॉक: हाइड्रोलिक प्रणोदन के साथ रैखिक गाइड टेलस्टॉक। टेलस्टॉक यात्रा 500 मिमी। टेलस्टॉक टेपर MT4.

· मोटर कनेक्शन: बेल्ट ड्राइव के साथ मुख्य मोटर, डायरेक्ट ड्राइव के साथ एक्स और जेड मोटर।

आदेश की जानकारी

निम्नलिखित मूल्य निर्धारण और ऑर्डरिंग विवरण सर्वो बुर्ज और टेलस्टॉक के साथ स्लैंट बेड सीएनसी लेथ पर लागू होते हैं।

· उत्पाद का नाम: तिरछा बिस्तर सीएनसी खराद (उपकरण बुर्ज प्रकार)

· मॉडल: YL-45L

· भुगतान शर्तें: 30% जमा, शिपमेंट से पहले शेष राशि

· वारंटी: भागों के लिए 1 वर्ष (मानव निर्मित क्षति को छोड़कर)

· कर: 13% वैट शामिल

· माल ढुलाई: शामिल

अक्सर पूछे जाने वाले प्रश्नों

इस तिरछा बिस्तर सीएनसी खराद की नियंत्रण प्रणाली क्या है?

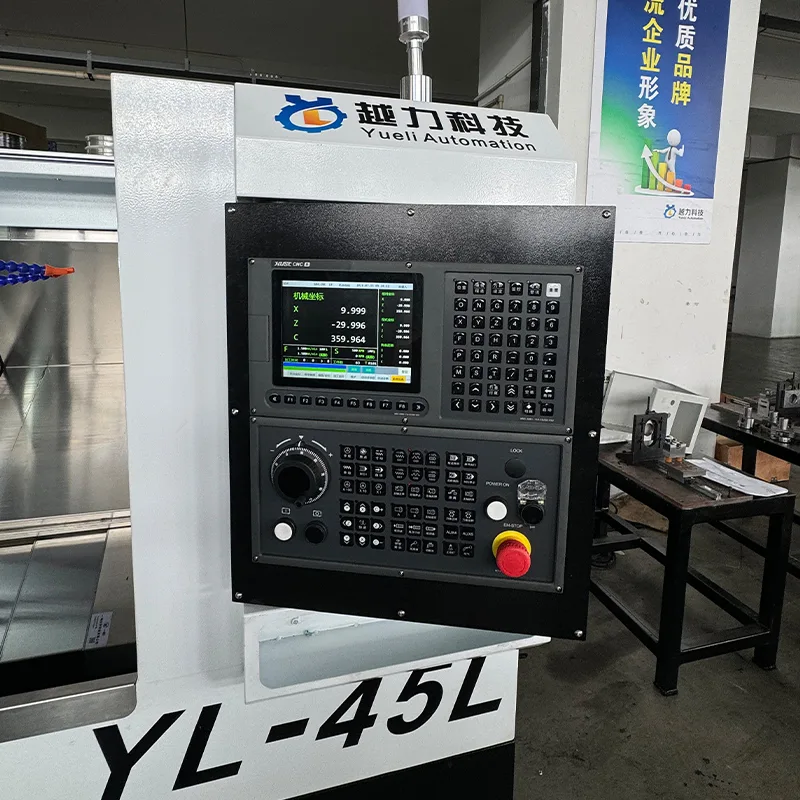

तिरछा बिस्तर सीएनसी खराद FANUC सर्वो मोटर्स और X और Z अक्षों के लिए ड्राइव के साथ FANUC Oi-TF PLUS (5) CNC प्रणाली का उपयोग करता है।

इस मशीन की X और Z अक्ष यात्रा क्या हैं?

X अक्ष यात्रा 200 मिमी है, और Z अक्ष यात्रा 460 मिमी है। स्पिंडल गति और स्पिंडल मोटर शक्ति क्या है?

स्पिंडल स्पीड रेंज 0 से 5000 आरपीएम है, और स्पिंडल मोटर पावर हुआहोंग से 7.5 किलोवाट है।

इस मशीन में किस प्रकार का बिस्तर और टूलींग है?

मशीन में स्वचालित उपकरण बदलने के लिए 63 सर्वो बुर्ज के साथ 30 डिग्री का तिरछा बिस्तर है।

दिशानिर्देश और बॉल स्क्रू विशिष्टताएँ क्या हैं?

X और Z अक्ष जापान THK से 32 मिमी सटीक बॉल स्क्रू और 30 मिमी सटीक रैखिक रोलर गाइड का उपयोग करते हैं।

इस सीएनसी खराद का वजन और आयाम क्या है?

मशीन का आयाम 1875×1021×1263 मिमी है, और वजन लगभग 1.8 टन है।

मशीन में किस प्रकार का टेलस्टॉक है?

मशीन में हाइड्रोलिक प्रोपल्शन के साथ एक लीनियर गाइड टेलस्टॉक है, टेलस्टॉक यात्रा 500 मिमी है, और टेलस्टॉक टेपर MT4 है।
