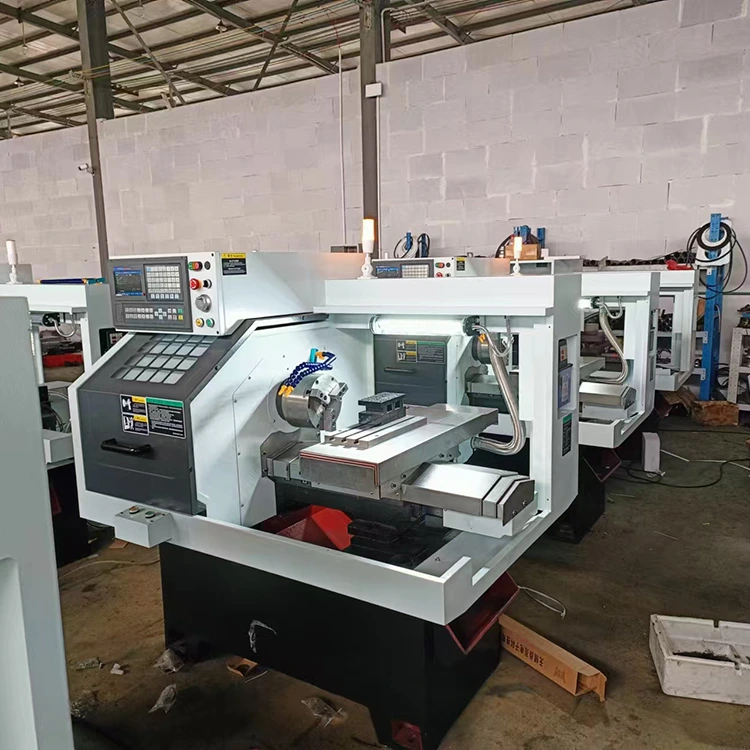

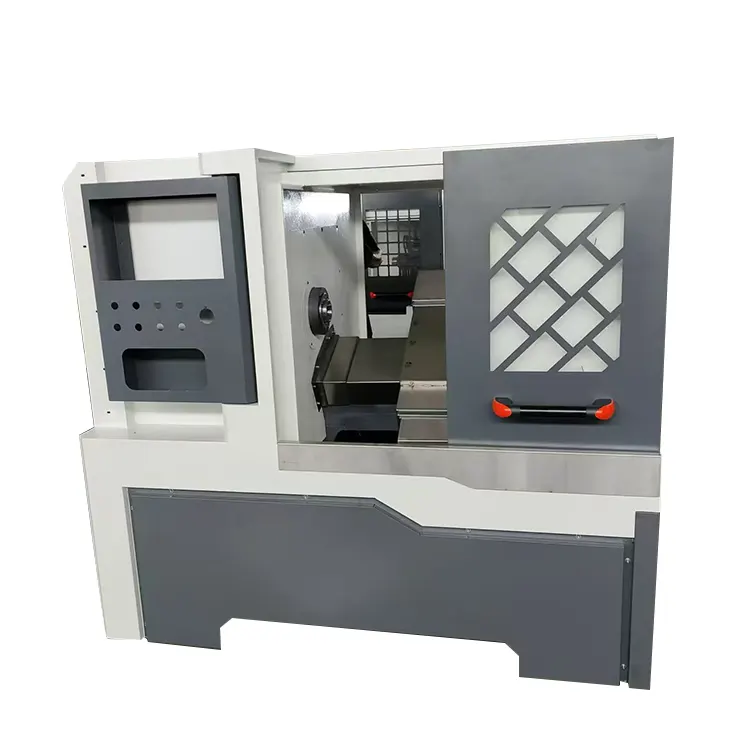

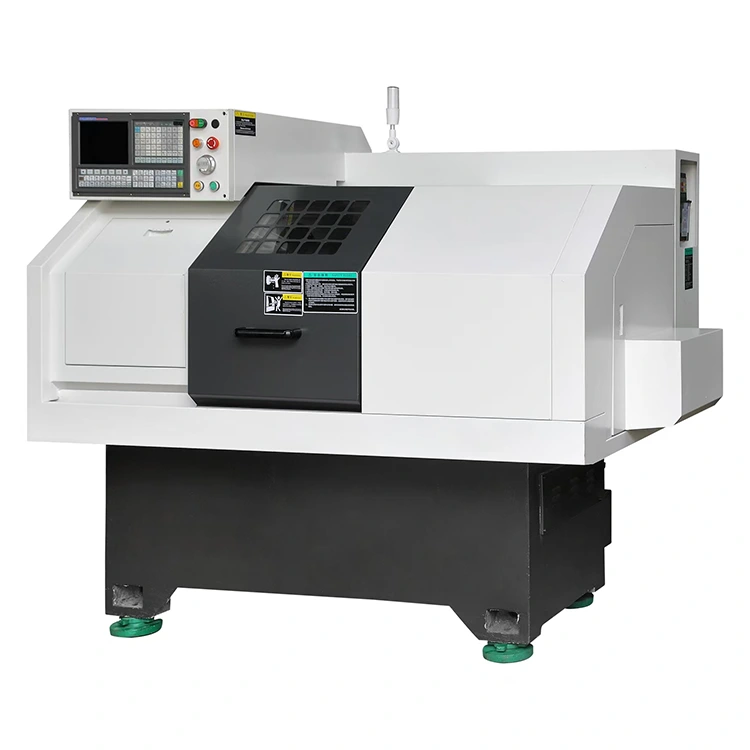

ट्रस इंटीग्रेटेड मशीन

ग्राहक

रजा

संविदा दर संख्या।

YL2025091101

संपर्क

रजा

बोली की तारीख

2025-9-11

सी.सी.

कोटेशन की वैधता

30 दिन

टेलीफोन

डिलीवरी का समय

जमा मिलने के 20 दिन बाद

कीमत

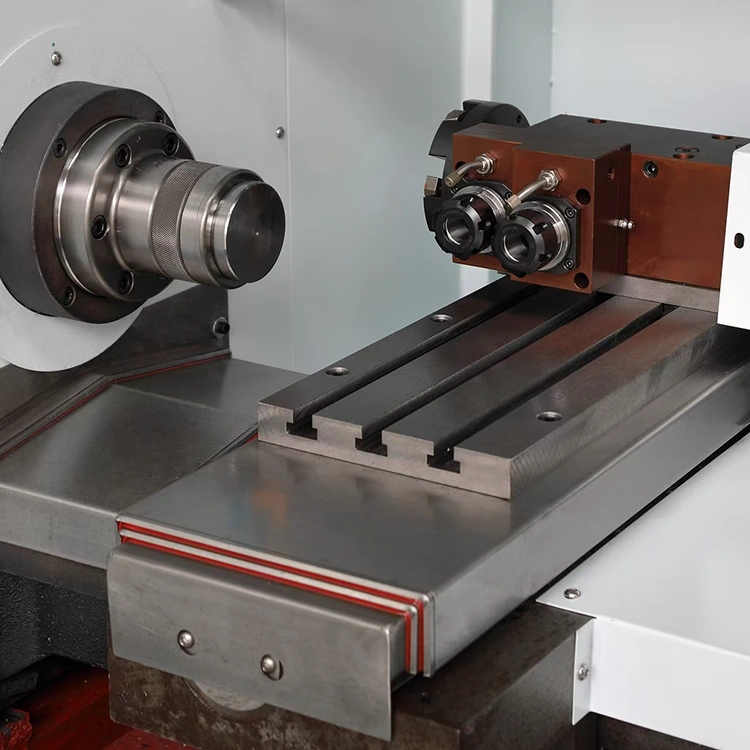

0640 (फ्लाई-कटर पावर हेड और स्क्वायर टूल बुर्ज सहित)

RMB42000SET

भुगतान

टी/टी.30% जमा के रूप में, 70% भुगतान डिलीवरी से पहले।

गारंटी

एक वर्ष।

तस्वीर

 नाम

 कल्पना

प्रसंस्करण क्षमता

बिस्तर पर अधिकतम स्विंग व्यास (मिमी)

280

गाड़ी के ऊपर अधिकतम स्विंग व्यास (Φ/मिमी)

f160

अधिकतम मोड़ लंबाई (Φ/मिमी)

280

अधिकतम मोड़ व्यास (Φ/मिमी)

280

बार स्टॉक के लिए अधिकतम थ्रू-होल व्यास (Φ/मिमी)

42

धुरा

स्पिंडल नाक प्रकार (जीबी 5900.1)

ए2-5

 स्पिंडल लाइनर छेद का टेपर

21°

GB21°

स्पिंडल थ्रू-होल व्यास (Φ/मिमी)

49

 स्पिंडल ड्रॉबार थ्रू-होल व्यास

41.5

स्पिंडल ड्रॉबार धागा

एम48×1.5

स्पिंडल गति सीमा (आर/मिनट)

0-3000（4000）

मानक विन्यास: 0-3000 (वैकल्पिक: 4000)

 स्पिंडल गियर शिफ्टिंग मोड

32

स्वतंत्र स्पिंडल: 3 सामने, 2 पीछे

मुख्य मोटर पावर (सतत रेटिंग) (किलोवाट)

4

मुख्य मोटर पावर (तात्कालिक अधिकतम मूल्य) (किलोवाट)

4

एक्स-एक्सिस रैपिड ट्रैवर्स स्पीड (एम/मिनट)

15

जेड-एक्सिस रैपिड ट्रैवर्स स्पीड (एम/मिनट)

15

एक्स-एक्सिस सर्वो मोटर टॉर्क (एनएम)

110/6.4

जेड-एक्सिस सर्वो मोटर टॉर्क (एनएम)

110/6.4

एक्स-एक्सिस स्ट्रोक (मिमी)

640

Z-अक्ष स्ट्रोक (मिमी)

280

एक्स-एक्सिस और जेड-एक्सिस मोटर कनेक्शन विधि

 प्रत्यक्ष युग्मन

Z-अक्ष गाइडवे

Z-30-640

Z-अक्ष बॉल स्क्रू 30-640 वर्ग प्रकार

एक्स-आफ्टर।

एक्स-30-540

एक्स-अक्ष बॉल स्क्रू 30-540 वर्ग प्रकार

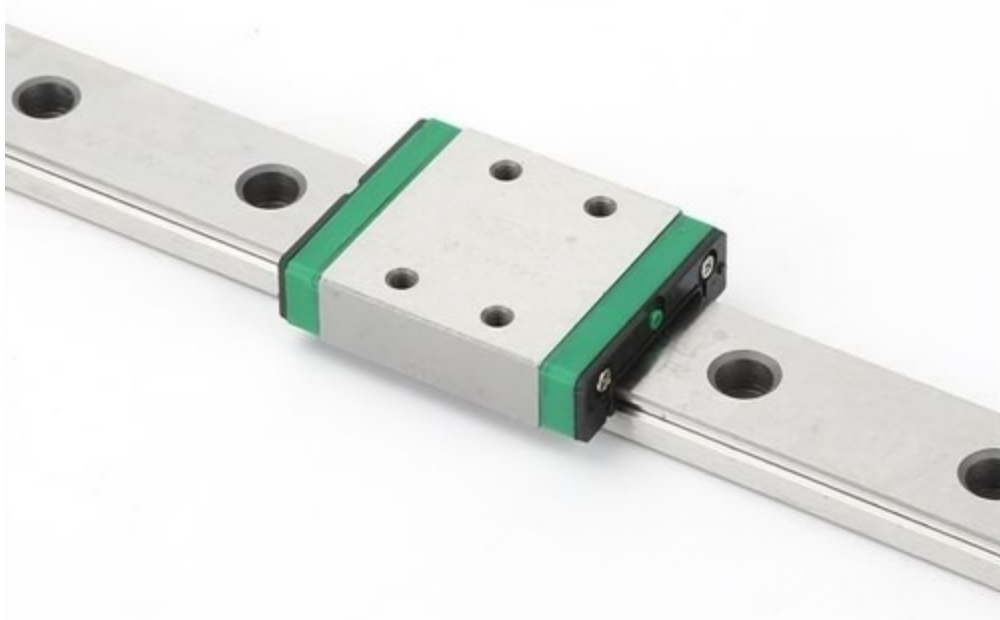

 गाइडवे प्रकार

(30एफजेडएस)

रैखिक गाइडवे (30FZS)

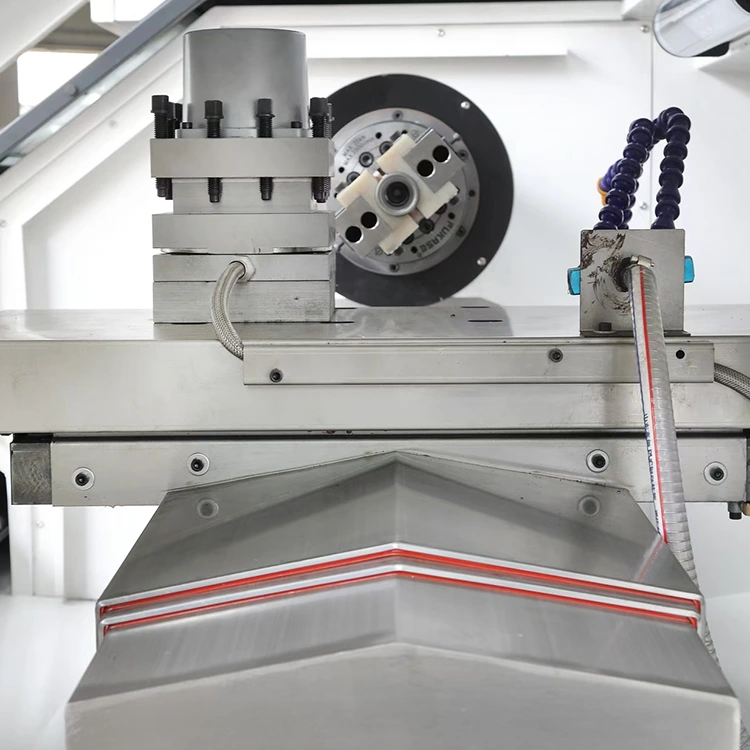

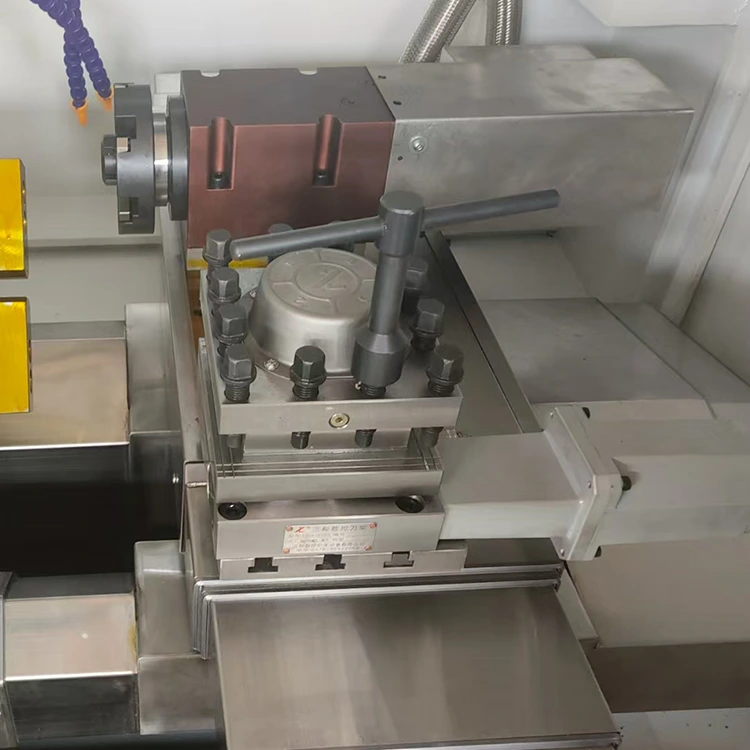

उपकरण बुर्ज

 उपकरण बुर्ज प्रकार

6125

 टूल स्टेशनों की संख्या

(एमएम)

उपकरण का आकार (मिमी)

20*20

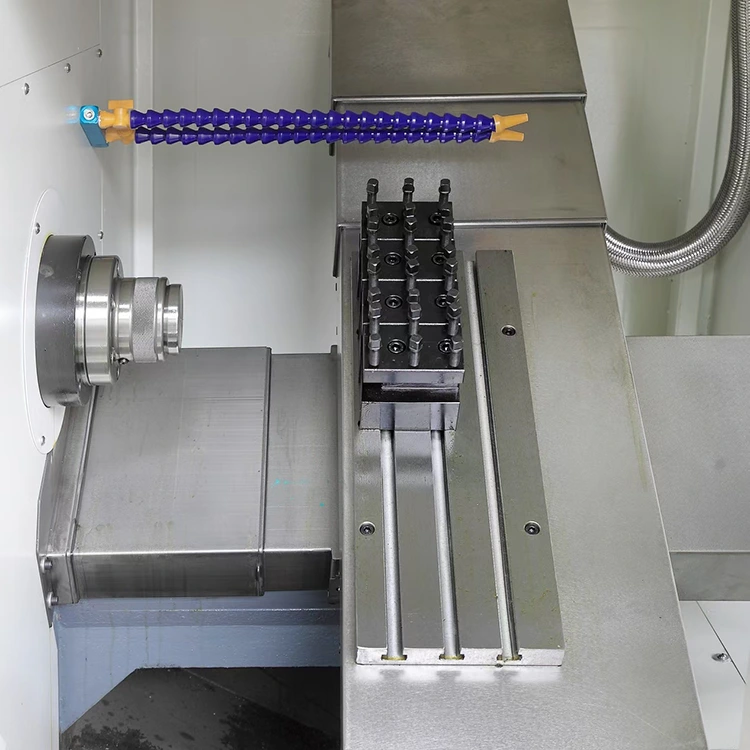

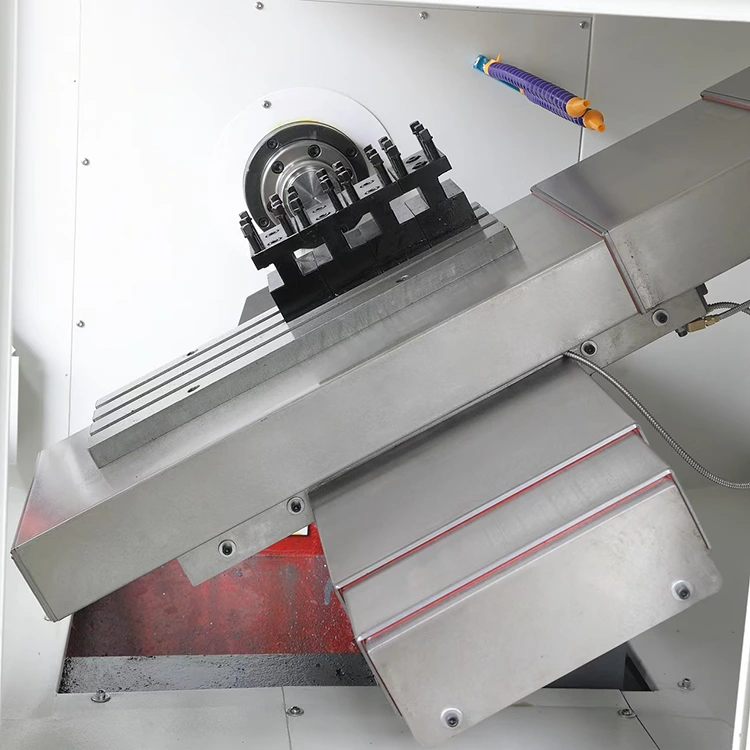

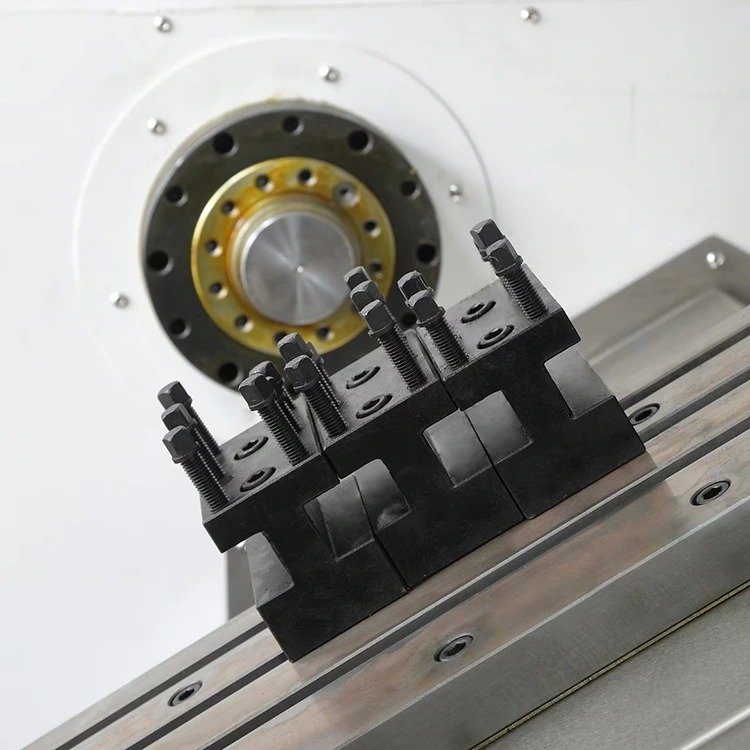

फिक्स्ड टूल पोस्ट (20×20)

पुलिंदा

एक्स-अक्ष मानक स्ट्रोक

2400 मिमी

एक्स-एक्सिस मैक्सस्पीड

1.5मिमी/सेकेंड

Y-अक्ष मानक स्ट्रोक

650 मिमी

Y-अक्ष अधिकतम गति

1 मी/से

Z-अक्ष मानक स्ट्रोक

1000 मिमी

Z-अक्ष अधिकतम गति

1.5 मी/से

 जमीन से ट्रे की ऊंचाई

1100 मिमी

 ट्रे का आकार

550*350मिमी

 ट्रे की संख्या

2

2 तस्वीरें

 ट्रस सामग्री

इस्पात

 ग्रिपर का अंत

，

वायवीय क्लैंपिंग वायवीय रोटेशन

 ट्रांसमिशन मोड

झुके हुए रेल रैक के साथ रैखिक गाइडवे

 इनपुट वोल्टेज

220V

 इनपुट वायु दाब

0.5-0.8 पा

बिजली की आपूर्ति

 रेटेड कुल शक्ति

9 किलोवाट

 रेटेड कुल वर्तमान

20ए

कल्पना

 मशीन वजन

900 किग्रा

मशीन का आकार (L×W×H)

1650×1250×1600मिमी

अन्य

 क्लैंपिंग विधि

चक व्यास (वैकल्पिक)

 जल पंप शक्ति

380V/90w

बॉल स्क्रू मॉडल (एक्स-अक्ष)

2508

बॉल स्क्रू मॉडेल (जेड-अक्ष)

3208

चिप कन्वेयर प्रकार (वैकल्पिक खरीद)

मशीनिंग फ़ील्ड

 ऑटो मोटरसाइकिल के पुर्जे और हार्डवेयर सहायक उपकरण
