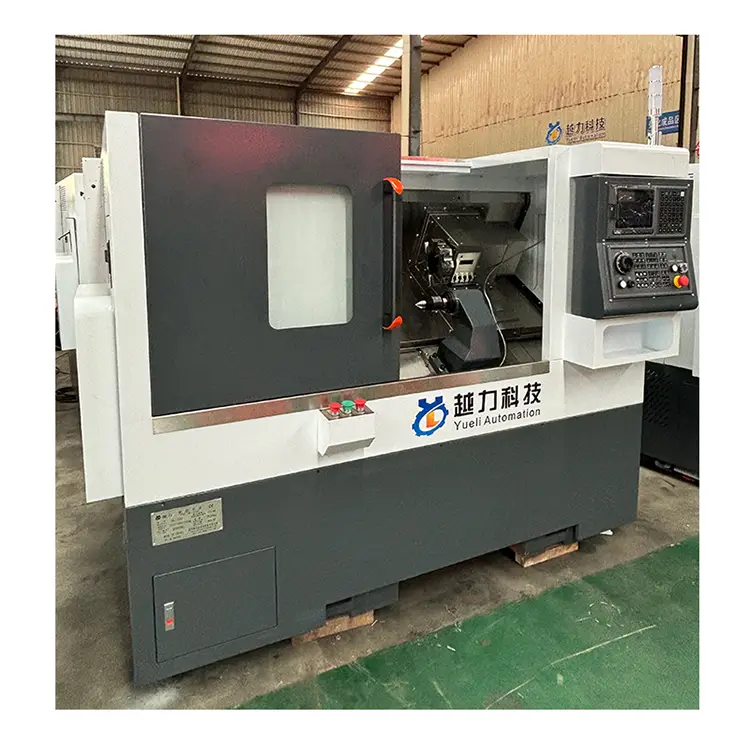

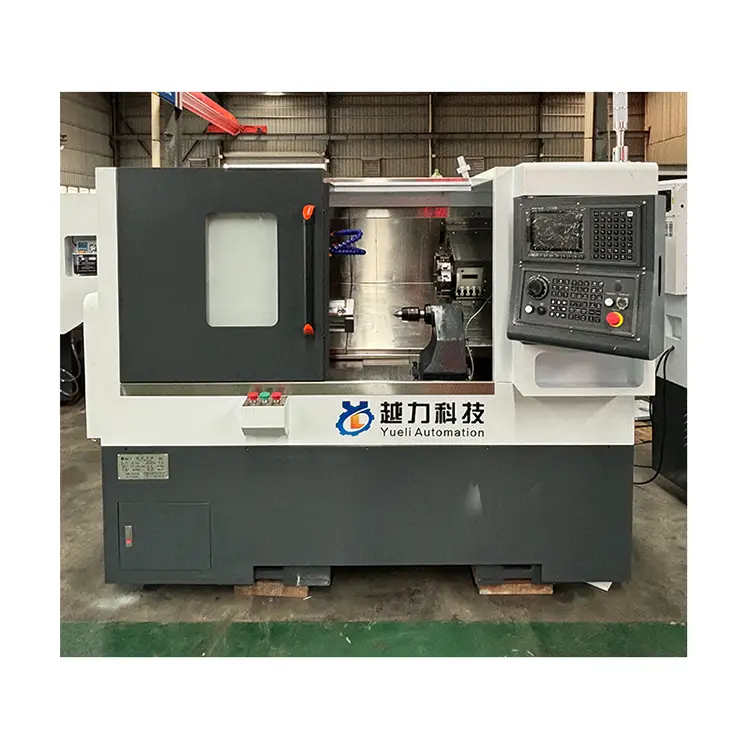

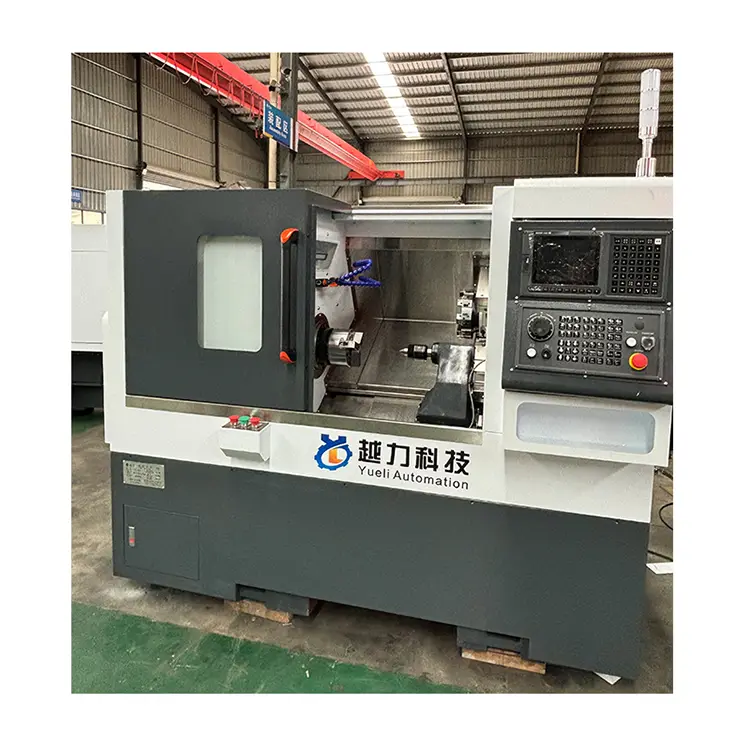

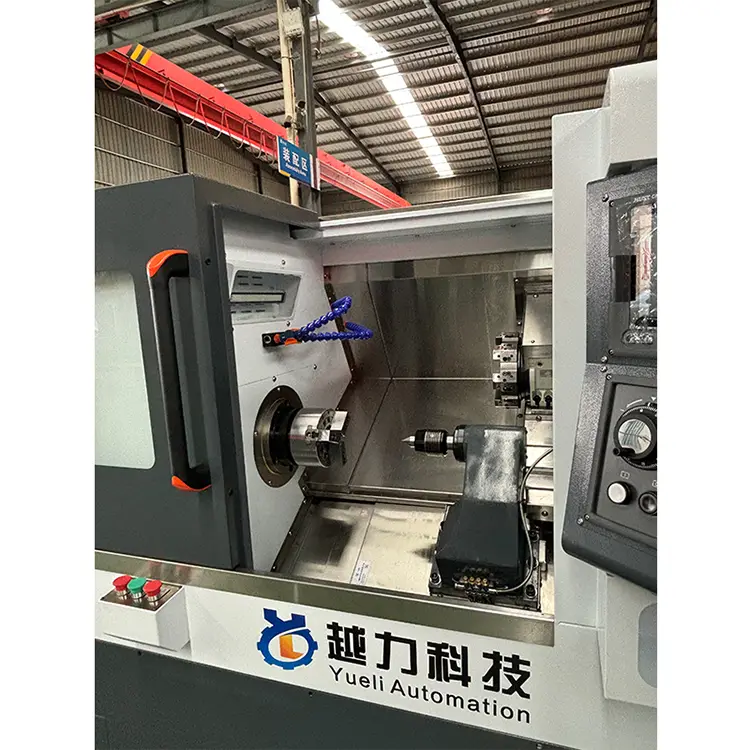

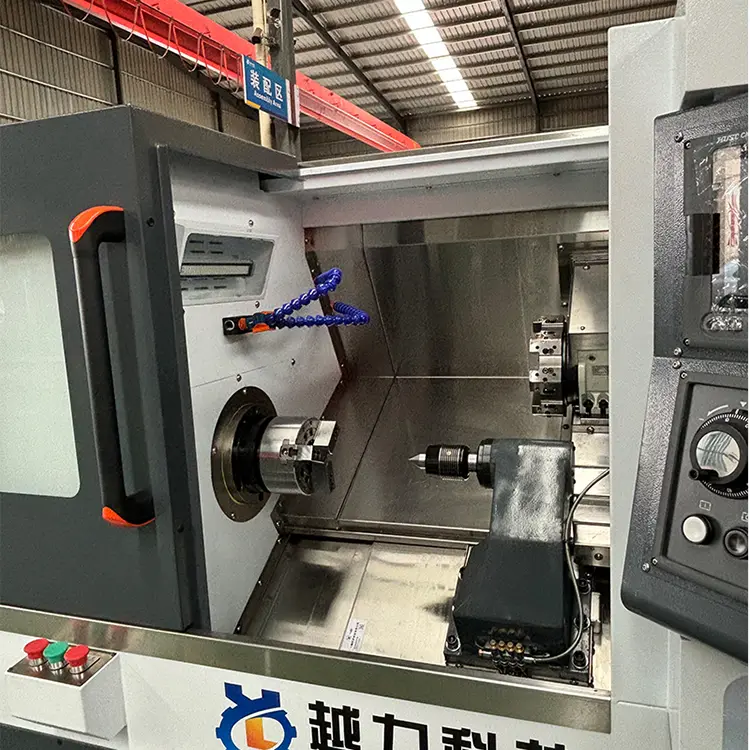

टूल बुर्ज टेल-टॉप सीएनसी खराद

क्रम संख्या

परियोजना

इकाई

विनिर्देशन (आयाम)

 टिप्पणी

1

ड्रैग बोर्ड काउंटरटॉप का आकार

मिमी

300*260

2

जेड-अक्ष यात्रा

मिमी

460

3

एक्स-अक्ष यात्रा

मिमी

200

4

अधिकतम रोटेशन

मिमी

450

5

मुख्य शाफ्ट के केंद्र से ड्रैग प्लेट की टेबल सतह तक की दूरी

मिमी

63

6

जमीन से मुख्य शाफ्ट के केंद्र तक की दूरी

मिमी

1050

7

अधिकतम प्रसंस्करण लंबाई

मिमी

380 (चक सहित)

एक उदाहरण के रूप में Acer LQ63/80-220-8T सर्वो बुर्ज लें

8

अधिकतम मोड़ व्यास

मिमी

375

9

स्पिंडल मॉडल (स्पिंडल व्यास)

मिमी

ए 2-5 (170)

10

स्पिंडल की गति

आरपीएम

0-5000

11

X.Z बॉल स्क्रू विनिर्देश

32*10/32*10

12

एक्स गाइड रेल की विशिष्टता

30 रोलर्स

4 स्लाइडर-सामान्य

13

Z गाइड रेल विनिर्देश

30 रोलर्स

4 स्लाइडर-पारंपरिक लंबाई

14

मुख्य X.Z मोटर का कनेक्शन विधि

सिंक टेप / प्रत्यक्ष कनेक्शन / प्रत्यक्ष कनेक्शन

15

X.Z मोटर निकला हुआ किनारा/स्टॉप

मिमी

130/110

16

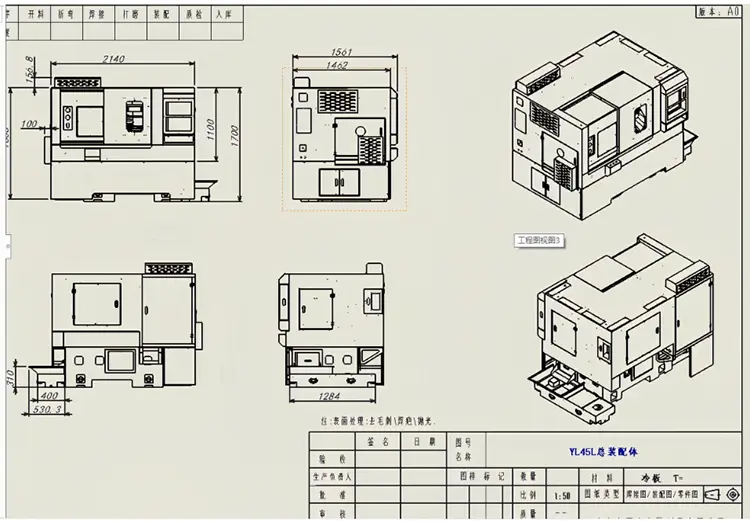

ऑप्टिकल मशीन आयाम (लंबाई, चौड़ाई, ऊंचाई)

मिमी

1875*1021*1263

17

वज़न

 टन

लगभग 1.8t

आंतरिक और बाहरी कवर टूल टॉवर स्पिंडल में शामिल नहीं है

18

चाकू लोडिंग विधि

63 सर्वो बुर्ज

19

बिस्तर का रूप और ढलान

बिस्तर 30 डिग्री पर झुका हुआ है

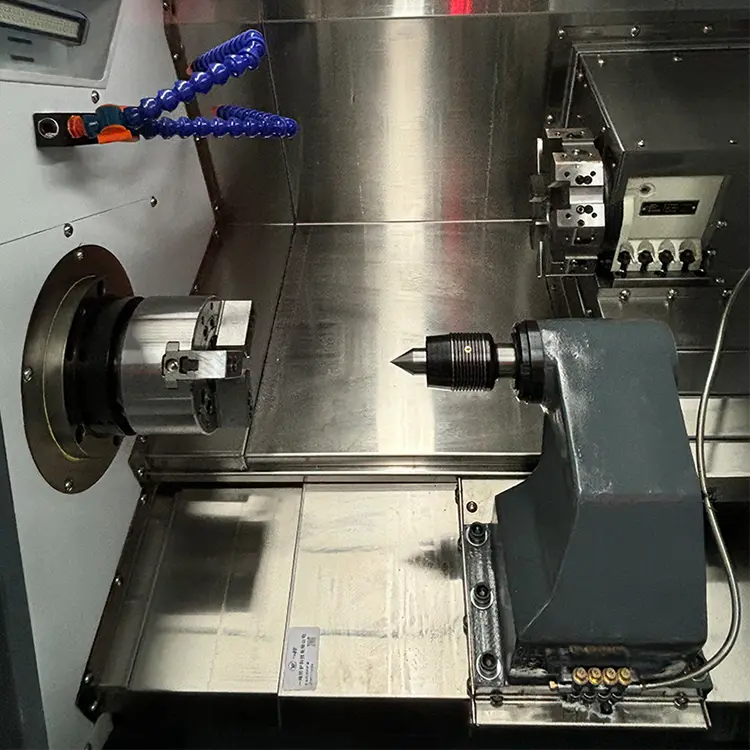

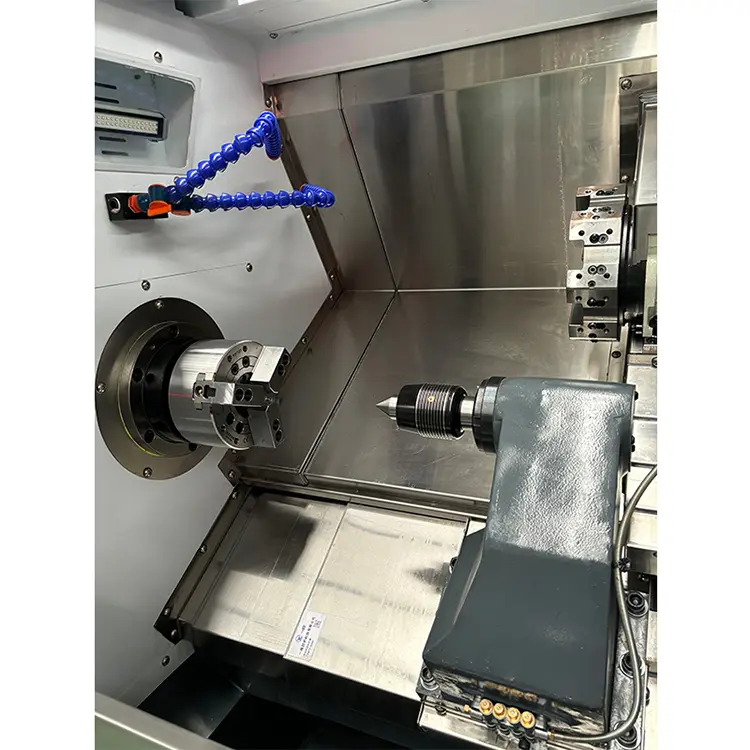

20

धूर्तता

वायर रॉड टेल सीट

21

पूंछ के प्रोपल्शन विधि

 हाइड्रोलिक फ़ीड

22

पूंछ सीट यात्रा कार्यक्रम

500

23

पूंछ वाला मॉडल

गौरैया 4
