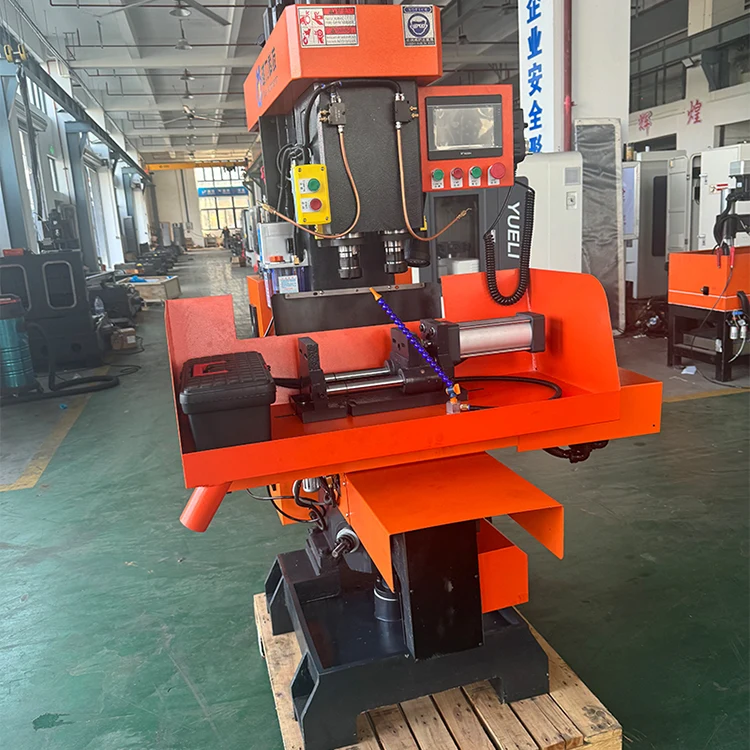

वर्टिकल डुअल-एक्सिस कंपाउंड मशीन उच्च दक्षता बैच प्रोसेसिंग को कैसे फिर से परिभाषित करती है?

1. डुअल-स्पिंडल आर्किटेक्चर

के हृदय मेंवर्टिकल डुअल-एक्सिस कंपाउंड मशीनइसमें एक डुअल-स्पिंडल कॉन्फ़िगरेशन शामिल है जो बैच प्रोसेसिंग के तरीके को मौलिक रूप से बदल देता है। एकल-स्पिंडल मशीनों के विपरीत, जिन्हें कई पास और बार-बार उपकरण परिवर्तन की आवश्यकता होती है, इस डिज़ाइन में एक समन्वित ऊर्ध्वाधर अक्ष व्यवस्था में काम करने वाले दो स्वतंत्र स्पिंडल शामिल होते हैं। Z1 और Z2 अक्षों को 120 मिमी की दूरी पर रखा गया है, जिससे एक ही वर्कपीस पर दो विशेषताओं की एक साथ मशीनिंग या दो अलग-अलग हिस्सों की समानांतर प्रसंस्करण की अनुमति मिलती है।

प्रत्येक स्पिंडल NT30 टेपर टूलींग को स्वीकार करता है और 10 से 3000 आर/मिनट तक समायोज्य गति प्रदान करता है, जो ड्रिलिंग, रीमिंग और टैपिंग संचालन के लिए लचीलापन प्रदान करता है। दोहरी-अक्ष दृष्टिकोण दरवाजा फिटिंग घटकों और समान मध्यम-बैच उत्पादन वस्तुओं के लिए आवश्यक सटीकता को बनाए रखते हुए उपयुक्त अनुप्रयोगों के लिए थ्रूपुट को प्रभावी ढंग से दोगुना कर देता है।

2. मुख्य तकनीकी विशिष्टताएँ

मशीन की क्षमताओं को समझना उसके प्रमुख मापदंडों से शुरू होता है। निम्नलिखित तालिका उन आवश्यक विशिष्टताओं का सारांश प्रस्तुत करती है जो इसके परिचालन लिफाफे को परिभाषित करती हैं:

320 मिमी एक्स-अक्ष यात्रा और 120 मिमी वाई-अक्ष यात्रा दरवाजा फिटिंग उत्पादों और इसी तरह के घटकों के लिए पर्याप्त कार्य आवरण प्रदान करती है। लिफ्टिंग प्लेटफॉर्म 160 मिमी की समायोज्य दूरी प्रदान करता है, जो अलग-अलग वर्कपीस की ऊंचाई को समायोजित करता है। एक्स अक्ष पर 30 मीटर/मिनट की अधिकतम चलती गति के साथ, मशीन तेजी से स्थिति प्रदान करती है जो समग्र चक्र समय में कमी में योगदान देती है।

3. संरचनात्मक अखंडता

The वर्टिकल डुअल-एक्सिस कंपाउंड मशीनकठोरता और स्थायित्व पर ध्यान केंद्रित करके इंजीनियर किया गया है। उत्कृष्ट कठोरता बनाए रखते हुए शरीर की संरचना उल्लेखनीय रूप से कॉम्पैक्ट है - एक साथ दोहरे-स्पिंडल संचालन के दौरान सटीकता बनाए रखने के लिए एक महत्वपूर्ण कारक। कई डिज़ाइन विकल्प इस संरचनात्मक मजबूती में योगदान करते हैं:

• उच्च गुणवत्ता वाले मिश्र धातु इस्पात स्पिंडल:प्रत्येक स्पिंडल प्रीमियम मिश्र धातु इस्पात से निर्मित होता है, जो सख्त और गर्मी उपचार प्रक्रियाओं के अधीन होता है, इसके बाद उच्च पहनने के प्रतिरोध के लिए सटीक पीस होता है।
• अल्ट्रासोनिक रूप से बुझी हुई स्लाइड सतहें:फिसलने वाली सतहों को अल्ट्रासोनिक शमन उपचार से गुजरना पड़ता है, जिससे सतह की कठोरता और पहनने के प्रतिरोध में काफी वृद्धि होती है। एक एकीकृत स्नेहन उपकरण विस्तारित सेवा जीवन के दौरान निरंतर प्रदर्शन सुनिश्चित करता है।
• बफर पोजिशनिंग सिस्टम:वर्कटेबल में बफर पोजिशनिंग के साथ एक शुरुआती डिवाइस शामिल है जो तेजी से पार्श्व आंदोलनों के दौरान कंपन को कम करता है।
• पुल-रॉड प्रकार हैंडल:सुरक्षा को पुल-रॉड हैंडल डिज़ाइन के माध्यम से संबोधित किया जाता है जो आकस्मिक विघटन का प्रतिरोध करता है।

ये संरचनात्मक तत्व सामूहिक रूप से यह सुनिश्चित करते हैं कि मशीन निरंतर बैच उत्पादन की मांगों के तहत भी स्थितिगत सटीकता बनाए रखती है।

4. परिचालन कार्यप्रवाह

का परिचालन दर्शनवर्टिकल डुअल-एक्सिस कंपाउंड मशीनथ्रूपुट को अधिकतम करते हुए मैन्युअल हस्तक्षेप को कम करने पर केन्द्रित है। पीएलसी नियंत्रण पारंपरिक रिले-आधारित प्रणालियों की तुलना में उच्च स्तर का स्वचालन प्रदान करता है, जो उत्कृष्ट विश्वसनीयता प्रदान करता है जो सीधे ऑपरेटर की थकान को कम करता है।

मुख्य वर्कफ़्लो विशेषताओं में शामिल हैं:

• एकल-सेटअप प्रसंस्करण:बड़ी संख्या में हिस्सों के लिए ड्रिलिंग, रीमिंग और टैपिंग ऑपरेशन एक ही बार में पूरा किया जा सकता है।
• मल्टी-मशीन प्रबंधन:सहज संचालन और स्वचालित नियंत्रण एक एकल ऑपरेटर को एक साथ कई मशीनों का प्रबंधन करने में सक्षम बनाता है।
• सुविधाजनक समायोजन:मशीन में सरल और सहज समायोजन तंत्र हैं, जो बैचों के बीच सेटअप समय को कम करते हैं।
• प्रदूषण विरोधी डिजाइन:उपकरण में ऐसी विशेषताएं शामिल हैं जो संदूषण के जोखिम को कम करती हैं, जिससे यह उन वातावरणों के लिए उपयुक्त हो जाता है जहां स्वच्छता एक चिंता का विषय है।

यह वर्कफ़्लो डिज़ाइन सीधे छोटे से मध्यम-बैच उत्पादन वातावरण के लिए उच्च दक्षता में तब्दील हो जाता है, जहां सेटअप समय और ऑपरेटर की उपलब्धता अक्सर समग्र उत्पादकता को निर्धारित करती है।

5. आवेदन का दायरा

वर्टिकल डुअल-एक्सिस कंपाउंड मशीन विशेष रूप से छोटे से मध्यम-बैच डोर फिटिंग उत्पादों के उत्पादन और प्रसंस्करण के लिए तैयार की गई है। यह एप्लिकेशन फोकस एक ही क्लैंपिंग ऑपरेशन में डोर हार्डवेयर घटकों पर कई सुविधाओं को ड्रिल करने, रीम करने और टैप करने के लिए मशीन की दोहरी-स्पिंडल क्षमता का लाभ उठाता है।

दरवाजे की फिटिंग के अलावा, मशीन की विशिष्टताएँ - विशेष रूप से इसकी 32 मिमी अधिकतम ड्रिलिंग व्यास और एम 32 टैपिंग क्षमता - इसे तांबे और अलौह धातु घटकों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाती हैं। 900 किलोग्राम मशीन का वजन और 1100×1230×1980 मिमी पदचिह्न (शीट मेटल कवर सहित) एक ऐसी मशीन का संकेत देते हैं जो उत्पादन वातावरण के लिए पर्याप्त है, फिर भी सीमित फर्श स्थान वाली कार्यशालाओं के लिए पर्याप्त कॉम्पैक्ट है।

घटकों की पसंद मशीन की विश्वसनीयता प्रोफ़ाइल को और अधिक परिभाषित करती है: सनिकॉन सर्वो मोटर्स और सीएनसी प्रणाली, श्नाइडर एसी संपर्ककर्ता, ओमरोन रिले, और घरेलू बॉल स्क्रू और रैखिक स्लाइड। स्थापित ब्रांडों और गुणवत्ता घटकों का यह संयोजन लगातार प्रदर्शन के लिए मशीन की प्रतिष्ठा में योगदान देता है।
