मोटर में गियर लगाना

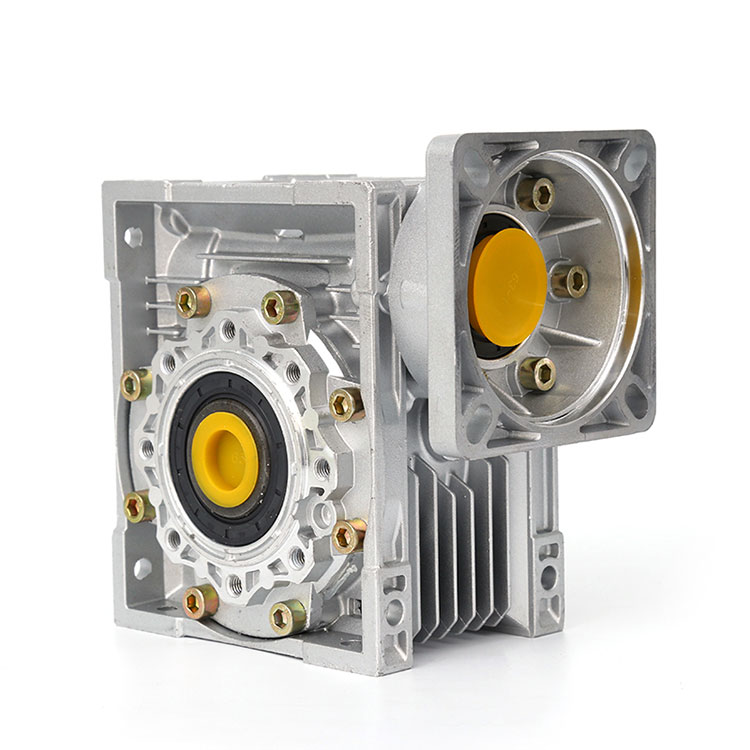

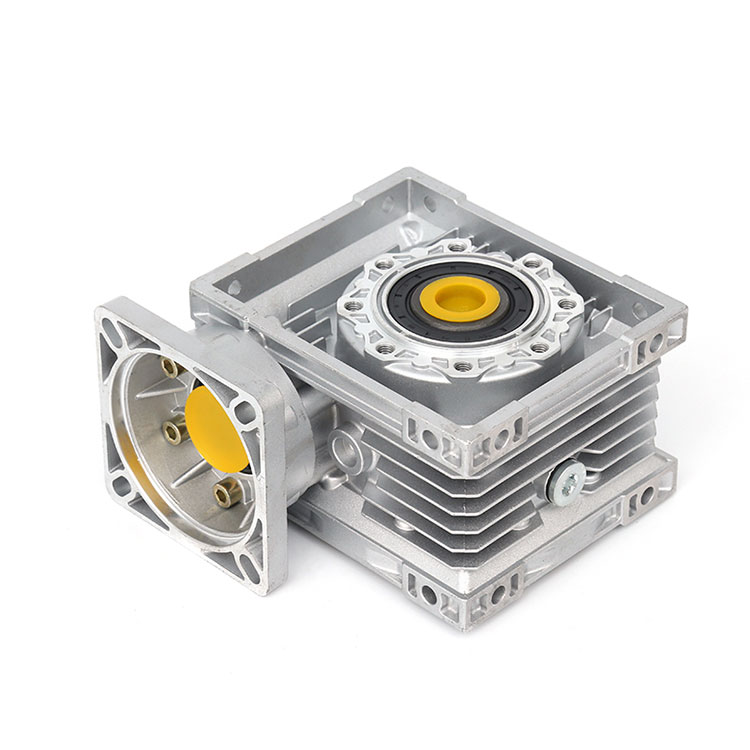

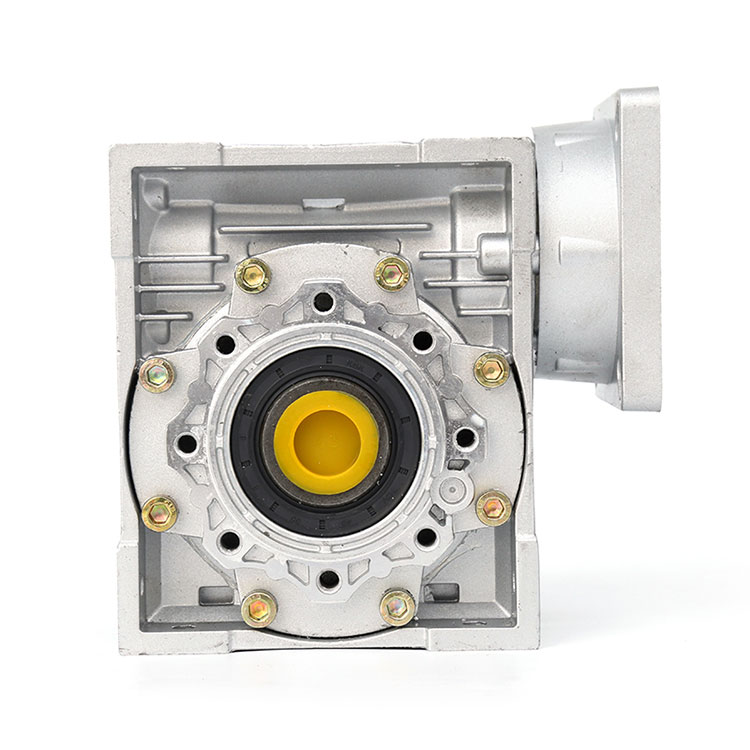

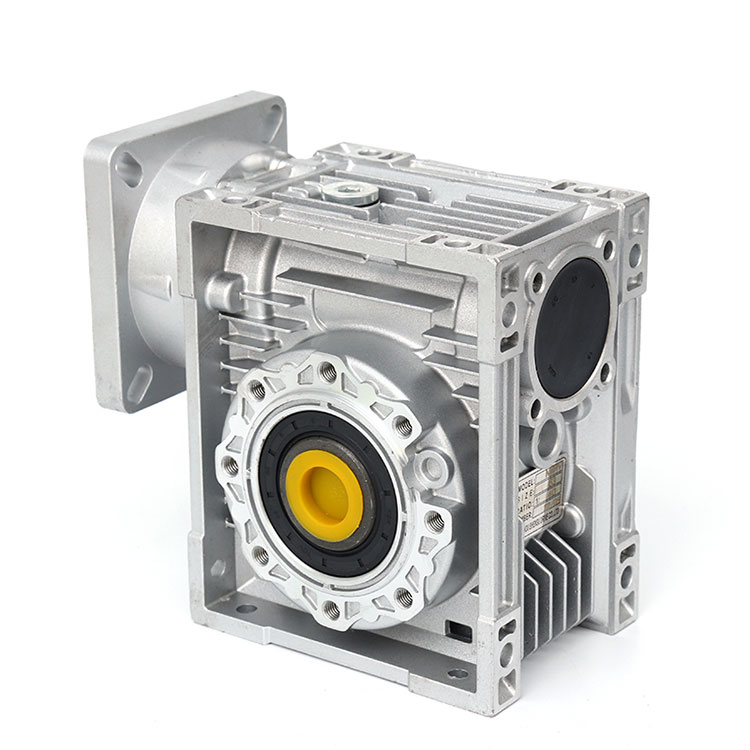

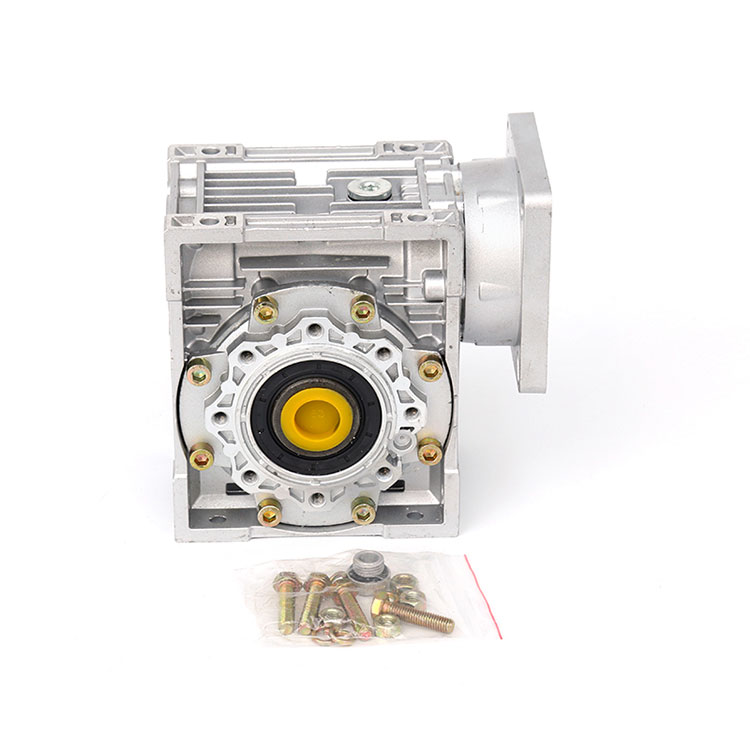

आरवी 63 रेड्यूसर आरवी रेड्यूसर श्रृंखला वर्म वर्म रेड्यूसर के मॉडल में से एक है। यह वर्म और वर्म व्हील से बना है, जिसमें कॉम्पैक्ट संरचना, बड़े ट्रांसमिशन अनुपात और कुछ शर्तों के तहत सेल्फ-लॉकिंग फ़ंक्शन के साथ ट्रांसमिशन मशीनरी है। यह सबसे अधिक उपयोग किए जाने वाले रिड्यूसर में से एक है।

आरवी 63 रेड्यूसर राष्ट्रीय मानक GBl0085-88 बेलनाकार वर्म व्हील वर्म पैरामीटर के अनुसार, देश और विदेश में सबसे उन्नत तकनीक को अवशोषित करता है, एक अद्वितीय और उपन्यास "स्क्वायर बॉक्स" आकार संरचना, बॉक्स आकार सुंदर है, उच्च गुणवत्ता वाले एल्यूमीनियम के साथ मिश्र धातु डाई कास्ट के निम्नलिखित फायदे हैं:

1, कॉम्पैक्ट यांत्रिक संरचना, हल्की मात्रा और आकार, छोटा और कुशल;

2, अच्छा ताप विनिमय प्रदर्शन, तेज़ ताप अपव्यय;

3, आसान स्थापना, लचीला और हल्का, बेहतर प्रदर्शन, आसान रखरखाव और मरम्मत;

4, सुचारू संचालन, कम शोर, टिकाऊ;

5, मजबूत प्रयोज्यता, सुरक्षा और विश्वसनीयता।

वर्तमान में, इसका व्यापक रूप से उत्पादन प्रक्रिया उपकरण यांत्रिक मंदी उपकरण के विभिन्न उद्योगों में उपयोग किया गया है, जिसे उपयोगकर्ताओं द्वारा अच्छी तरह से प्राप्त किया गया है। बड़े टॉर्क, बड़े गति अनुपात, कम शोर, उच्च स्थिरता वाले यांत्रिक मंदी ट्रांसमिशन नियंत्रण उपकरण को प्राप्त करने के लिए यह आधुनिक औद्योगिक उपकरणों के लिए सबसे अच्छा विकल्प है।

 उत्पाद संरचना आरेख

1, सुचारू संचरण, कंपन, प्रभाव और शोर छोटे हैं, बड़े मंदी अनुपात, व्यापक बहुमुखी प्रतिभा, विभिन्न यांत्रिक उपकरणों के साथ उपयोग किया जा सकता है।

2, सिंगल स्टेज ट्रांसमिशन, कॉम्पैक्ट संरचना के साथ एक बड़ा ट्रांसमिशन अनुपात प्राप्त कर सकता है, रेड्यूसर के अधिकांश मॉडलों में अच्छी सेल्फ-लॉकिंग होती है, ब्रेकिंग आवश्यकताओं वाले यांत्रिक उपकरण ब्रेकिंग डिवाइस को बचा सकते हैं।

3. कृमि दांत और कृमि दांत की सतह का जुड़ाव घर्षण नुकसान बड़ा है, इसलिए ट्रांसमिशन दक्षता गियर की तुलना में कम है, गर्म करना आसान है और तापमान अधिक है।

4. स्नेहन और शीतलन के लिए उच्च आवश्यकताएं।

5, अच्छा आपसी मिलान, कृमि पहियों का निर्माण राष्ट्रीय मानकों के अनुसार किया जाता है, मानक भागों के साथ बीयरिंग, तेल सील का उपयोग किया जाता है।

6, बॉक्स प्रकार में मूल प्रकार होता है (बॉक्स बॉडी फर्श प्लेट के साथ ऊर्ध्वाधर या क्षैतिज संरचना होती है) और सार्वभौमिक प्रकार (बॉक्स बॉडी घनाकार होती है, कई तरफ निश्चित पेंच छेद होते हैं, फर्श प्लेट या अन्य फुट प्लेट और अन्य संरचनात्मक प्रकार के साथ नहीं)

7, इनपुट शाफ्ट कनेक्शन मोड में मूल प्रकार (एकल इनपुट शाफ्ट और डबल इनपुट शाफ्ट) होता है, जिसमें मोटर निकला हुआ किनारा दो प्रकार का होता है।

8. आउटपुट और इनपुट अक्ष स्थिति दिशा और इनपुट अक्ष नीचे और ऊपर; आउटपुट अक्ष ऊपर और नीचे; इनपुट अक्ष ऊपर और नीचे।

9, बेहतर ट्रांसमिशन अनुपात प्राप्त करने के लिए आरवी 63 रेड्यूसर और अन्य आरवी श्रृंखला रेड्यूसर 2 या 3 मल्टी-स्टेज रेड्यूसर उपलब्ध हैं।

कम मोटर चयन

उत्पाद अवलोकन उत्पाद सारांश

सिंगल-स्टेज वर्म गियर रिड्यूसर

उच्च गुणवत्ता वाले एल्यूमीनियम मिश्र धातु डाई-कास्टिंग बॉक्स बॉडी का उपयोग करके, उपस्थिति हल्की है

● उच्च भार वहन क्षमता, स्थिर संचरण, कम कंपन, कम शोर।

● विभिन्न कनेक्शनों की आवश्यकताओं को पूरा करने के लिए पावर इनपुट और टॉर्क आउटपुट के साथ विभिन्न प्रकार की कनेक्शन संरचनाएं; बॉक्स आकार डिज़ाइन और बेस होल लेआउट विभिन्न प्रकार की स्थापना विधियों, मजबूत बहुमुखी प्रतिभा के अनुकूल है।

● छोटे और मध्यम आकार के बॉक्स की संरचना पूरी तरह से बंद है, मजबूत सीलिंग है, बॉक्स के अंदर चिकनाई वाला तेल खोना और खराब होना आसान नहीं है, इसे बदलने की आवश्यकता नहीं है, रखरखाव आसान है।

 डबल-स्टेज वर्म गियर रिड्यूसर

● यह सिंगल-स्टेज वर्म रिड्यूसर से बना है, जिसमें सिंगल-स्टेज वर्म रिड्यूसर के सभी फायदे हैं, और एक बड़ा ट्रांसमिशन अनुपात प्राप्त होता है।

● सामान्य दोहरे चरण संयोजन मॉडल हैं: 25 / 30,25 / 40,30 / 40,30 / 50,30 / 63,40 / 75,40 / 90,50 / 110,63 / 130,63 / 150। यदि उपयोगकर्ताओं की विशेष आवश्यकताएं हैं, वे वास्तविक जरूरतों के अनुसार संयुक्त इकाइयों के रूप में 25,30,40,50,63,75,90,110,130,150 चुन सकते हैं।

चयन विधि सर्विसफैक्टर

एनएमआरवी वर्म रिड्यूसर को सही ढंग से चुनने के लिए, कृपया पहले निम्नलिखित बिंदुओं को समझें:

● लोड की स्थिति आवेदन आवृत्ति एम पुस्तक कांग्रेस 2 पहाड़ भुगतान करने के लिए जमीन से मर नहीं है

● कार्य संचालन स्थिति कार्यशील स्थिति गुणांक K1 और कार्यशील स्थिति सुधार गुणांक K2 निर्धारित करें

● यांत्रिक भार प्रकार ए, बी और सी तालिका 1 के अनुसार निर्धारित किए जाते हैं।

● तालिका 2 के अनुसार, कार्यशील स्थिति सुधार गुणांक K2 की जाँच करें।

पेज-07

यांत्रिक भार प्रकारों का चयन (तालिका 1)

तालिका 1 मशीनरी लोड वर्गीकरण चयन

कार्य स्थिति सुधार कारक K2 चयनित है (तालिका 2)

कार्यशील स्थिति गुणांक K1 का चयन किया गया है (चित्र 1) आरेख 1 कार्यशील स्थिति गुणांक K1

 रेड्यूसर का चयन करें

● उपयोगकर्ता को पहले काम करने वाली मशीन के इनपुट मैकेनिकल लोड टी (टॉर्क) को निर्धारित करना होगा, टी को काम करने की स्थिति गुणांक K1 से गुणा करना होगा, और फिर काम करने की स्थिति सुधार गुणांक K 2 से गुणा करना होगा, यानी, आउटपुट टॉर्क मान प्राप्त करने के लिए रेड्यूसर, और गति अनुपात या आउटपुट स्पीड मान के साथ संयुक्त, आवश्यक रेड्यूसर विनिर्देशों का चयन करें।

● उपयोगकर्ता ज्ञात इनपुट पावर के अनुसार आउटपुट टॉर्क की गणना भी कर सकता है, अनुपात मान या आउटपुट स्पीड मान के साथ मिलकर, और रिड्यूसर का चयन कर सकता है।

नमूने का चयन

उदाहरण 1. यूनिवर्सल कन्वेयर बेल्ट (यूनिफ़ॉर्म लोड)

टॉर्क: 19N.m चलने का समय 8 घंटे/दिन

गति: लगभग 55 आर/मिनट, प्रारंभ आवृत्ति: 10 बार/घंटा

रेड्यूसर: 1/25, परिवेश तापमान: इनडोर 25℃

① तालिका 1 के अनुसार, लोड प्रकार निर्धारित किया जाता है

लोड प्रकार: कोई प्रभाव समान भार नहीं, ए का चयन करें;

② चित्र के अनुसार। 1, लाइन ए पर 10 गुना/घंटा की आवृत्ति प्रतिच्छेदन बिंदु लें, और 8 घंटे/दिन के चलने के समय का गुणांक K1=1 ज्ञात करें;

③ तालिका 2 के अनुसार, गुणांक K2=1;

④ तब टॉर्क मान 19 K1 K2=1911=19 N. और m है, वैकल्पिक निकटतम 19 N के साथ। m की गति कम करने वाला।

चयनित परिणाम: एनएमआरवी30-1/25

इनपुट पावर 0.18kW है, आउटपुट स्पीड 56 rpm है, और आउटपुट टॉर्क 21 N.m है

उदाहरण 2. कन्वेयर बेल्ट (मध्यम प्रभाव भार)

टोक़: 65N. एम., चलने का समय: 16 घंटे/दिन,

एन,00 बार/घंटा,

रेड्यूसर: 1 / 60, "खराब तापमान: 35℃, मोटर सीधा कनेक्शन

① तालिका 1 के अनुसार, लोड प्रकार निर्धारित किया जाता है

लोड प्रकार: हल्का प्रभाव लोड, बी चुनें;

② चित्र के अनुसार। 1, बी लाइन पर आवृत्ति का आधार 100 गुना/घंटा लें, और चलने के समय के 16 घंटे/दिन का गुणांक ज्ञात करें K1=1.65;

③ तालिका 2 के अनुसार, गुणांक K2=1.15;

④ टॉर्क मान 65xK1xK2=70x1.65x1.15=1 23 N है। और मी, निकटतम 123N चुन सकते हैं। एम की स्पीड रिड्यूसर.

चयनित परिणाम: एनएमआरवी63-1/60

इनपुट पावर 0.55kW है, आउटपुट स्पीड 23.3 rpm है, और आउटपुट टॉर्क 140N.m है

मॉडल संख्या विवरण: मॉडल नोट्स

घरेलू और विदेशी मॉडल मॉडल की तुलनात्मक तालिका को नियंत्रित करते हैं

प्रक्रिया प्रक्रिया और परीक्षण उपकरण

टेकइंक्स एवं परीक्षण उपकरण

उच्च परिशुद्धता सीएनसी मशीन टूल्स और मशीनिंग केंद्र, उन्नत उपकरण और परीक्षण उपकरणों के साथ

उत्कृष्ट तकनीक और सख्त एवं उत्तम गुणवत्ता प्रबंधन प्रणाली

और पेशेवर और तकनीकी अभिजात वर्ग और अग्रणी स्तर की विज्ञान और प्रौद्योगिकी टीम के साथ इकट्ठा हों

उत्पादों की स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए नई तकनीक, नई प्रक्रिया और नई सामग्रियों का पूरा उपयोग करें

उत्पाद की गुणवत्ता उन्नत विनिर्माण साधनों से आती है, और गुणवत्ता की भावना निरंतर नवाचार से आती है

मामलों पर ध्यान देने की जरूरत है

1. कार्यशील वातावरण का तापमान -40℃ - + 40℃ है। जब कामकाजी वातावरण का तापमान 0℃ से कम हो, तो चिकनाई वाले तेल को शुरू करने से पहले 0℃ से अधिक तक गरम किया जाना चाहिए। जब कामकाजी वातावरण का तापमान 40℃ से अधिक हो, तो शीतलन उपाय किए जाने चाहिए।

2. वर्म गियर रिड्यूसर सकारात्मक और विपरीत दिशा में घूम सकता है
