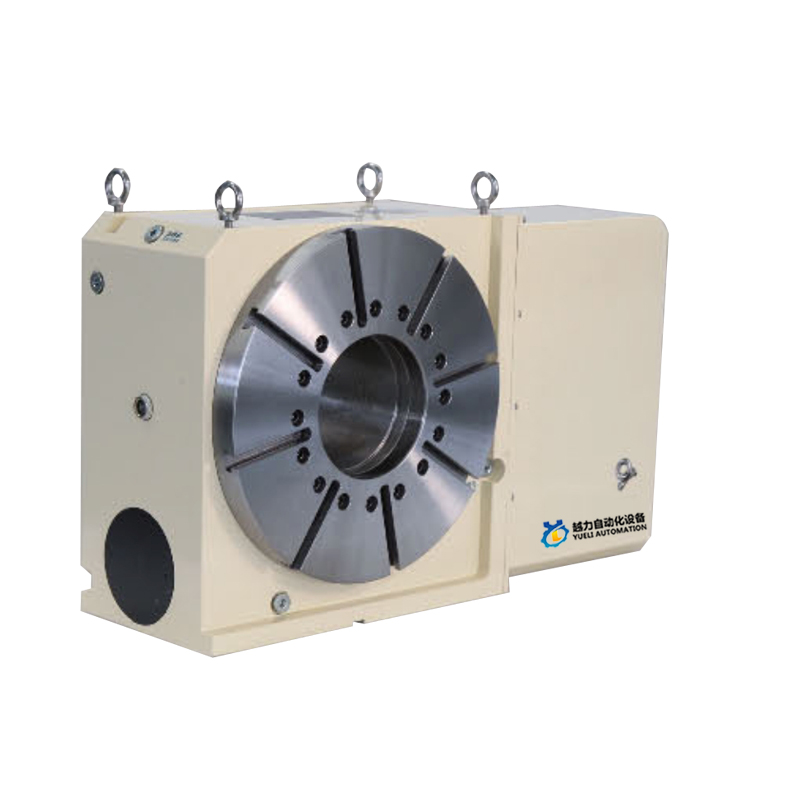

यूएली 400 चार-अक्ष सीएएम टर्नटेबल

सीएएम प्रकार शून्य बैक बैकलैश सीएनसी रोटेशन

फ़ैक्टरी प्रत्यक्ष बिक्री गुणवत्ता 400 चार-अक्ष सीएएम टर्नटेबल निर्माता और आपूर्तिकर्ता। YueLi चीन में 400 फोर-एक्सिस CAM टर्नटेबल निर्माता और आपूर्तिकर्ता है।

उत्पाद के अंदर कैम-रोलर ट्रांसमिशन संरचना अपनाई गई है।

सीएएम शाफ्ट सुई रोलर बेयरिंग प्रीकंप्रेशन नो गैप रोलिंग ड्राइव।

कोई फिसलने वाला घर्षण नहीं, लगातार कोई गैप विशेषताओं को बनाए रखता है।

आगे और पीछे की गति की पुनरावृत्ति की उच्च सटीकता।

उच्च कठोरता, उच्च दक्षता।

तापमान वृद्धि के कारण खराब सटीकता नहीं होती है।

नियमित अंशांकन और समायोजन की कोई आवश्यकता नहीं है।

कैम-प्रकार सीएनसी टर्नटेबल का कार्य सिद्धांत और विशेषताएं

प्रीलोडिंग का सिद्धांत

पारंपरिक वर्म गियर प्रकार एनसी टर्नटेबल की तुलना में, ग्रेटिंग सीएएम प्रकार एनसी टर्नटेबल में उच्च परिशुद्धता होती है

डिग्री, उच्च गति, शून्य बैक क्लीयरेंस और भारी भार की परिचालन विशेषताएँ। इनपुट अक्षीय कैम

निरंतर गति से चलने वाली घुमावदार सतह के आउटपुट शाफ्ट बुर्ज पर सुई रोलर बेयरिंग प्रीकंप्रेस्ड रोलिंग संपर्क ट्रांसमिशन है,

शून्य बैक बैकलैश और उच्च गति संचालन प्राप्त करने के लिए, रोलिंग ट्रांसमिशन के कारण लगभग शून्य

घर्षण आंदोलन, ताकि तंत्र कोई बैकबैकलैश ट्रांसमिशन, उच्च परिशुद्धता स्थिति और कोई आवश्यकता न बनाए रख सके

नियमित अंशांकन एवं समायोजन कार्य किया जाना चाहिए। जाली सीएएम प्रकार सीएनसी टर्नटेबल, शाफ्ट उपयोग से बाहर हान

बड़े बियरिंग को शाफ्ट की गोल बाहरी दीवार पर व्यवस्थित किया गया है, और सीएएम इनपुट शाफ्ट के दोनों सिरों को डबल बियरिंग के साथ सेट किया गया है।

यह टर्नटेबल की स्थिरता और भार क्षमता को भी बढ़ाता है, और प्रसंस्करण, उच्च गति और भारी कटिंग बल के साथ बेहतर ढंग से सामना कर सकता है, मशीनिंग सटीकता, दक्षता में सुधार कर सकता है और लागत को कम कर सकता है।

सीएएम प्रकार शून्य बैक बैकलैश एनसी टर्नटेबल की तंत्र विशेषताओं की तुलना

स्थिति निर्धारण समय 90° (उदाहरण)

गति क्षमता	कठोरता

सहनशीलता	3 रोलर बीयरिंग

Yueli400 संदर्भ डेटा

Yueli400 टर्नटेबल के आयाम
