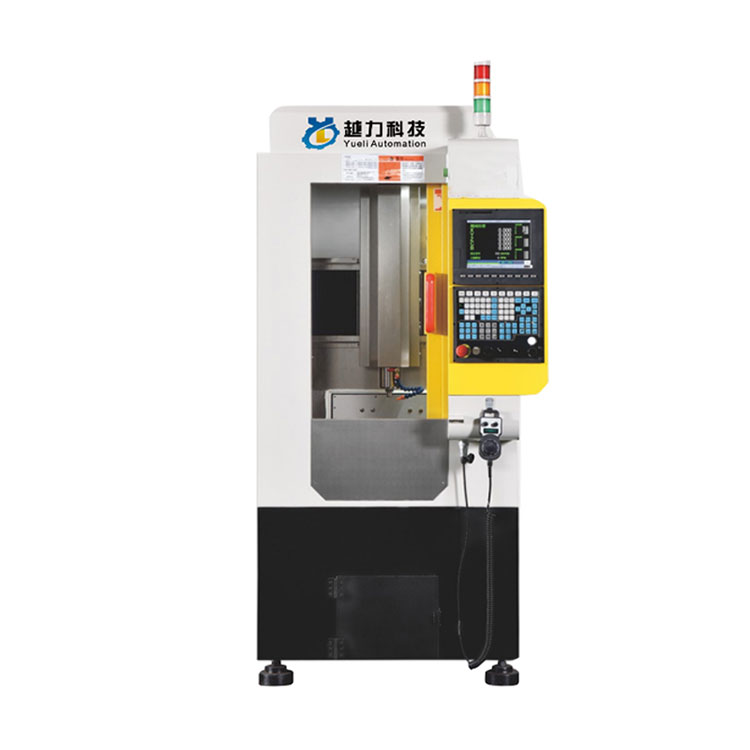

फाइव-एक्सिस आभूषण शिल्प सीएनसी उत्कीर्णन मशीन

चीन फाइव-एक्सिस आभूषण शिल्प सीएनसी उत्कीर्णन मशीन फैक्टरी सीधे आपूर्ति। यूएलआई चीन में फाइव-एक्सिस ज्वेलरी क्राफ्ट्स सीएनसी एनग्रेविंग मशीन निर्माता और आपूर्तिकर्ता है।

जांच भेजें

उत्पाद वर्णन

पांच-अक्ष आभूषण शिल्प सीएनसी उत्कीर्णन मशीन

थोक गुणवत्ता छूट फाइव-एक्सिस आभूषण शिल्प सीएनसी उत्कीर्णन मशीन। यूएलआई चीन में फाइव-एक्सिस ज्वेलरी क्राफ्ट्स सीएनसी एनग्रेविंग मशीन निर्माता और आपूर्तिकर्ता है।

कार्यात्मक अवलोकन:

1. जर्मनी से आयातित रिड्यूसर और ताइवान से तंज़ी डिवाइडर का उपयोग करके, पांच-अक्ष लिंकेज प्रभाव सुचारू और कठोर है।

2. टूल पत्रिका एक अर्धवृत्ताकार डिजाइन पद्धति को अपनाती है, जो तेजी से उपकरण बदलने में सक्षम बनाती है और मशीन के टकराव के जोखिम को कम करती है।

3. मुख्य संरचना उच्च शक्ति वाले कच्चे लोहे से बनी है और इसमें तनाव-राहत एनीलिंग और प्राकृतिक उम्र बढ़ने का उपचार किया गया है। बिस्तर की सटीकता लंबे समय तक चलने वाली और स्थिर है, और यह लंबे समय तक ख़राब नहीं होगी;

4. यह कक्षीय स्नेहन के लिए एक स्वचालित तेल इंजेक्टर को अपनाता है, और तेल इंजेक्शन की मात्रा को रुक-रुक कर और मात्रात्मक रूप से नियंत्रित करता है, जो लंबे समय तक चलने वाले हिस्सों को चिकनाई कर सकता है।

यांत्रिक पैरामीटर：

यांत्रिक पैरामीटर	इकाई	YL-5-400T
कार्यक्षेत्र यात्रा (X/Y/Z)	मिमी	400x260x200
कार्यक्षेत्र क्षेत्र	मिमी	400x300
टी स्लॉट	मिमी	ग्राहक सेटिंग
वज़न क्षमता	किलोग्राम	80
धुरी केंद्र से स्तंभ तक की दूरी	मिमी	320
स्पिंडल नोज से कार्यस्थल तक की दूरी	मिमी	0-260
तीन अक्ष मोटर शक्ति	किलोवाट	0.75x0.75x0.75
X.Y.Z रैपिड फ़ीड	मी/मिनट	15/15/15
नियंत्रक		सिंटेक 200MA
स्पिंडल अंत विशिष्टताएँ		f80
स्पिंडल स्पीड	आरपीएम	40000
धुरी शक्ति	एचपी(किलोवाट)	3.2
स्थिति निर्धारण सटीकता	मिमी	±0.003/300
repeatability	मिमी	±0.002/300
वायुदाब विशिष्टताएँ	किग्रा/सेमी²	6-7बार
भौतिक आयाम	मिमी	1600x980x2000
वजन (लगभग)	किलोग्राम	1400

उत्पाद का प्रदर्शन:

शिल्प उत्पादन:

1.कच्चे लोहे को उच्च तापमान पर दोबारा गर्म किया जाता है और छह महीने से अधिक समय तक रखा जाता है

2. कठोर असेंबली प्रक्रिया (रेल असेंबली, लीड स्क्रू असेंबली, बेयरिंग असेंबली, आदि)

3. शानदार स्क्रैपिंग तकनीक (मोटर सीट स्क्रैपिंग, स्पिंडल एंड फेस स्क्रैपिंग, कॉलम माउंटिंग सतह स्क्रैपिंग)

4、वैज्ञानिक उत्पादन, गुणवत्ता नियंत्रण प्रणाली की पूरी प्रक्रिया का पता लगाने की क्षमता

गुणवत्ता आश्वासन

1、जब पिच त्रुटि का पता चलता है, तो मशीन भागों की मशीनिंग और असेंबली सटीकता सुनिश्चित करने के लिए xx और yy दिशाओं में रैखिक गाइड की सीधीता का एक ही समय में पता लगाया जा सकता है। मशीन टूल की औपचारिक स्थिति सटीकता और बार-बार स्थिति सटीकता को मापा जाता है

2、मुख्य शाफ्ट की ऊर्ध्वाधरता और पूरी मशीन की कामकाजी विमान सटीकता की गारंटी 0.01 मिमी के भीतर होनी चाहिए

3、 Z-अक्ष गाइड रेल और काम करने के बीच ऊर्ध्वाधरता को 0.01 मिमी के भीतर गारंटी दी जानी आवश्यक है।

4、मशीन xy अक्ष गाइड रेल की ऊर्ध्वाधरता का पता लगाती है, और सटीकता 0.005 मिमी के भीतर होनी आवश्यक है।

निवेदन स्थान

छोटे और मध्यम आकार के बॉक्स क्लास, प्लेट क्लास, प्लेट क्लास, वाल्व क्लास, शेल क्लास, मोल्ड और विभिन्न छोटे और मध्यम आकार के बैच प्रसंस्करण के अन्य जटिल भागों के लिए उपयुक्त, व्यापक रूप से सटीक भागों, सटीक मोल्ड, 5 जी उत्पादों में उपयोग किया जाता है। , हार्डवेयर, ऑटो पार्ट्स, चिकित्सा उपकरण उद्योग।
