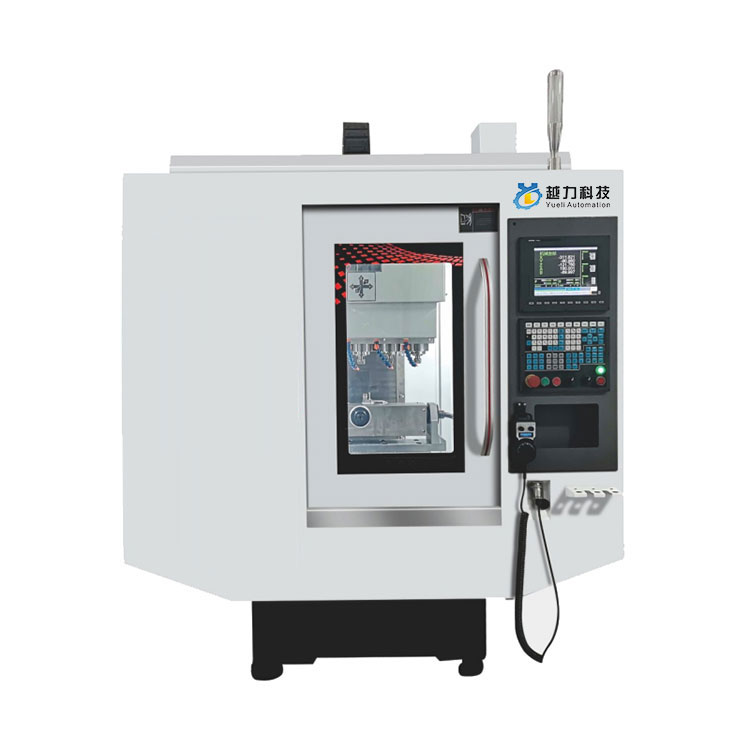

पांच-अक्ष उत्कीर्णन और मिलिंग मशीन

चीन में बनी उच्च गुणवत्ता वाले पांच-अक्ष उत्कीर्णन और मिलिंग मशीन। यूली चीन में पांच-अक्ष उत्कीर्णन और मिलिंग मशीन निर्माता और आपूर्तिकर्ता है।

जांच भेजें

उत्पाद वर्णन

पांच-अक्ष उत्कीर्णन और मिलिंग मशीन

हॉट सेल क्वालिटी पांच-एक्सिस उत्कीर्णन और चीन में मिलिंग मशीन। यूली चीन में पांच-अक्ष उत्कीर्णन और मिलिंग मशीन निर्माता और आपूर्तिकर्ता है।

कार्यात्मक अवलोकन ：

1। छोटे झरझरा भागों और उत्पादों के प्रसंस्करण में विशेष। यह मोबाइल फोन भागों, संचार उपकरण, एयरोस्पेस, ऑटोमोबाइल और मोटरसाइकिल, इंस्ट्रूमेंटेशन, प्रकाश उद्योग और कपड़ा, इलेक्ट्रॉनिक उपकरणों और मशीनरी निर्माण उद्योगों के साथ -साथ तांबे और एल्यूमीनियम इलेक्ट्रोड के प्रसंस्करण के लिए उपयुक्त है।

2। संरचना उच्च शक्ति वाले कच्चा लोहा से बना है और इसमें तनाव-राहत एनीलिंग और प्राकृतिक उम्र बढ़ने के उपचार से गुजरना पड़ा है। बिस्तर की सटीकता लंबे समय तक चलने वाली और स्थिर है, और यह लंबे समय तक विकृत नहीं होगी;

3। वर्कपीस की उच्च गति प्रसंस्करण को प्राप्त करने के लिए एक उच्च-सटीक इलेक्ट्रिक स्पिंडल का उपयोग करें; स्पिंडल की उच्च गति रोटेशन के कारण तापमान वृद्धि की समस्या को कम करने के लिए एक तेल तापमान कूलिंग मशीन प्रणाली का उपयोग करें, प्रभावी रूप से स्पिंडल के थर्मल विस्तार में सुधार करें, और प्रसंस्करण सटीकता में सुधार करें।

4। मशीन बॉडी का आधार मशीन टूल के अंदर कचरे की सफाई की सुविधा के लिए एक रियर टिल्ट स्ट्रक्चर डिज़ाइन को अपनाता है।

5। उच्च स्तंभ का संरचनात्मक डिजाइन स्पिंडल नाक से वर्कबेंच तक की दूरी को बढ़ाता है, जो चौथे-अक्ष घटकों की स्थापना और अनुप्रयोग के लिए अधिक उपयुक्त है और प्रसंस्करण क्षेत्र को व्यापक बनाता है;

6। यह कक्षीय स्नेहन के लिए एक स्वचालित तेल इंजेक्टर को अपनाता है और तेल इंजेक्शन राशि को रुक -रुक कर और मात्रात्मक रूप से नियंत्रित करता है, जो लंबे समय तक चलती भागों को चिकनाई कर सकता है।

यांत्रिक पैरामीटर ：

यांत्रिक पैरामीटर	इकाई	एमके -640D
कार्यक्षेत्र यात्रा (x/y/z)	मिमी	600x380x350
कार्यक्षेत्र क्षेत्र	मिमी	550x400
टी स्लॉट	मिमी	4-14x80
भार क्षमता	किलोभास	300
स्पिंडल सेंटर से कॉलम की दूरी	मिमी	380
स्पिंडल नाक से वर्कटेबल तक की दूरी	मिमी	80-430
तीन अक्ष मोटर शक्ति	किलोवाट	1.7x1.7x3.1
X.Y.Z रैपिड फ़ीड	एम/मेरी	25/25/25
नियंत्रक		ग्राहक विकल्प
धुरी अंत विनिर्देश		Φ100
स्पिंडल की गति	आरपीएम	24000
स्पिंडल मोटर पावर	एचपी (केडब्ल्यू)	3.2/2.2
स्थिति सटीकता	मिमी	± 0.003/300
repeatability	मिमी	± 0.002/300
हवाई दबाव विनिर्देश	किग्रा/सेमी 2	6-7bar
भौतिक आयाम	मिमी	1900x2200x2000
यांत्रिक वजन (लगभग)	किलोभास	2700

प्रसंस्करण उत्पाद प्रदर्शन ：

शिल्प उत्पादन:

1.CAST लोहा उच्च तापमान पर गर्म किया जाता है और छह महीने से अधिक समय तक वृद्ध होता है

2. राग विधानसभा प्रक्रिया (रेल विधानसभा, लीड स्क्रू असेंबली, असर विधानसभा, आदि)

3.Superb स्क्रैपिंग तकनीक (मोटर सीट स्क्रैपिंग, स्पिंडल एंड फेस स्क्रैपिंग, कॉलम माउंटिंग सरफेस स्क्रैपिंग)

4. विशिष्ट उत्पादन, गुणवत्ता नियंत्रण प्रणाली की पूरी प्रक्रिया की ट्रेसबिलिटी

गुणवत्ता आश्वासन

1 、 जब पिच की त्रुटि का पता लगाया जाता है, तो मशीन भागों की मशीनिंग और असेंबली सटीकता सुनिश्चित करने के लिए XX और YY दिशाओं में रैखिक गाइड की सीधीता का पता लगाया जा सकता है। मशीन टूल की औपचारिक स्थिति सटीकता और बार -बार स्थिति सटीकता को मापा जाता है

2 、 मुख्य शाफ्ट की ऊर्ध्वाधरता और पूरी मशीन की कामकाजी विमान सटीकता को 0.01 मिमी के भीतर गारंटी दी जानी चाहिए

3 is Z- अक्ष गाइड रेल और कार्य के बीच ऊर्ध्वाधरता को 0.01 मिमी के भीतर गारंटी दी जानी चाहिए।

4 、 मशीन XY एक्सिस गाइड रेल की ऊर्ध्वाधरता का पता लगाती है, और सटीकता को 0.005 मिमी के भीतर होना आवश्यक है।

अनुप्रयोग क्षेत्र

छोटे और मध्यम आकार के बॉक्स क्लास, प्लेट क्लास, प्लेट क्लास, वाल्व क्लास, शेल क्लास, मोल्ड और अन्य जटिल भागों के विभिन्न प्रकार के छोटे और मध्यम आकार के बैच प्रसंस्करण के लिए उपयुक्त, व्यापक रूप से सटीक भागों, सटीक मोल्ड, 5 जी उत्पादों, हार्डवेयर, ऑटो भागों, चिकित्सा उपकरण उद्योग में उपयोग किया जाता है।
