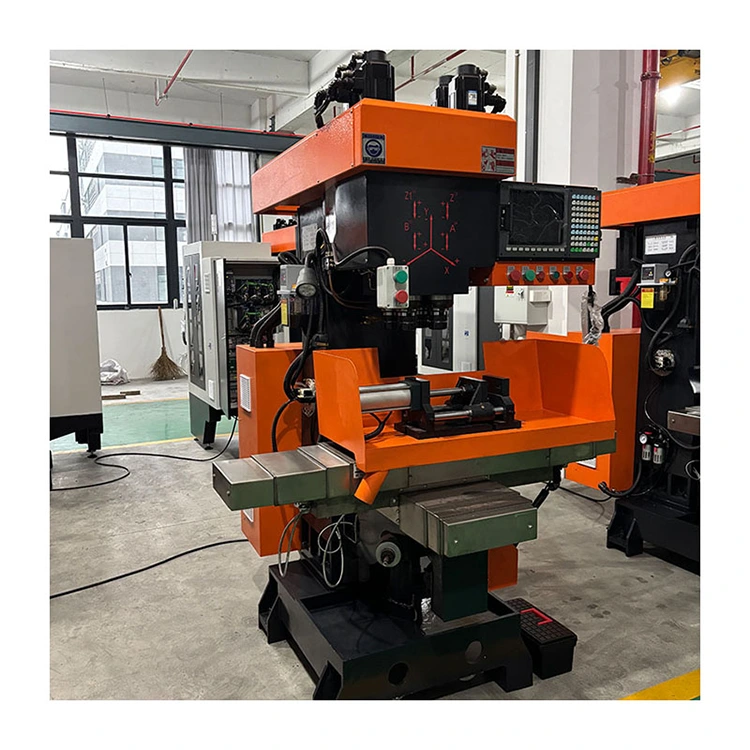

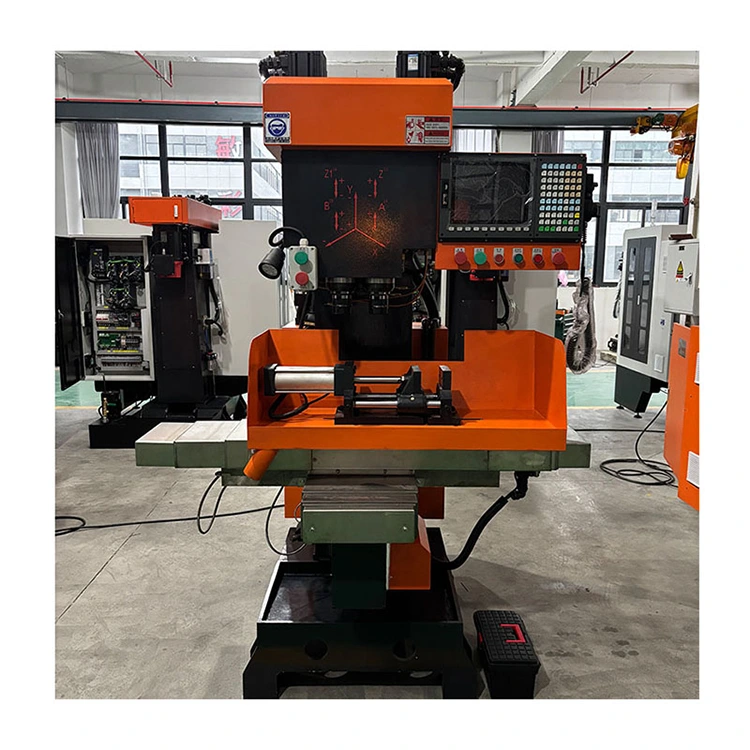

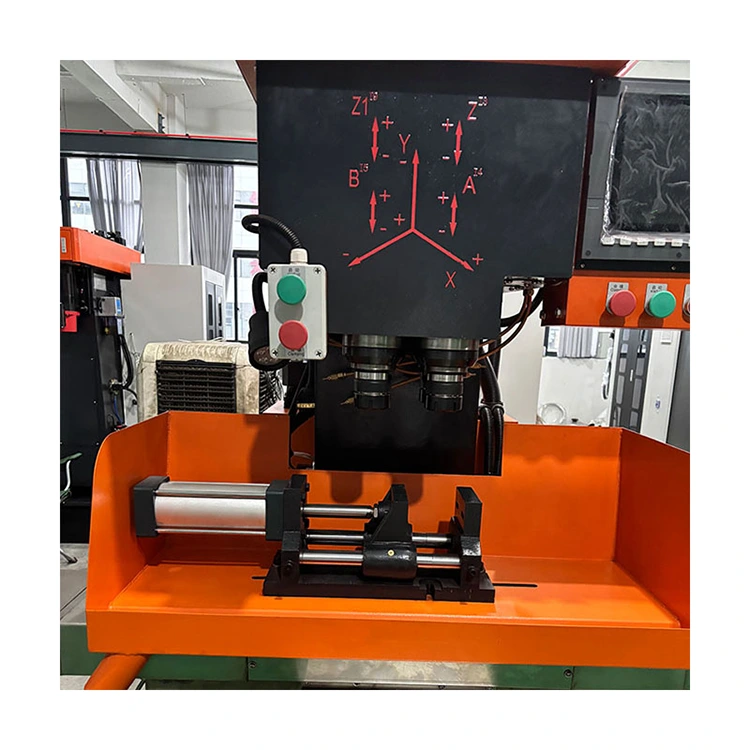

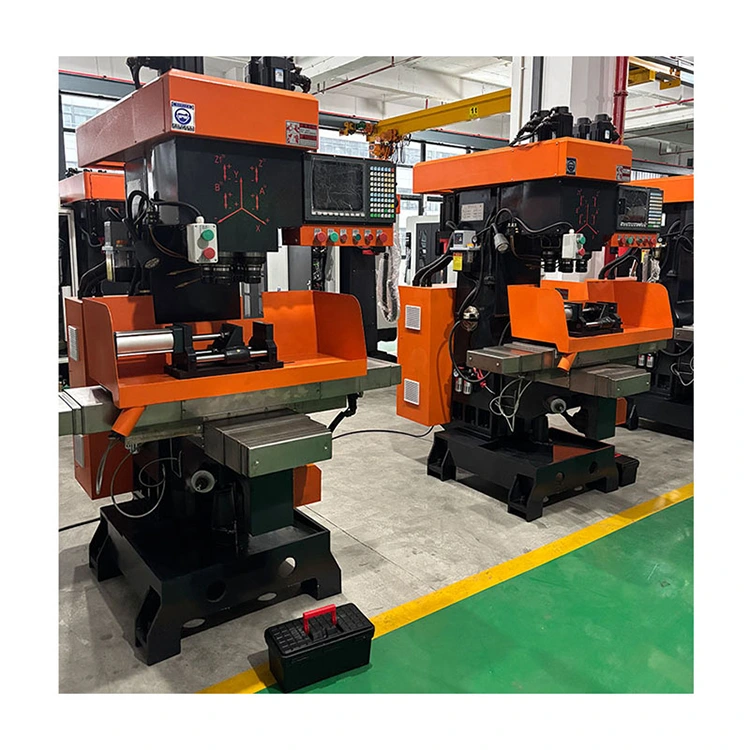

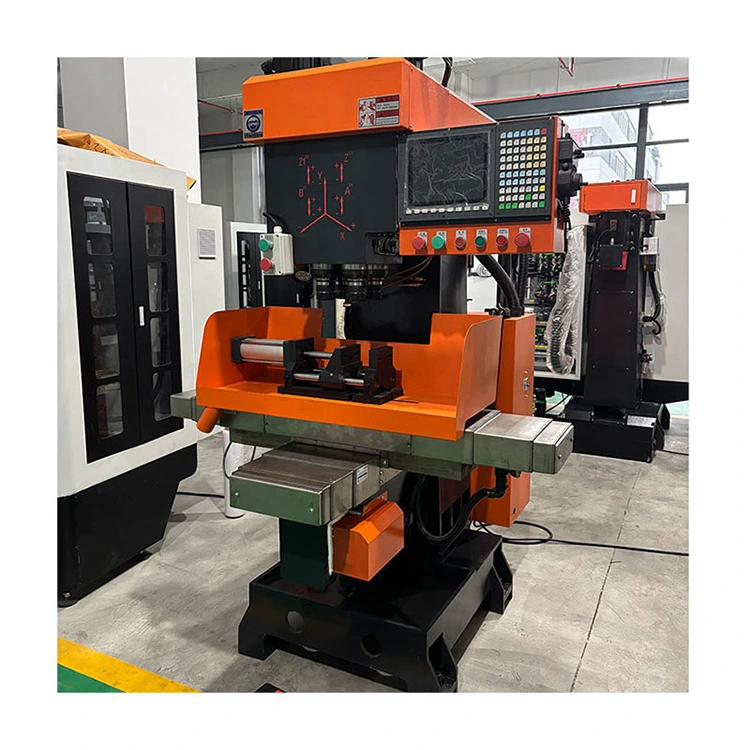

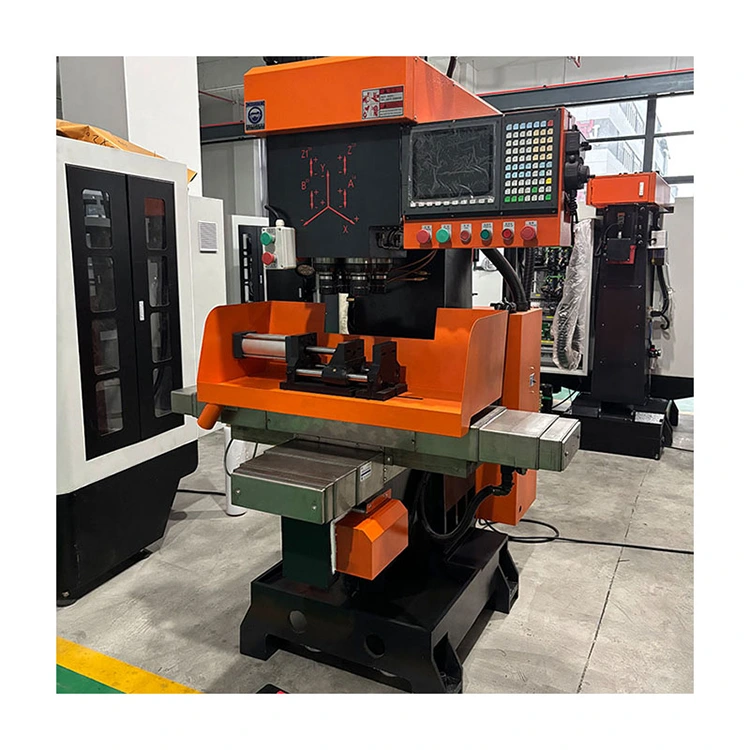

वर्टिकल 4 स्पिंडल सीएनसी कंपाउंड मशीन

यूएलआई उच्च गुणवत्ता वाली वर्टिकल 4 स्पिंडल सीएनसी कंपाउंड मशीन बड़े और मध्यम बैच के दरवाजों के उत्पादन और प्रसंस्करण के लिए उपयुक्त है। मशीन की उपस्थिति चिकनी और उदार है, ऑपरेशन सरल और सहज है, और समायोजन सुविधाजनक है। सीएनसी नियंत्रण को अपनाया जाता है, स्वचालन की डिग्री अधिक होती है, ऑपरेटर की श्रम तीव्रता कम हो जाती है, और एक व्यक्ति और कई मशीनों के संचालन और प्रबंधन को महसूस किया जा सकता है।

नमूना:ZSK540

जांच भेजें

उत्पाद वर्णन

मशीन टूल की संरचना और प्रदर्शन

1. प्लेटफॉर्म की स्थापना GB/T17421.1-1998 के अनुच्छेद 3.1 के प्रावधानों के अनुसार समायोजित की जाएगी। कार्यक्षेत्र को स्ट्रोक के बीच में रखें, और कार्यक्षेत्र के केंद्र में एक स्तर रखें। ऊर्ध्वाधर और क्षैतिज दोनों दिशाओं में स्तर की रीडिंग 0.04/1000 मिमी से अधिक नहीं होनी चाहिए।

2. वर्टिकल 4 स्पिंडल सीएनसी कंपाउंड मशीन मध्यम से बड़े बैच भागों के प्रसंस्करण के लिए उपयुक्त है, यह उच्च दक्षता और अच्छी सटीकता प्रदान करते हुए एकल क्लैंपिंग ऑपरेशन में प्रक्रिया को पूरा कर सकती है।

3. टैपिंग तंत्र को लीड स्क्रू ट्रांसमिशन को बदलने की आवश्यकता नहीं है; पिच मानक है, और अल्फा मुख्य सर्वो मोटर में एक अंतर्निहित आवृत्ति रूपांतरण फ़ंक्शन है, जो संसाधित भागों के धागों की सतह खुरदरापन में सुधार करता है और प्रसंस्करण सटीकता सुनिश्चित करता है।

4. स्वतंत्र रूप से विकसित पावर हेड घटक, सटीक ग्राउंड, अच्छे पहनने के प्रतिरोध और लंबी सेवा जीवन के साथ।

5. हस्ट सीएनसी प्रणाली आवश्यकतानुसार उचित फ़ीड गति निर्धारित करने की अनुमति देती है। लंबे समय तक उपयोग के बाद, लीड स्क्रू खराब हो सकता है, और सिस्टम में स्वयं एक उपकरण क्षतिपूर्ति फ़ंक्शन होता है।

6. मशीन टूल की सेवा जीवन सुनिश्चित करने के लिए सभी चलती स्लाइडिंग सतहें एक केंद्रीकृत स्वचालित स्नेहन उपकरण का उपयोग करती हैं।

7. स्लाइड टेबल मूवमेंट एक सर्वो मोटर द्वारा संचालित होता है, जो कई निर्देशांक की डिजिटल सेटिंग की अनुमति देता है, जिसके परिणामस्वरूप उच्च स्थिति सटीकता, कम कंपन और तेज प्रतिक्रिया गति होती है।

8. प्रसंस्करण के दौरान, वर्कपीस प्रसंस्करण स्थिति टचस्क्रीन पर प्रदर्शित होती है, और खराबी के मामले में एक अलार्म फ़ंक्शन होता है।

9. पूरी तरह से संलग्न सुरक्षा व्यक्तिगत सुरक्षा सुनिश्चित करती है और प्रसंस्करण वातावरण में सुधार करती है।

मुख्य विन्यास

नहीं।	नाम	विन्यास	नहीं।	टिप्पणी
1	सीएनसी प्रणाली	ताइवान हस्ट	1 सेट
2	सर्वो मोटर	खाँसी	5 सेट	4 ब्रेक मोटर
3	स्पिंडल सर्वो मोटर	हुआहोंग	1 सेट	5.5 kw
4	विद्युत नियंत्रण घटक	जीबी	1 सेट
6	पेंच दस्ता	एसएचएसी	3 टुकड़े	पिच: जेड-एक्सिस 10 मिमी, एक्स-वाई-एक्सिस 16 मिमी
7	ठंडा पानी की टंकी		1 सेट
8	पेंच दस्ता	एसएचएसी	6 टुकड़े

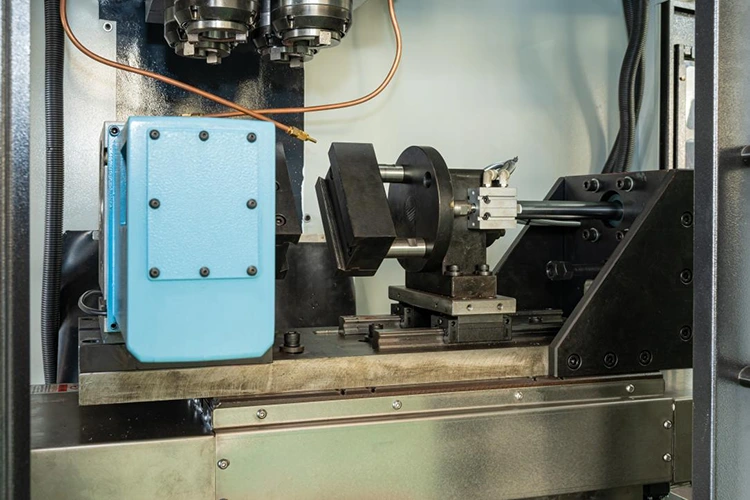

चौथा अक्ष पैरामीटर

नहीं।	मापदण्ड नाम	विशेष पैरामीटर	टिप्पणी
1	चतुर्थ अक्ष केंद्र की ऊँचाई	135 मिमी
2	वर्कटेबल डिस्क व्यास	150 मिमी
3	डिस्क सतह पर टी-स्लॉट	4-12
4	कमी अनुपात	1:36
5	अधिकतम घूर्णी गति	80आरपीएम
6	स्वीकार्य कटिंग टॉर्क	35 किग्रा/मी
7	लॉकिंग दबाव	20 किग्रा/㎡
8	लॉकिंग टॉर्क	35 किग्रा/मी
9	अनुक्रमण सटीकता	20 सेकंड
10	repeatability	4 सेकंड
11	स्वीकार्य भार क्षमता	140 किग्रा

स्थापना अनुदेश

2. मुख्य पावर कॉर्ड 4 मिमी² से कम नहीं होना चाहिए। वायरिंग पूरी होने के बाद, कृपया जांच लें कि वायरिंग सही है या नहीं और वायरिंग टर्मिनल कड़े हैं या नहीं।

3. वर्टिकल 4 स्पिंडल सीएनसी कंपाउंड मशीन की स्थापना को आवश्यकतानुसार ग्राउंड किया जाना चाहिए, मशीन का ग्राउंड प्रतिरोध 4 ओम से कम होना चाहिए, और ग्राउंडिंग तार का व्यास 2.5 मिमी² से अधिक होना चाहिए।

अनुप्रयोग फ़ील्ड

यूएलआई उच्च गुणवत्ता वाली वर्टिकल 4 स्पिंडल सीएनसी कंपाउंड मशीन तांबे के हिस्सों, एल्यूमीनियम भागों, जस्ता मिश्र धातुओं और स्टील भागों की धातु काटने को पूरा करने में सक्षम है, और प्लंबिंग और सेनेटरी वेयर, अग्निशमन वाल्व, दरवाजा नियंत्रण हार्डवेयर, घरेलू उपकरण हार्डवेयर, पानी मीटर और ऑटो/मोटरसाइकिल पार्ट्स, और एयरोस्पेस जैसे उद्योगों के लिए उपयुक्त है।
