फ्लैट बेड टूल सेटिंग मशीन

क्रम संख्या

नाम

पैरामीटर

अन्य स्पष्टीकरण

1

नियंत्रण प्रणाली

हूक्सिंग सिस्टम

2

मुख्य दस्ता

घूर्णी गति 0-300 प्रति मिनट है, और छेद कनेक्शन पाइप के माध्यम से मुख्य शाफ्ट का व्यास φ48 है

3

सीसे का पेंच

एक्स-एक्सिस पिच: 6 मिमी

एक्स-अक्ष का अधिकतम स्ट्रोक 600 मिमी व्यास है

Z- अक्ष पिच: 8 मिमी

Z- अक्ष का अधिकतम स्ट्रोक 350 मिमी है

लीड स्क्रू शुरू करें

4

स्पिंडल मोटर

4KW सर्वो स्पिंडल

5

सर्वो मोटर्स और ड्राइवर

एक्स-एक्सिस सर्वो मोटर का एक सेट और जेड-एक्सिस सर्वो मोटर का एक सेट

एक्स-एक्सिस और जेड-एक्सिस की अधिकतम स्थिति गति 18- 24 मीटर/मिनट है

हूक्सिंग सिस्टम

कारखाने मानक अधिकतम आंदोलन z दिशा में है: 14 मीटर/मिनट

X दिशा: 12 मीटर/मिनट

6

क्लैम्पिंग विधि

रोटरी सिलेंडर

स्प्रिंग चक

7

मार्गदर्शक रेल

ताइवान शेंघे

रोलर

8

बेड रोटेशन

Φ360 मिमी

9

कार्यक्षेत्र लंबाई

400 मिमी

10

कार्यक्षेत्र का रोटरी व्यास

Φ80

11

पुनरावृत्ति स्थिति

0.005 मिमी

12

चाकू आराम का रूप

चाकू

13

मशीन उपकरण विनिर्देश

1650 लंबाई में *चौड़ाई में 1200 *ऊंचाई में 1600

14

मशीन टूल वेट

1000kg

15

बेड संरचना

बेड फ्रेम

16

सुरक्षात्मक शीट धातु

पूरी रक्षा

17

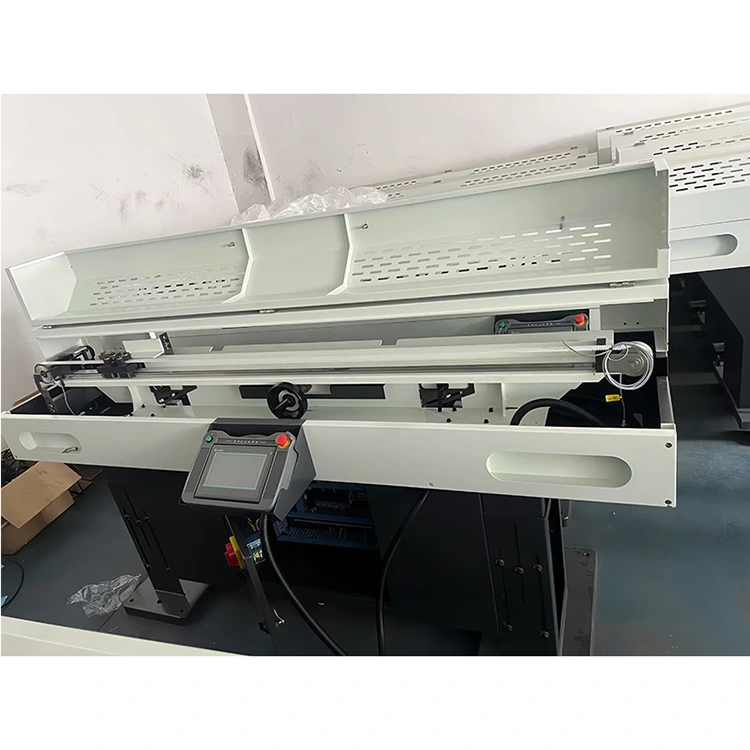

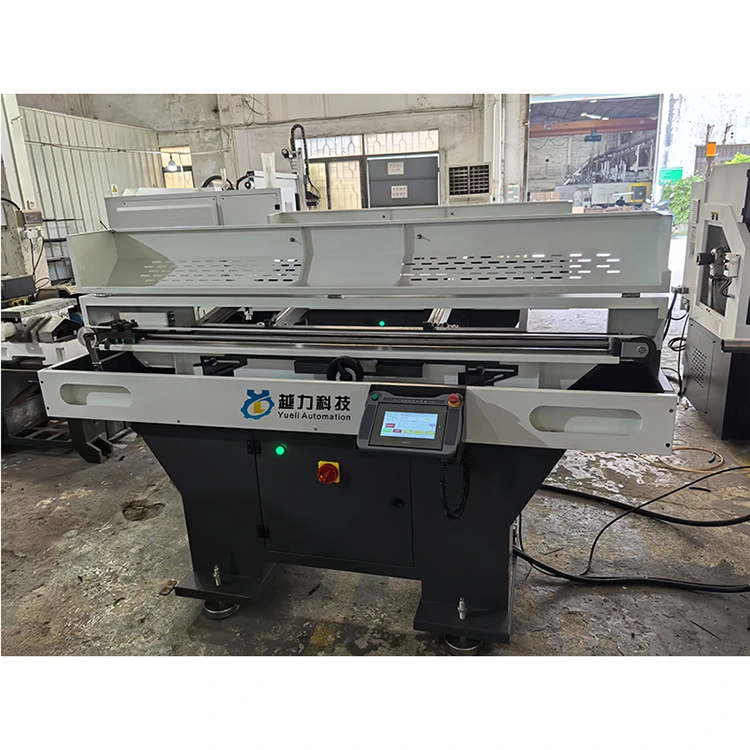

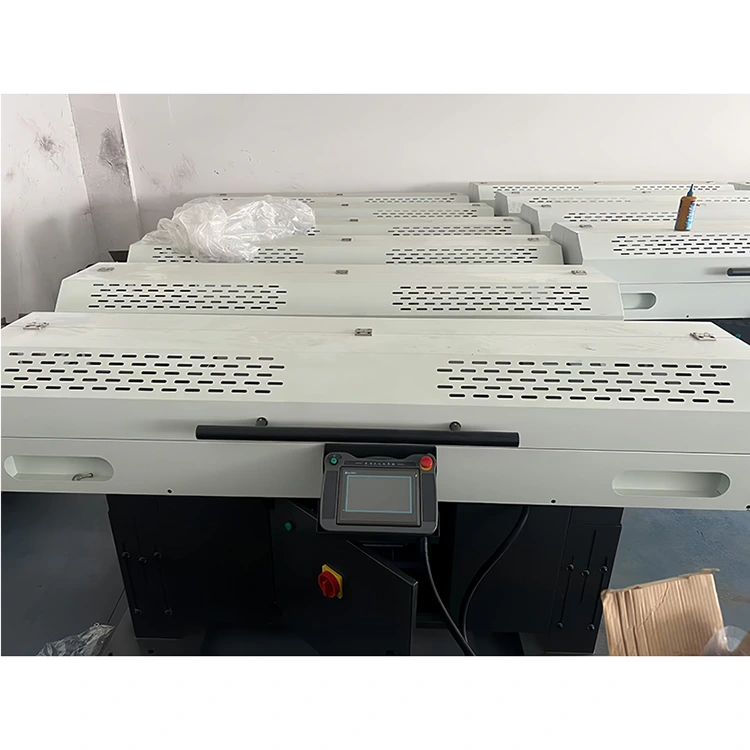

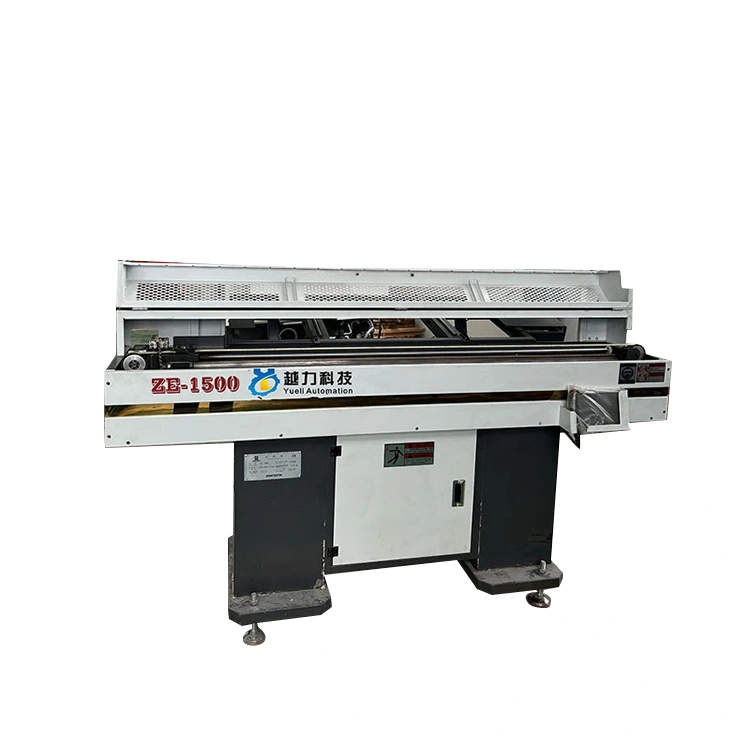

भरी मशीन

सामग्री की लंबाई 1500 मिमी है और बाहरी व्यास -15-of40 मिमी है

बाहरी आयाम 2100*600*1300 मिमी हैं

प्रक्रिया सामग्री जैसे कि φ20/ φ24/ हेक्सागोनल विकर्ण 27/ हेक्सागोनल विकर्ण 35, आदि

18

मशीन टूल्स के संयुक्त आयाम

3800*1200 मिमी

क्रम संख्या

नाम

मात्रा

अन्य स्पष्टीकरण

1

औजार

दो सेट

2

तंत्र अनुदेश मैनुअल

दो किताबें

प्रोडक्ट का नाम

प्रकार संख्या

मात्रा

यूनिट मूल्य: (युआन) प्रति यूनिट

राशि (युआन)

टिप्पणी

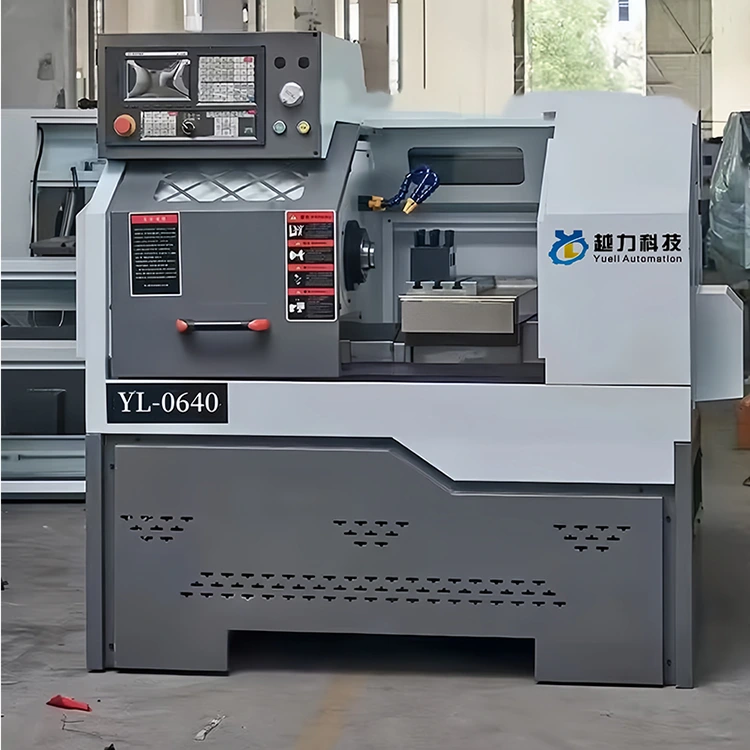

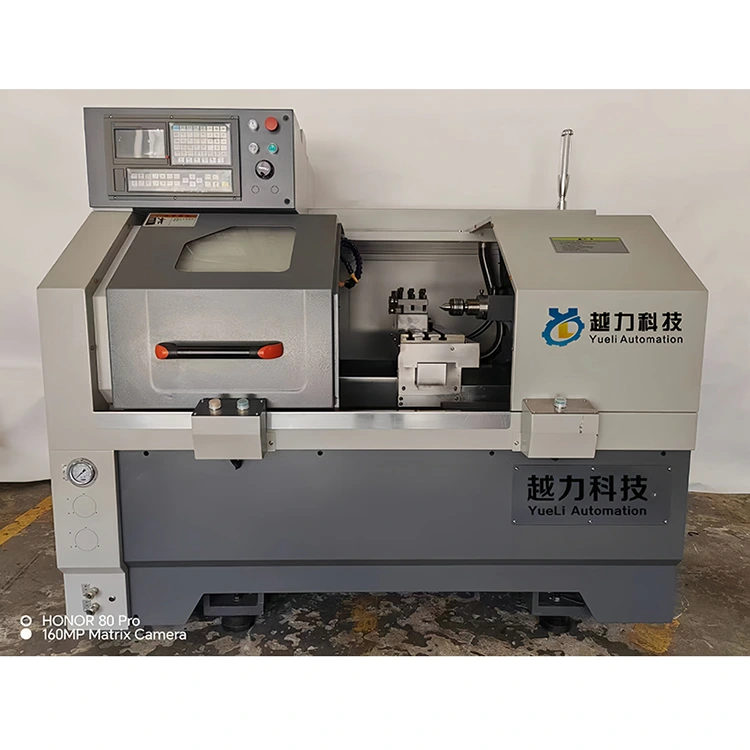

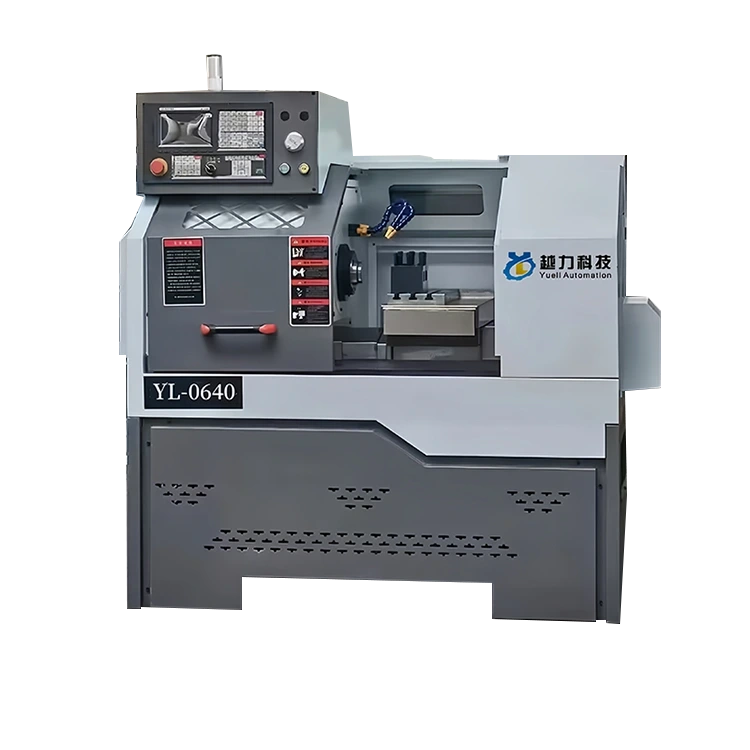

सीएनसी लेथ

सीके -0640

1

43000.00

48000.00

करों सहित

भरी मशीन

1

18000.00

21000.00

कुल मूल्य और कर (बड़े पत्रों में): ￥: 69000.00 元
